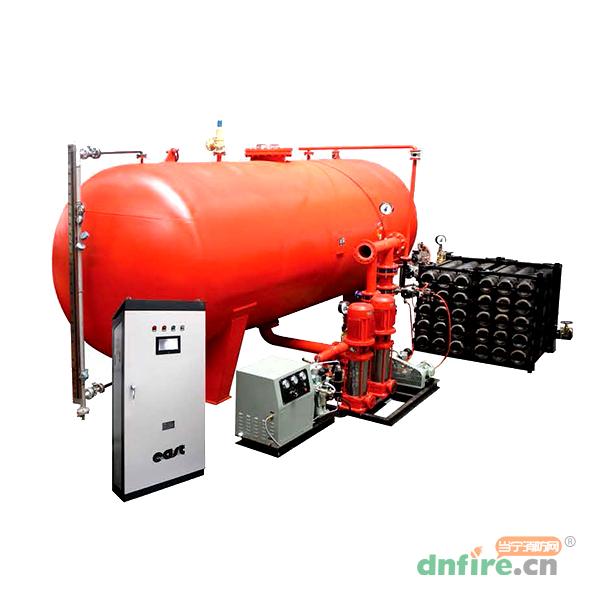

消防氣體頂壓給水設備是東方泵業(集團)自行研發的新型固定滅火裝置，是以GB50016《建筑設計防火規范》為設計依據，符合國家公共安全國家標準GB27898．4《固定消防給水設備第4部分：消防氣體頂壓給水設備》的要求，可滿足消防火情初期十分鐘的滅火用水量。該設備由氣壓水罐、穩壓裝置、集裝裝置、止氣裝置、電氣操控系統等組成，在設計相同的有效水容積情況下，其罐體容積是普通氣壓罐的1/3～1/5，占地面積更小且供水壓力平穩、性能安全可靠，是替代高位水箱或普通氣壓罐的新一代產品，是消防技術解決方案中更加理想的消防氣壓給水設備。
產品配置的氣壓水罐、集裝裝置，其設計、制造、壓力試驗、檢驗與驗收等均符合GBl50《壓力容器》和GB5099《鋼質無縫氣瓶》的規定，安全可靠。
設備可儲存10分鐘初期消防用水量。設計相同的有效水容積所需氣壓水罐比與其他類型氣壓給水設備相比要小，設備更緊湊。占地面積小，可放置在建筑底層或地下室。特別適合低層、輕體材料和不方便設置高位水箱的建筑。具有節省投資、施工周期短、安裝方便等優點。
具有先進的多功能編程控制，可接收多種消防信號并可與消防中心聯網；
備有不間斷備用電源，設備更加安全可靠。
頂壓設備提供的有效消防用水量以恒壓方式供給。很好的解決了普通消防氣壓給水設備在氣壓水罐總?cè)莘e不變情況下，為滿足有效消防水量供給，加大供水壓力差給管網承壓設計帶來的不便及成本浪費問題。
相比傳統應急消防給水設備采用機械浮球式止氣裝置，經常產生漏水、卡阻等，運行不可靠等問題，我公司的消防氣體頂壓給水設備采用的止氣裝置?？刂旗`活、方便、可靠，可實時觀測到止氣裝置開關狀態。
本產品適合在下述環境中工作：
·環境溫度：5～40℃；
·空氣相對濕度：≤85％(20±5℃時)
·介質溫度：4～60℃；
·供電電壓：380V(+5％，-10％)；
·海拔高度：應不超過1000m，超過1000m有必要考慮介電強度、密封性能的嚴酷等級。
設備適用于消防流量5L/S～60L/S、消防工作壓力O．4～1．6MPa的場合；
設備不設消防主泵，只是向消防管網提供消防火情初期10min的滅火用水量和充實水柱；
設備廣泛應用于機場、車站、劇院、博物館、展覽中心、軍營、體育館、物流中心等領域；
設備特別適合不便設置高位消防水箱的低層建筑、輕體材料建筑的消防給水系統。

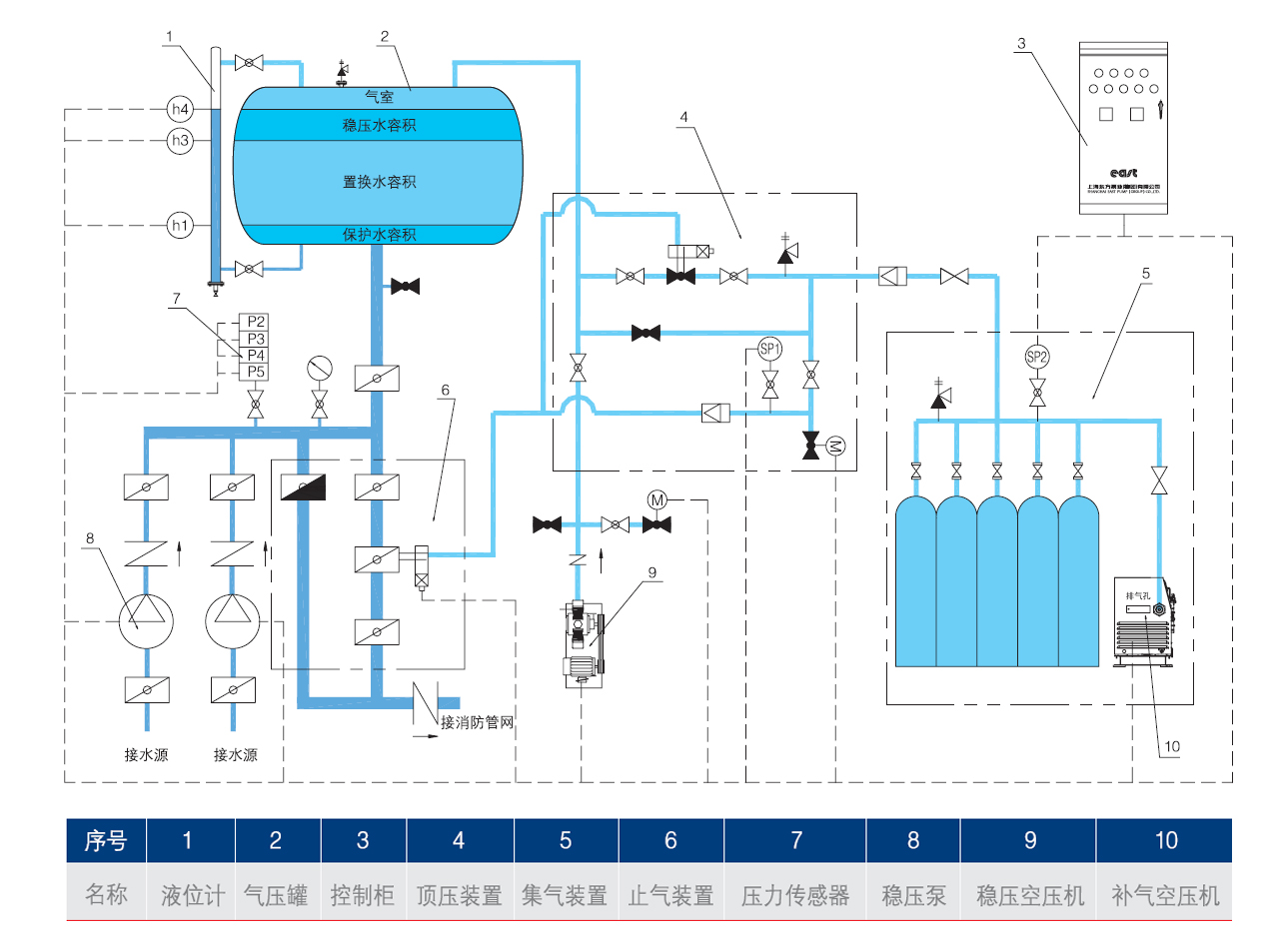

設備使用前由補氣空壓機10向集氣裝置5充氣至設定壓力，由穩壓水泵8工作時將水送至消防管網，維持消防管網壓力，多余的水進入氣壓水罐，當氣壓罐液位達到設定值h4時，穩壓水泵8停止工作，如此時系統壓力并沒有達到系統設定壓力時．穩壓空壓機9啟動運行；當壓力升至穩壓壓力上限P4時，穩壓空壓機9停止運行。由于系統泄漏等原因造成管網壓力下降并當壓力降到穩壓壓力下限P3時，若液位傳感器在設定值h3檢測為水，則重復穩壓空壓機9運行；若液位傳感器1在設定值h3檢測不到水，則重復穩壓水泵運行，如此周而復始。當發生火情時消防裝置投運，穩壓裝置無法維持管網壓力，當設備出口壓力持續10s低于消防壓力下限P2或有消防信號輸入，氣體頂壓裝置4工作將氣壓水罐2里的水頂入消防管網，并向管網提供10mln的消防用水。當液位下降到h1時，止氣裝置6關閉，防止氣壓罐2中的氣體進入消防管網。

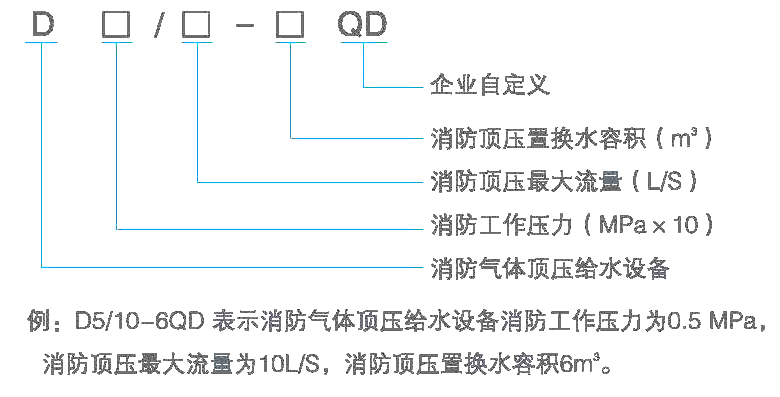

根據GB50016《建筑設計防火規范》或GB50084《自動噴水滅火系統設計規范》計算出消火栓或噴淋所需消防流量和消防壓力。如計算出消防流量為10L/S、消防壓力為O.7MPa。有效水容積6m³，則選用型號為D7/10-6QD的設備。其包含：
1)穩壓泵40DE：L6-12×72臺；
2)穩壓空壓機1臺；
3)補氣空壓機1臺；
4)氣壓罐SQWl800×3950-1.6 1臺；
5)12只氣瓶集裝格及集氣定壓裝置1套；
6)基礎管閥(含頂壓裝置、止氣裝置、水泵及空壓機、液位計、管路閥門)1套；
7)控制柜1臺；
8)液位計1臺；
