當火警未發生并且系統處于自動運行狀態時，消防管網上的壓力控制器隨時檢測消防管網水壓，當管網壓力低于用戶設定啟泵壓力時，壓力控制器動作，向控制柜輸入穩壓泵開啟信號。啟動穩壓泵對氣壓罐及消防管網內加壓；當管網中壓力到達用戶設定停泵壓力時，壓力控制器動作，控制柜關閉穩壓泵停止加壓。
當火警發生時，控制柜接到消防報警信號(壓力開關信號、消防按鈕信號或消防控制中心起泵信號等)，便立即起動消防主泵并關閉穩壓水泵，同時解除水源缺水保護功能，向管網供應需要消防用水，滿足消防水槍充實水柱的要求。消防命令解除后，手動關閉消防主泵，以恢復設備的日常穩壓狀態。
特點：采用XBD一L型切線消防泵，可以防止消防泵啟動后的管網超壓?jiǎn)栴}，還可以避免在消防滅火過程中由于開關消火栓槍導致的消防壓力波動過大而影響消防人員的掌控。
特征標記
H：消防自動恒壓給水設備。
分類特征代號
按消防泵組及應用范圍：
BZ：恒壓泵組式；
BP：變頻自動恒壓式；
G：消防與生活(生產)共用恒壓給水設備。
注：我公司主要采用隔膜式氣壓罐，樣本型號固按消防泵組及應用范圍的特征代號編制。

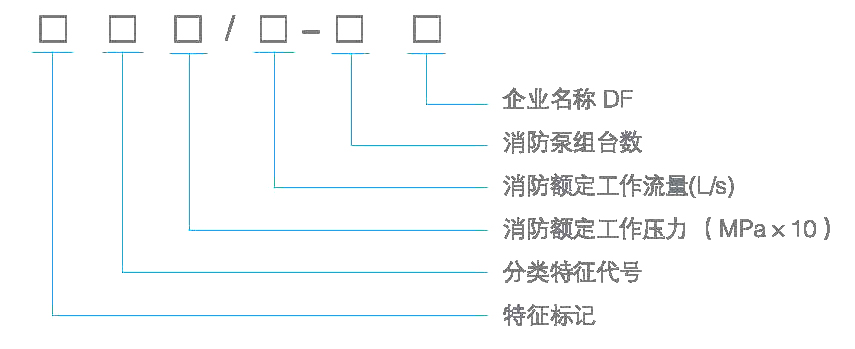

型號定義示例：
設備型號HBZ5/10-2-DF表示恒壓泵組式自動恒壓給水設備，消防額定工作壓力0.5MPa，消防額定工作流量10L/s般有2臺消防泵。
設備型號HBP6/10-2-DF表示消防變頻自動恒壓給水設備，消防額定工作壓力0.6MPa，消防額定工作流量10L/s，設有2臺消防泵。
設備型號HG8/10-2-DF表示消防與生活(生產)共用自動恒壓給水設備．消防額定工作壓力0.8MPa，消防額定工作流量10L/s，設有2臺消防泵。
高層、多層、低層工業民用建筑的室內外消火栓、自動噴水、水幕等消防給水臨時高壓消防給水和穩高壓消防給水；
臨時高壓消防給水和穩高壓消防給水系統的局部增壓給水；
消防生活共用給水。
HBZ恒壓泵組式自動恒壓給水設備采用我公司根據市場需要而開發生產的XBD-L型恒壓消防泵作為消防主泵．具有變流量穩壓的特點，即在全流量范圍內，揚程變化不大，泵從零流量到所需最大流量范圍內變化時，其揚程變化在5％范圍內，且小流量或零流量時不超壓，從而避免了普通離心泵在消防現場中小流量時超壓而大流量時供水不上的現象。大大提高了滅火效率及消防設備和消防人員的安全可靠性。

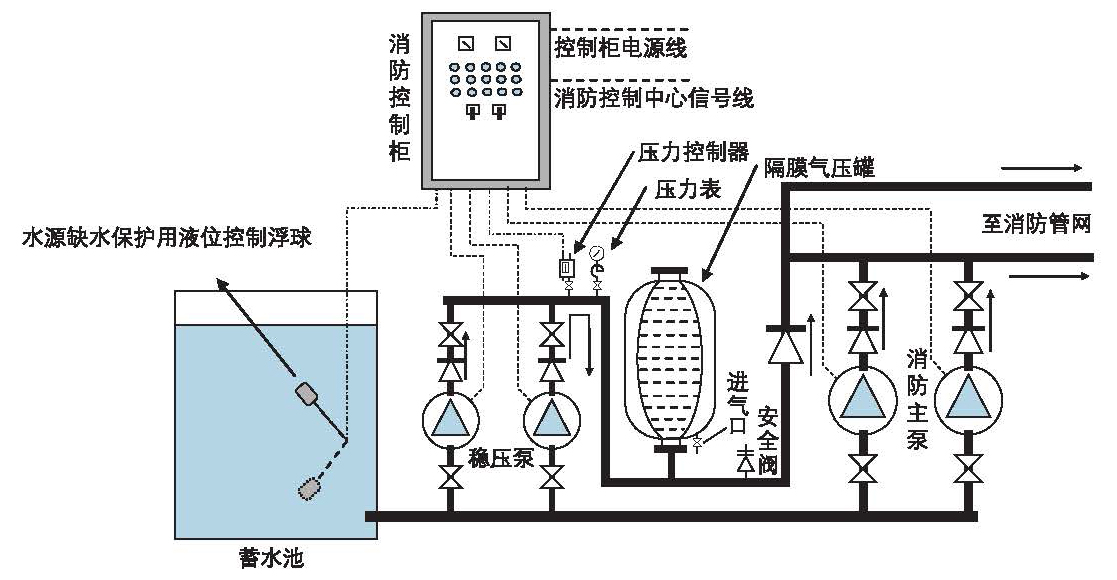

HBZ恒壓泵組式自動恒壓給水設備工作原理圖及特點
當火警未發生并且系統處于自動運行狀態時，消防管網上的壓力控制器隨時檢測消防管網水壓，當管網壓力低于用戶設定啟泵壓力時，壓力控制器動作，向控制柜輸入穩壓泵開啟信號，啟動穩壓泵對氣壓罐及消防管網內加壓；當管網中壓力到達用戶設定停泵壓力時，壓力控制器動作，控制柜關閉穩壓泵停止加壓。
當火警發生時，控制柜接到消防報警信號(壓力開關信號、消防按鈕信號或消防控制中心起泵信號等)。便立即起動消防主泵并關閉穩壓水泵，同時解除水源缺水保護功能，向管網供應需要消防用水，滿足消防水槍充實水柱的要求。消防命令解除后，手動關閉消防主泵，以恢復設備的日常穩壓狀態。
特點：采用XBD-L型切線消防泵，可以防止消防泵啟動后的管網超壓?jiǎn)栴}，還可以避免在消防滅火過程中由于開關消火栓槍導致的消防壓力波動過大而影響消防人員的掌控。

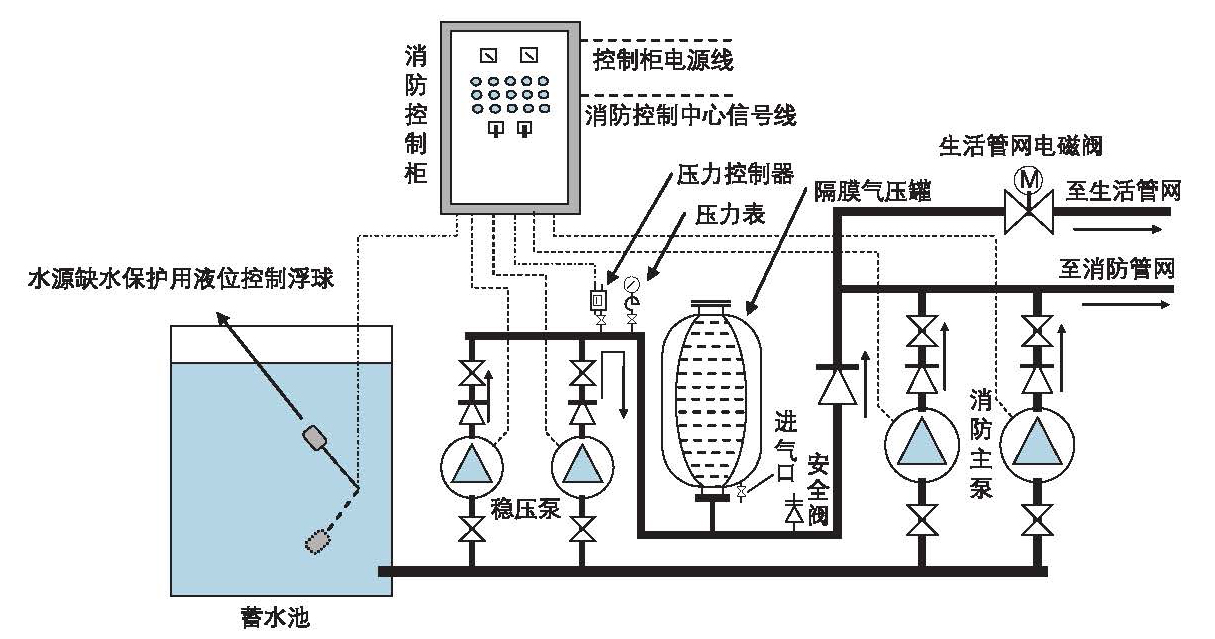

HBZ恒壓泵組式自動恒壓給水設備消防與生活(生產)共用型工作原理圖及特點
《建筑設計防火規范》規定：九層及九層以下的住宅(包括底層設置商業服務網點的住宅)和建筑高度不超過24米的其他民用建筑以及建筑高度超過24米的單層公共建筑，單層、多層工業建筑，地下民用建筑的消防給水宣與生產、生活給水管道系統合并(當合并不經濟或技術不可能時，可采用獨立的消防給水管道系統)。
生活、消防共用型恒壓給水設備的結構組成和工作原理如圖所示。無火警信號時，生活管網上的電磁(動)閥處于開啟狀態，設備向生活管網和消防管網同時供水．保證生活用水，并保持消防管網一定的壓力。當火警發生時，控制設備向消火栓或消防控制中心反饋消防報警信號并發出聲光報警信號，同時關閉穩壓水泵和生活管網上的電磁(動)閥，開啟供水主泵直接向消防管網供應消防用水，同時解除缺水保護功能。當消防工作完畢后，由工作人員手動關閉供水主泵，整套設備又以自動方式控制穩壓水泵和供水主泵，維持日常運行。
特點：生活和消防兩套供水系統只需一套給水設備，大大節省資金的投入：平常自動運行供水主泵，不會因消防水泵長期閑置而銹蝕損壞，充分保證了火警發生時消防系統的正常運轉；
設備中配備的氣壓水罐的緩沖作用可使水泵運行切換時的壓力波動減至最小，使恒壓效果更好；氣壓水罐還可降低能耗、防止管網超壓；氣壓水罐內氣體壓力作為控制系統的反饋信號可消除外界環境對控制器的高頻振蕩干擾和設備瞬問過載。
消防泵采用變頻調速控制方式，使其具備變量給水的能力，是消防變頻給水設備的主要特征。

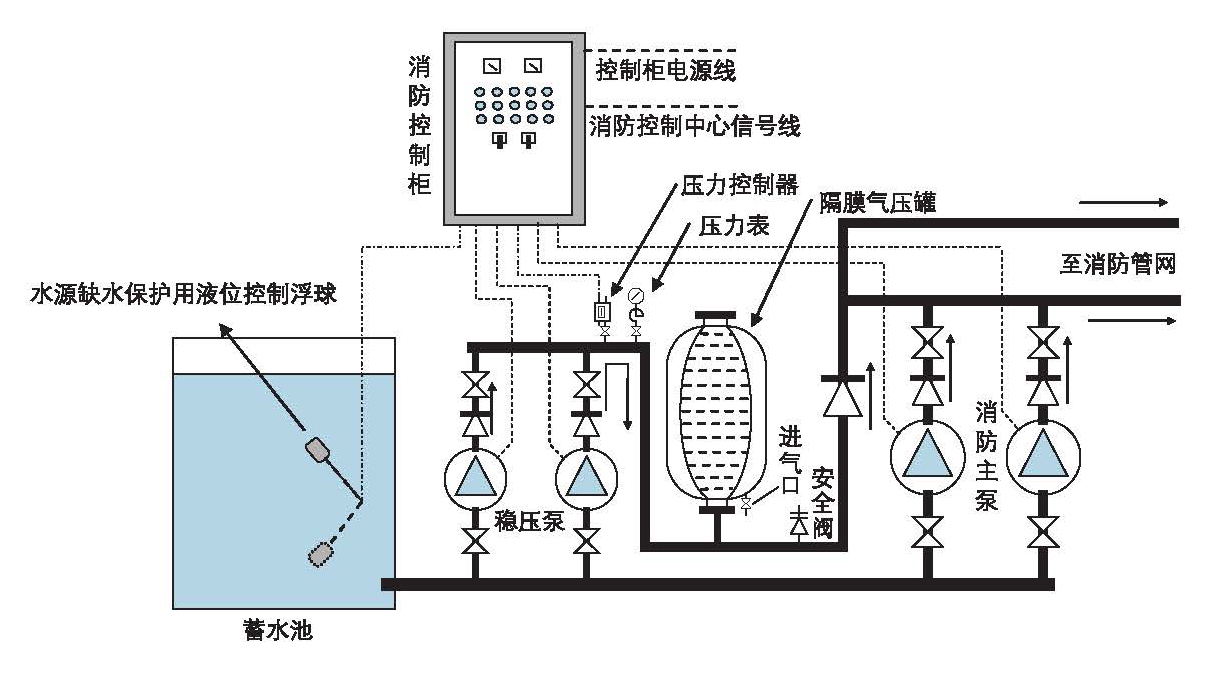

HBP消防變頻自動恒壓給水設備的工作原理圖及特點
當火警未發生并且系統處于自動運行狀態時，消防管網上的壓力傳感器對管網水壓進行數據采樣，并將壓力信號轉換為電信號，傳輸至PID調節器，然后與用戶設定的壓力值進行比較和運算，并將比較和運算的結果轉換為頻率調節信號和穩壓泵啟動臺數信號分別送至變頻器和可編程控制器(PLC)；變頻器據以調節泵電機的電源頻率．進而調整泵的轉速；可編程控制器根椐PID調節器傳輸過來的泵啟動臺數信號控制穩壓泵的運轉。通過對泵的啟動和停止的臺數及其中正變頻運行穩壓泵的轉速的調節。將用戶消防管網水壓恒穩于用戶預先設定的壓力值。以保持其最低消防壓力。使整個系統處于消防準備狀態。
當火警發生時，控制柜接到消防報警信號(壓力開關信號、消防報警閥信號、消防按鈕信號或消防控制中心遠程起泵信號等)，便立即起動消防主泵并關閉穩壓水泵，同時解除水源缺水保護功能，向管網供應需要消防用水，滿足消防水槍充實水柱的要求。消防命令解除后，手動關閉消防主泵．以恢復設備的日常穩壓狀態。
特點：消防主泵和穩壓水泵可同時或只對其中—種采用變頻調速控制方式，可以防止消防泵啟動后的管網超壓?jiǎn)栴}，在節能方面也有重大的意義。

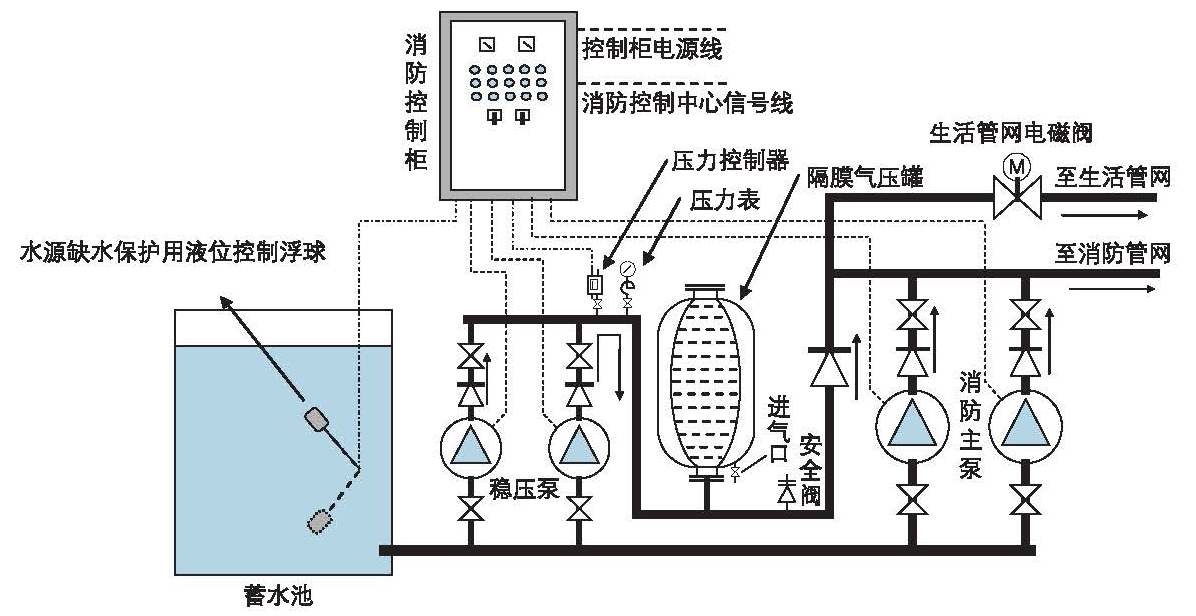

HBP消防變頻自動恒壓給水設備消防與生活(生產)共用型工作原理圖及特點
《建筑設計防火規范》規定：九層及九層以下的住宅(包括底層設置商業服務網點的住宅)和建筑高度不超過24米的其他民用建筑以及建筑高度超過24米的單層公共建筑，單層、多層工業建筑，地下民用建筑的消防給水宜與生產、生活給水管道系統合并(當合并不經濟或技術不可能時。可采用獨立的消防給水管道系統)。
當火警未發生并且系統處于自動運行狀態時，生活供水管上的電磁(動)閥處于開啟狀態，設備由穩壓泵同時供應生活用水和消防用水。管網上的壓力傳感器對水壓進行數據采樣，并將壓力信號轉換為電信號，傳輸至PID調節器，然后與用戶設定的壓力值進行比較和運算，并將比較和運算的結果轉換為頻率調節信號和穩壓泵啟動臺數信號分別送至變頻器和可編程控制器(PLC)；變頻器據以調節泵電機的電源頻率，進而調整泵的轉速；可編程控制器根據PlD調節器傳輸過來的泵啟動臺數信號控制穩壓泵的運轉。通過對泵的啟動和停止的臺數及穩壓泵運行的轉速的調節，將用戶消防管網水壓恒穩于用戶預先設定的壓力值，保證生活用水并保持消防壓力，使消防系統處于消防準備狀態。
當火警發生時，控制柜接到消防報警信號(壓力開關信號、消防報警閥信號、消防按鈕信號或消防控制中心遠程起泵信號等)，便立即起動消防主泵并關閉穩壓水泵和生活供水管上的電磁(動)閥。同時解除水源缺水保護功能，提供額定的消防用水，滿足消防水槍充實水柱的要求。消防命令解除后，手動關閉消防主泵，開啟生活供水管上的電磁(動)閥，以恢復設備的日常工作狀態。
特點：生活和消防兩套供水系統只需一套變頻調速給水設備，大大節省資金的投入。
設備工作壓力為：0.4，0.6，0.8，1.0，1.2，1.4MPa。
設備的供水流量為：10.0，15.0，20.0，25．0，30.0，40.OL/s。
消防穩壓罐有效水容積：0.3，0.45，0.6，0.8，1.2，1.8，2.5，3.2，4.5，6.0，9.0，10.0，12，18m³。
注意：以上各系列之參數，允許向兩端外延伸且樣本中所列出的設備參數未能全面覆蓋，請根據實際需求選擇適合的消防額定工作壓力、工作流量及氣壓罐有效水容積。
