消防氣壓給水設備是上海東方泵業(集團)有限公司按照GB27898.1的要求設計、生產與檢驗并符合國家消防標準GB50016《建筑設計防火規范》、GB50045《高層民用建筑設計防火規范》及上海市地方標準DGJ08—94—2007《民用建筑水滅火系統設計規程》。并按國家消防產品管理規定定期送國家消防裝備質量監督檢驗中心進行型式檢驗，以保證產品符合相關國家或行業標準的要求。

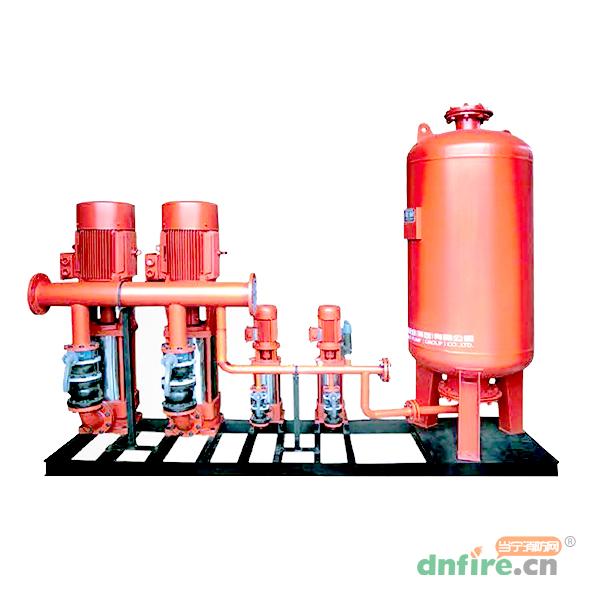

消防氣壓給水設備以氣壓罐為核心，向消防管網按設定壓力持續供水的固定消防給水設備。
特征標記
Q：消防氣壓給水設備；
分類特征代號
按消防泵組及應用范圍：
J：應急型；
Z：增壓型(注：在穩壓型上增加增壓泵組)。
氣壓罐工作方式：采用隔膜式氣壓罐，特征代號省略。
注：我公司主要采用隔膜式氣壓罐，樣本型號固按消防泵組及應用范圍的特征代號編制。

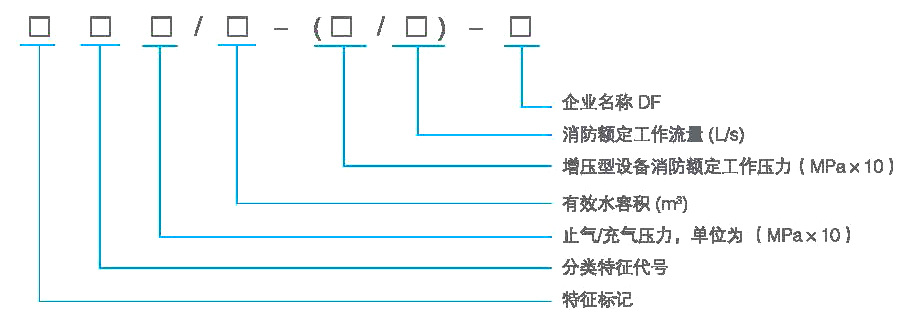

型號定義示例：
設備型號QZ3/3-(5/10)-DF表示隔膜式增壓型消防氣壓給水設備．充氣壓力0．3MPa，消防有效水容積3m。，消防額定工作壓力0．5MPa，消防額定工作流量10L／s。
高層、多層、低層工業民用建筑的室內外消防給水；
滿足臨時消防給水系統和穩壓給水系統消防初期用水量；
臨時高壓消防給水和穩高壓消防給水；
臨時高壓消防給水和穩高壓消防給水系統的局部增壓給水。
在依靠氣壓罐排出的有效水容積滿足消防初期用水的氣壓給水設備上增設消防泵組，遇消防狀態可增壓供水的氣壓給水設備。

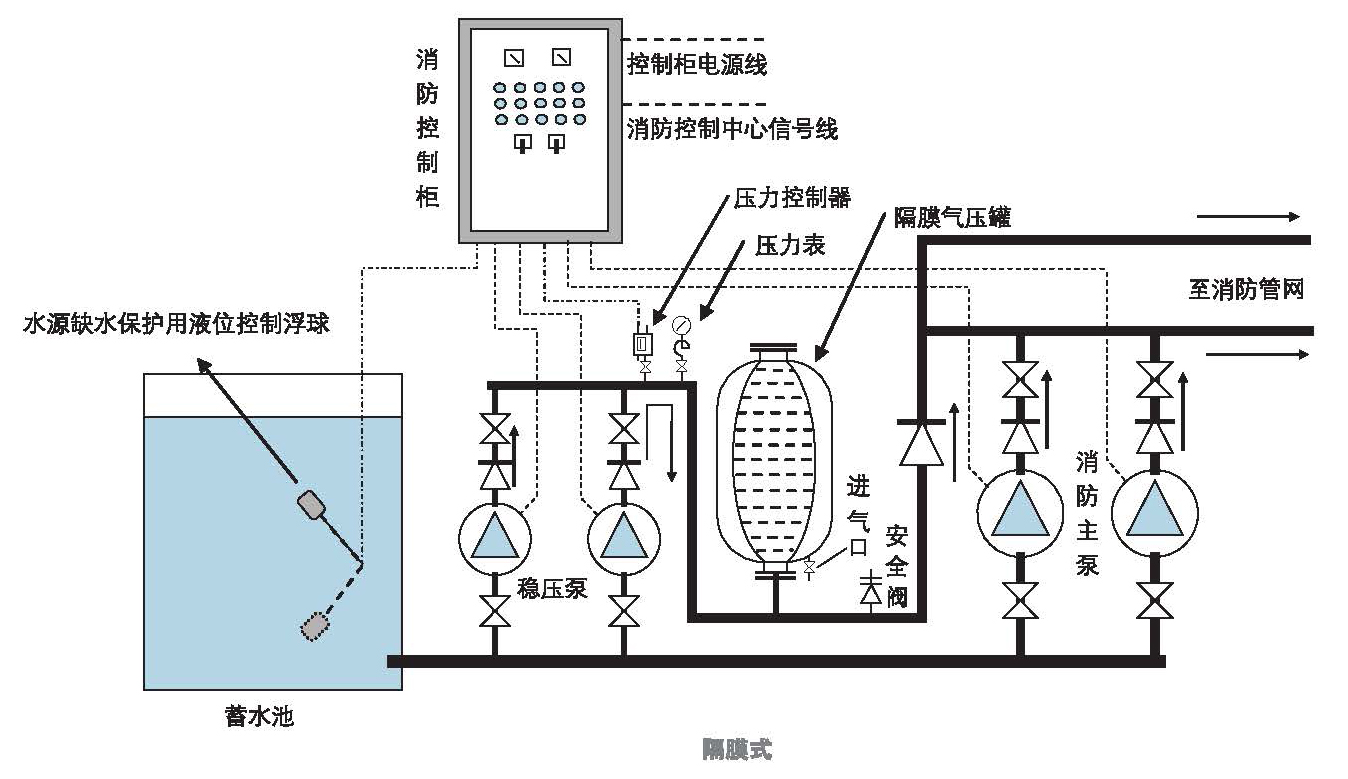

隔膜式氣壓水罐為氣水分離式氣壓罐，其內部的空氣和水被一層橡膠膜所隔離，形成互不接觸的氣室和水室，因此空氣不會溶解于水中，設備正常運行時不需經常補氣。設備結構組成及工作原理如圖所示。橡膠隔膜用法蘭固定在氣壓水罐罐體內。設備安裝完畢后，一次性由充氣咀向氣室充氣，將水室內的空氣盡量擠出。待充氣至系統設計最低工作壓力時，封閉充氣咀。設備投入日常運行時，罐內開始進水。隨著進水量的增加，水室體積不斷擴大，氣室被不斷壓縮，罐內壓力逐漸升高，達到設計最高工作壓力時，水泵停止運行，氣室的壓力將水室內的水壓入管網，來保持管網的壓力。如此周而復始的進行日常消防管網的穩壓補水。
同樣，當有火警時，啟動消防主泵的同時關閉穩壓泵，解除缺水保護功能，使消防主泵直接供應消防用水。待滅火工作完畢，手動關閉消防水泵，消防控制柜又以自動方式控制穩壓補水泵維持日常運行。
特點：由于采用橡膠隔膜作為氣水隔離物，所以這種消防氣壓給水設備不需經常補氣，省卻了補氣裝置，簡化了設備的結構，降低了故
障率：同時由于使氣水相分離，防止了氣水混合．因此減少了水的氣化和由于氣化所造成的汽蝕現象。
設備工作壓力為：0.4，0.6，0.8，1.O，1.2，1.4MPa。
設備的供水流量為：10.0，15.0，20.0，25.0，30.0，35.0，40.0L/s。
設備有效水容積不應小于3m。。
注意：以上各系列之參數，允許向兩端外延伸，且樣本中所列出的設備參數未能全面覆蓋．請根據實際需求選擇適合的消防額定工作壓力、工作流量及氣壓罐容積。
