一、GST-LD-KZ08H直接控制盤概述

　　GST-LD-KZ08H直接控制盤是專為消防控制系統中的重要設備：消防泵、排煙機、送風機等實施可靠控制而設計的。

　　GST-LD-KZ08H直接控制盤必須與ZD-02同時使用，只用2根截面積1.0mm2的線，達到1km的傳輸距離。

二、GST-LD-KZ08H直接控制盤功能特點

　　本控制盤為被每個控設備提供一路專線控制，極大地提高了控制系統的可靠性。

　　本控制盤采用模塊化結構設計，配置靈活，可與GST5000H、GST9000H控制器配合使用，且可根據工程需要按需配置盤數量。

　　本控制盤可獨立工作，當控制器癱瘓時仍能通過本盤對被控設備進行啟停控制。

　　本控制盤采用2線方式連接ZD-02直控盤終端器，實現對被控設備的啟動、停動控制，節省布線成本。

　　本控制盤具有檢線功能，能夠檢測線路的短路、斷路故障。

　　本控制盤具有手動鎖，可對手動操作進行權限控制。

三、GST-LD-KZ08H直接控制盤技術參數

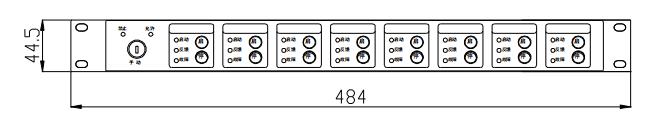

四、GST-LD-KZ08H直接控制盤外形尺寸與結構

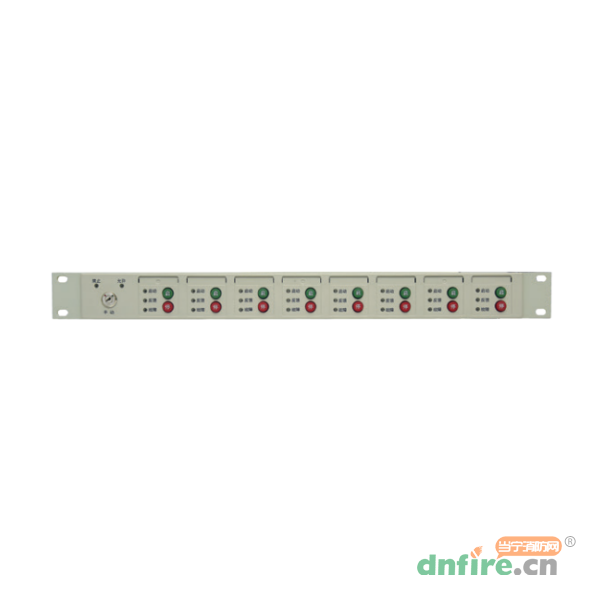

　　每塊控制盤包含1個手動鎖和8路控制單元，每路控制單元包含1個啟動按鍵、1個停動按鍵和3個工作狀態指示燈（啟動、反饋、故障）。

　　控制盤面板燈鍵含義如下：

　　（1）手動鎖：用于使能或禁止手動操作。

　?。?）禁止燈：綠色，當手動鎖處于禁止狀態時點亮。

　?。?）允許燈：綠色，當手動鎖處于允許狀態時點亮。

　　（4）啟動鍵：綠色，此鍵按下，向被控設備發出啟動命令。

　?。?）停動鍵：紅色，此鍵按下，向被控設備發出停動命令。

　　（6）啟動燈：紅色，發出啟動信號時該燈點亮；如果發出啟動命令后10秒內未收到反饋信號，該燈閃爍；發出停動信號后該燈熄滅。

　　（7）反饋燈：紅色，接收到反饋信號時該燈點亮；反饋信號恢復后該燈熄滅。

　?。?）故障燈：黃色，線路發生短路和斷路故障時該燈點亮；故障狀態恢復后該燈熄滅。

　?。?）標簽欄：用于標注被控設備的位置信息。

五、GST-LD-KZ08H直接控制盤接線說明

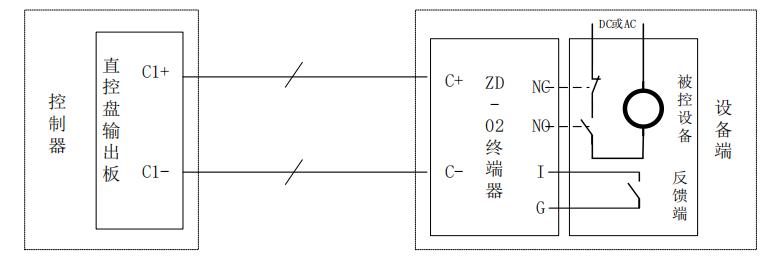

　　直控盤輸出采用2線方式，通過ZD-02直控盤終端器與被控設備連接，單路輸出即可實現對啟停雙控設備的控制，如圖所示。

　　ZD-02直控盤終端器的觸點容量為：5A220VAC或5A24VDC。
