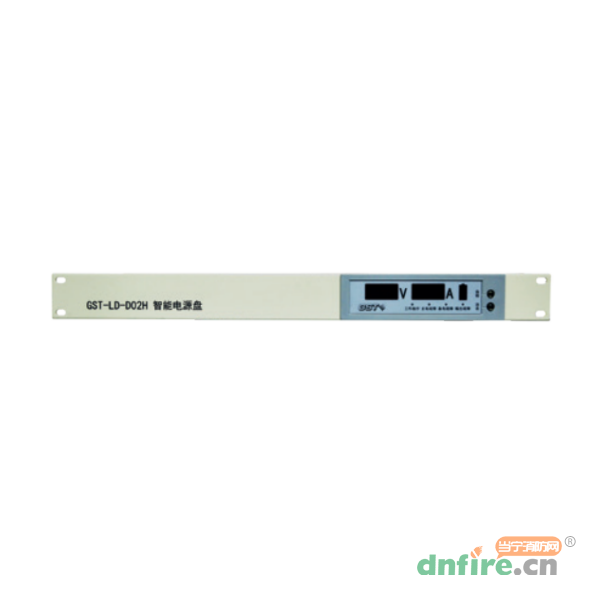

GST-LD-D02H智能電源盤是功率轉換電路把220VAC轉換為三路輸出，其中兩路給負載供電，一路給備電充電，提供2路24V/2+6A輸出。當主電掉電或主電發生過壓或者欠壓故障以后，備電為負載供電。
GST-LD-D02H型智能電源盤以交流220V作為主電源，同時可外接DC24V/24Ah蓄電池作為備電；
備用電源正常時接受主電源充電，當現場交流掉電時，備用電源自動導入為外部設備供電；
智能電源盤可對主電故障及輸出故障進行報警，當交流220V主電源掉電時，報主電故障；當輸出發生短路或斷路時報輸出故障；
設有電池過充及過放保護功能；
具有輸出電壓、輸出電流的顯示功能，以及各類故障及狀態顯示；
可作為聯動控制系統的電源使用。
| 型號 | GST-LD-D02H |
| 名稱 | 智能電源盤 |
| 品牌 | 海灣 |
| 額定輸出容量 | DC24V、8A（輸出 1 最大 2A，輸出 1 + 2 最大 8A） |
| 使用環境 | 溫度： 0℃～+40℃ 相對濕度 ≤ 95％，無冷凝 |
| 電源 | 主電為交流 220V，DC24V 24Ah 密封鉛酸電池作備電 |

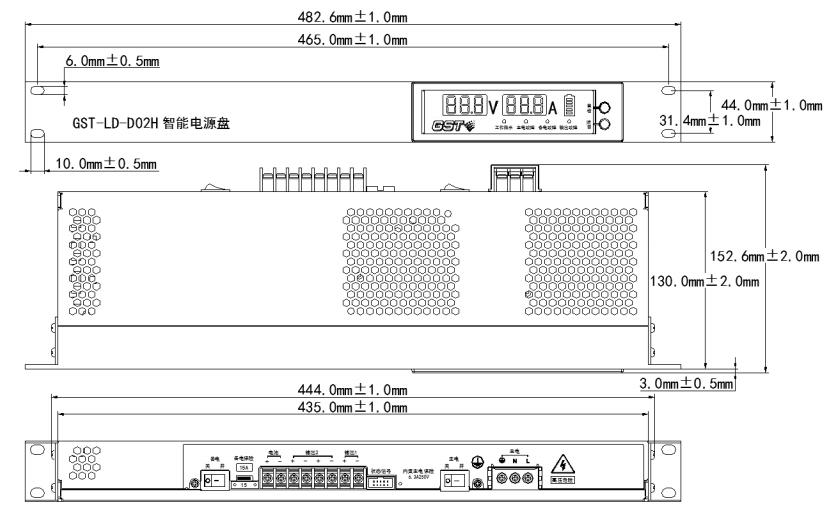

| 外形結構尺寸 | 482.6mm×44mm×152.6mm |
本電源盤采用柜式插盤結構安裝，按需配置，當系統內總的用電量較大時，可選裝多塊電源盤。

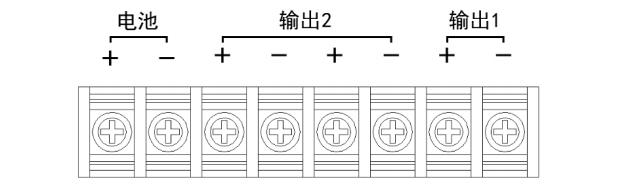

電源盤的主電開關、備電開關在電源盤的后面，同位于電源盤后面的還有主電接線端子、保險及輸出接線端子。輸出端子如下圖：
其中：
電池+、-：備電輸入端子
輸出1+、-：DC24V Max2A
輸出2+、-：DC24V Max8A（輸出1+2）
