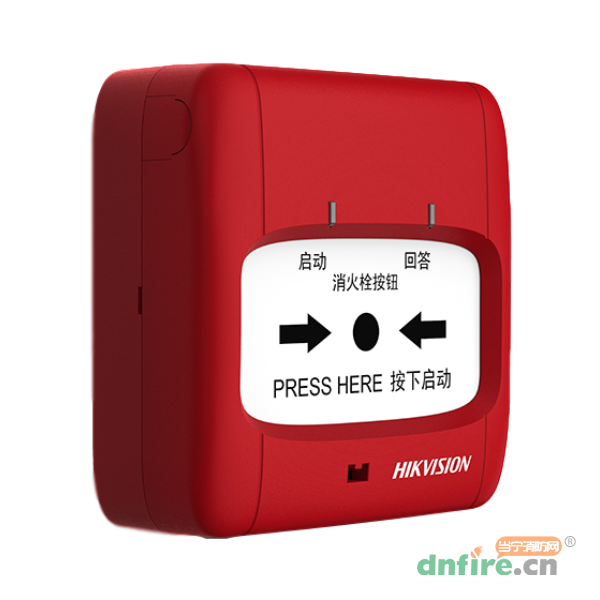

J-SAP-HK1103消火栓按鈕是火災自動報警系統中一款現場部件設備,可與消防聯動控制器連接,當人工確認火災發生并按下設備的啟動零件后,點亮啟動指示燈,消火栓按鈕的動作信號發送至消防聯動控制器,聯動控制器確認按鈕動作后按設定的控制邏輯發出聯動啟動消火栓泵信號,在收到消火栓泵的動作反饋信號后,回答指示燈點亮。
◎多終端匹配
◎部署方便快捷
◎結構設計新穎
內置高性能超低功耗微處理器,運算速度快,性能可靠
無極性兩總線,方便施工布線,避免接錯導致設備故障問題
采用底座分離式結構設計,安裝簡單方便
與手動火災報警按鈕底座通用
采用可復位式操作面板,通過專用鑰匙進行復位
每個安裝底座都含有一個復位鑰匙,隨用隨取
回答指示燈同時滿足四線、六線制消防栓泵應用場景
具備一組無源輸出觸點,用于啟動消防泵
型號 | J-SAP-HK1103 |
名稱 | 消火栓按鈕 |
品牌 | ??低?/td> |
工作電壓 | 總線電壓:DC24V(DC18V~DC28V) |
額定工作電壓 | DC24V(DC18V~DC28V) |
啟動方式 | 手動按下啟動零件 |
復位方式 | 專用鑰匙手動復位 |
指示燈 | 啟動指示燈、回答指示燈 |
編碼方式 | 專用電子編碼器編碼 |
編碼范圍 | 1~250 |
線制 | 無極性兩總線 |
布線要求 | RVS 2×1.5mm2,最大距離:1000m |
使用環境溫度 | -10℃~+55℃ |
相對濕度 | ≤95%,不結露 |
觸點容量 | 27V/1A |
重量 | 96g |
外形尺寸 | 86.0mm×86.0mm×34.4mm(帶底座) |
執行標準 | GB16806-2006《消防聯動控制系統》 |
