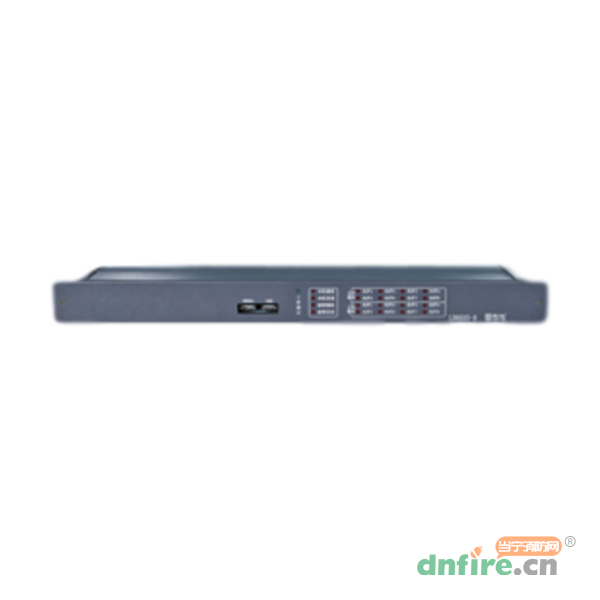

LD6935光纖星型集線器采用了Cotex-M4內核高性能MCU，兩路隔離CAN總線，4/8路光電收發一體模塊，LD6935星型集線器應與LD6934光纖星型聯網卡配合使用，實現我公司生產的E/EN系列火災報警控制器之間組成星型網絡拓?fù)浣Y(jié)構，主要用于火災報警控制器間聯網通訊。LD6935分為4路光纖和8路光纖兩個版本，型號分別為：LD6935-4、LD6935-8，用戶可根據現場需求來選擇不同的型號。LD6935可適合應用于各種工業及民用建筑中。本產品環保和安全符合國家標準，無污染，低能耗，安全可靠。
實現火災報警控制器之間組成星形拓?fù)浣Y(jié)構，將CAN總線輸入數據轉換成光纖傳輸，利用LD6934將區域機的數據上傳到光纖星形集線器，集線器可將集中機的數據通過LD6934下傳給各個區域機，完成了集中機到區域機的雙向傳輸，增強CAN總線通訊穩定性。
增加CAN總線的傳輸距離，完成CAN總線數據在光纖星形網絡上的正確傳輸。
可利用級聯接口將星形網絡中控制器數量最大增加到64臺。
| 工作電壓 | DC 24V |
| 工作電流 | ＜2A |
| 通訊轉換方式 | 光纖轉 CANBus（SC 口單模光纖） |
| 組網方式 | 星型 |
| 光纖衰減值 | 絕對值小于 13dB |
| 光纜要求 | 須采用國標單模光纜，最少兩芯，推薦選用四芯，預留兩芯備用。 |
| 通訊距離 | 40Km（理論值） |
| 工作環境溫度 | 0℃～45℃ |
| 工作環境相對濕度 | ≤95％ (40±2)℃（無凝露） |
| 外形尺寸 | 長 483mm×寬 125mm×高 44.45mm（1U） |
