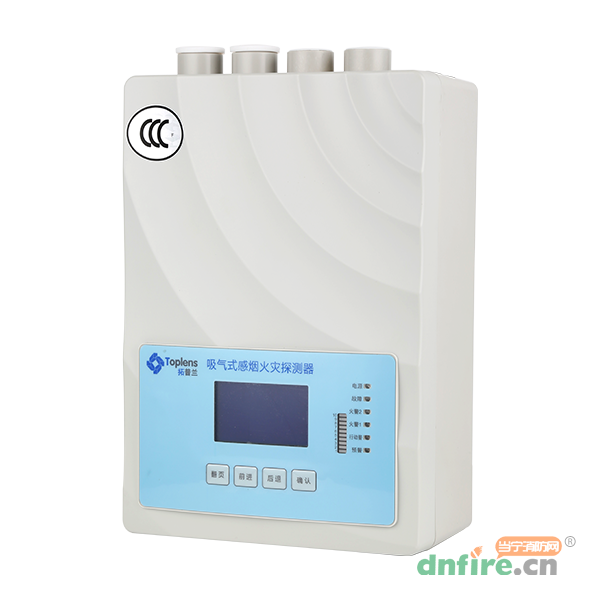

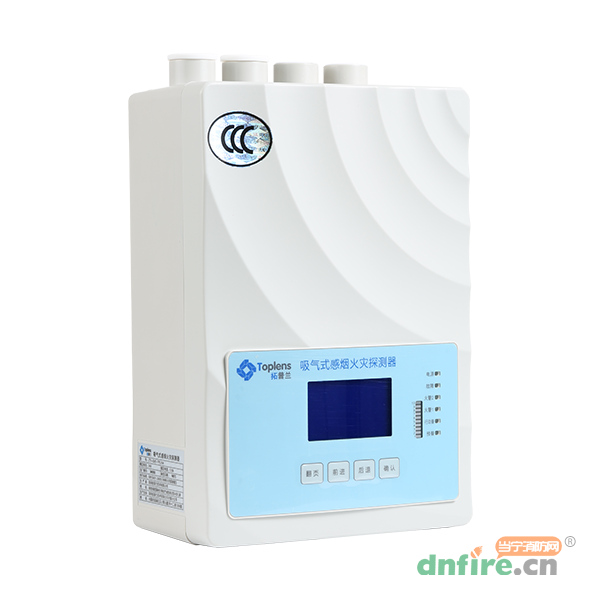

吸氣式感煙火災探測器由煙霧探測報警器及管路系統組成。煙霧探測報警器內部由探測模塊、主控板、顯示操作面板及繼電器輸出板組成。管路系統由安裝部門提供。

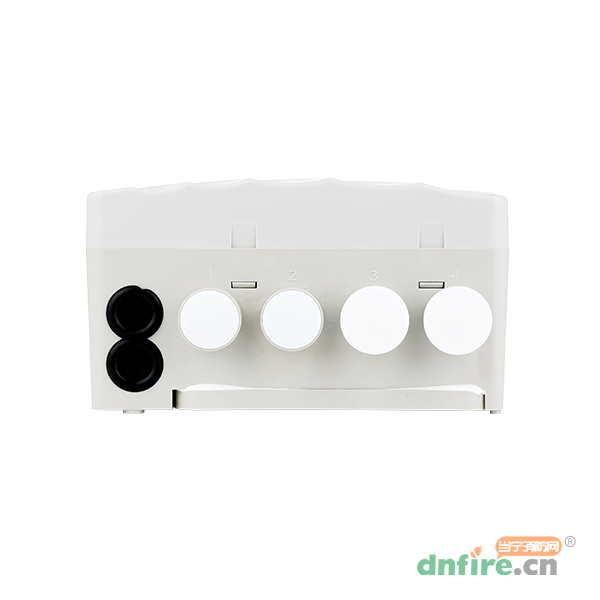

JTY-GXF-TPL104內部包含一個探測模塊，有兩個進氣口。每個進氣口外接管路最長為110米。如果進氣口采用U型管路，那么可以擴展為外接四個管路，每個管路最長75米。
警告：有兩個用橡膠堵頭堵住的進氣口不能用，橡膠堵頭不能拆卸。
1、可調的報警煙霧靈敏度，可根據不同的應用場合選擇合適的報警靈敏度；
2、每個探測器的監測面積最大可達到3000平方米；
3、設有預警報、行動警報、火災警報、火災警報2等四個警報級別；
4、可遠程通訊組網，由監控中心監測每個探測器的煙霧濃度、氣流狀態以及設備運行狀態；
5、氣流實施監測，并根據設定的氣流閾值等級來判斷氣流是否堵塞或采樣管開裂；
6、本地顯示操作面板上顯示煙霧濃度、氣流狀態以及設備運行狀態；
7、組網方式:100M以太網、RS485。
具有1個探測室，1個地址點，2個吸氣管路；
外殼材質：塑料；
每個探測室采用單管路設計條件下，吸氣管路最大使用長度為110m，采樣孔數量最多為20個，兩個吸氣管路總長度為220m，2個吸氣管理采樣孔數量總和為40個；采用U形管路設計條件下，每個分支管路最大使用長度為75m，采用孔數量最多為15個，四個分支管路最大使用長度為300m，采樣孔數量最多為60個；
顯示器件為液晶顯示屏和指示燈；
額定電壓：DC24V；
外形尺寸：310*210*113mm。
| 探測光源 | 廣譜高能LED光源 |
| 探測腔數量 | 1個探測腔 |
| 探測地址 | 1個地址 |
| 氣流檢測功能 | 采樣管路氣流自適應 |
| 環境適應功能 | 背景煙霧自學習 |
| 工作電壓 | 24V±20% |
| 工作電流 | 900mA |
| 工作溫度 | -40℃至+70℃ |
| 工作濕度 | 10%至95%無冷凝 |
| 采樣泵工作壽命 | 70000小時 |
| 最高探測靈敏度 | 0.001%obs/m |
| 報警級別 | 預警、行動警、火警、火警2 |
| 數據顯示 | LCD顯示屏 |
| 煙霧顯示 | 10級LED燈柱 |
| 報警主機連接 | 干觸點輸入模塊連接 |
| 遠程聯網接口 | RS485/LAN |
| 遠程聯網數量 | 255臺 |
| 遠程管理 | 遠程圖文管理軟件 |
| PC連接接口 | 通用RS485/RS232/USB轉換器 |
| 繼電器輸出 | 5個 |
| 本地聲光輸出 | 1個 |
| 事件記錄 | 二萬條以上可擴展 |
| 采樣管長度 | 四管4*75米，雙管2*100米 |
| 最大探測面積 | 3000平方米 |
| 外形尺寸 | 310*210*115mm |
| 重量 | 1.8Kg |
