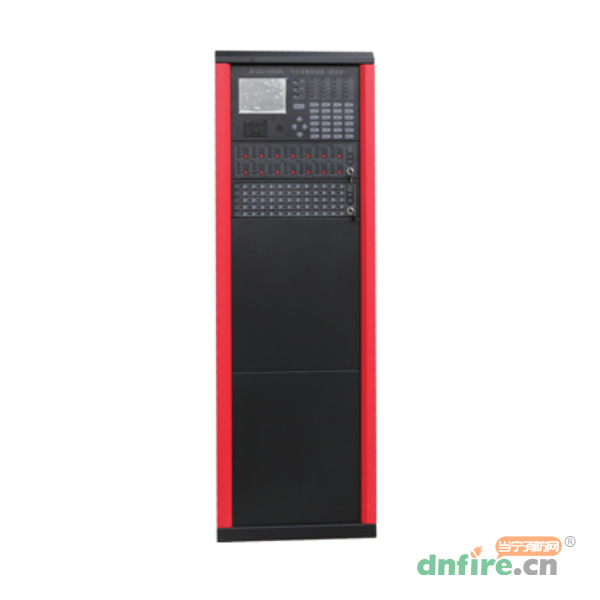

JB-QG-CH9000火災報警控制器（聯動型）是西核彩橋推出的新一代火災報警控制器，控制器具有火災報警、消防聯動控制功能，滿足工程設計及應用的各項監控及聯動需求。
該火災報警控制器可與西安盛賽爾公司和本公司生產的探測器、按鈕、模塊、聲光警報等產品配套使用，組成配置靈活的報警聯動一體化控制系統，特別適合大、中型火災報警及消防聯動一體化控制系統的應用。
◎可靠性高：控制器采用多微處理器并行處理方式，最多可以管理24個總線回路共計4752個總線制報警、聯動點?？膳浣?0塊總線手動控制盤或多線聯動控制盤。各總線設備、多線設備均配置獨立的DC-DC電源模塊，保證各總線之間互不影響，提高了系統的可靠性。
◎彩色顯示界面：控制器采用800×600點陣彩色液晶顯示器，采樣窗口化菜單式命令，不同類信息顯示劃定在不同區域內，采用不同窗口顏色，界面清晰易懂、方便直觀，通過簡單的操作就可實現系統提供的多種功能。
◎模塊化設計和多種功能配置選擇：控制器采用模塊化設計思路，配置靈活方便，通過調整接入的回路卡數實現設備容量配置；若接入通訊卡和聯網卡，系統還可以連接火災顯示盤、圖形顯示裝置、滅火控制設備以及與其它火災報警控制器聯網，還可提供標準的報警通信接口。
◎配備總線手動控制盤和多線聯動控制盤：控制器可最多配接10塊總線手動控制盤或多線聯動控制盤，單盤容量分別為60點和14點。通手動操作總線制聯動設備和多線制聯動設備的啟動和停止，通過設置編程實現電平驅動或脈沖驅動方式。
◎可配滅火控制器：控制器可配接10臺我公司生產的滅火控制器，接收滅火控制器的啟動滅火、延時等待、驅動打閥、氣體噴灑等滅火狀態，也可通過控制器進行氣體滅火控制器的聯動控制操作。
◎操作靈活方便：控制器所有編程操作均可通過離線計算機編程，使用U盤進行下載配置?；馂?zāi)報警控制器的報警記錄也可通過U盤讀出。編程操作集成了拼音輸入法，方便漢字與字符的錄入。
◎聯動報警矩陣編程：控制器聯動矩陣編程采用兩種通配符號，通過簡單的聯動矩陣設置可實現大多數工程設計的需要，降低了操作人員的工作量。
◎火災聲警報與應急廣播交替播放：控制器滿足最新的消防設計規范，同時連接聲光警報器和應急廣播的系統，可實現當有火災報警信號發生時，火災聲警報與消防應急廣播將交替循環播放。
| 型號 | JB-QG-CH9000 |
| 名稱 | 火災報警控制器（聯動型） |
| 品牌 | 西核彩橋 |
| 類型 | 立柜式 |
| 環境溫度 | 0~40℃ |
| 相對濕度 | ≤95%RH |
| 工作電壓 | AC220V 50Hz |
| 備用電池 | DC12V/20aH（2節） |
| 報警電流電壓 | 3A/24V |
| 聯動電流電壓 | 3A/24V（與報警電源獨立隔離） |
| 單機最大回路 | 24回路（12塊回路板） |
| 單回路最大容量 | 198 |
| 回路線制 | 總線制，支持樹杈式接線 |
| 繼電器觸點容量 | 2A/30VDCV或1A/125VAC |
| 總線手動控制盤 | 10臺 |
| 多線聯動控制盤 | 10臺 |
| 火災顯示盤 | 最大64臺 |
| 氣體滅火控制器 | 最大10臺 |
| 主機組網 | 最大64臺，可與CH8000、CH8800、CH9000聯網 |
| 通訊 | 回路通訊總線、485通訊總線距離均不應不大于1500m |
| 通過聯網卡實現外部通訊，提供RS232、RS485、RJ45網絡接口 | |
| 編程 | 支持在線、離線編程操作，通過U盤進行上傳、下載配置 |
| 圖形顯示 | 支持FireAlarm 8000消防控制室圖形顯示裝置 |
| 特殊機型 | 可定制琴臺式 |
| 配接總線盤 | CH9601 |
| 配接多線盤 | CH9605 |
| 配接電源 | DY9010 |
| 回路線纜 | 導線建議采用ZR-RVS-2*1.5mm2以上雙絞線 |
