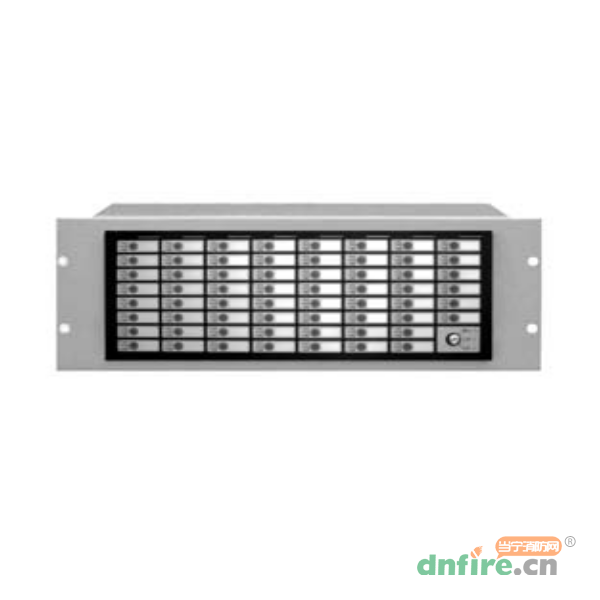

V6111手動控制盤是專門針對火災報警及聯動控制系統中諸如:消防泵、噴淋泵、排煙機和送風機等的重要消防滅火設備實施可靠控制而設計的。
通過按下手動控制盤上的控制鍵完成對被控設備的直接手動控制操作。
同時也可由控制器依照現場編制的邏輯聯動關系,并經由控制盤實施對被控設備的自動聯動控制。
V6111手動控制盤依據國家標準GB16806-2006《消防聯動系統》的技術要求設計。其必須與我公司生產的JB-QG-V6821、JB-TG/TT-V6851、JB-TG/TT-V6891聯動型火災報警控制器配接使用。
•控制盤與火災報警控制器通過CANBus通訊方式進行配接;
•具有總線控制功能,同時通過配置V6112多線輸出卡實現多線控制;
•每臺控制盤可控制62個包括總線控制和多線控制方式的被控設備;
•具有針對操作鍵盤設置“允許/禁止”的鎖定功能,以防止誤操作;
•控制盤對其所連接的每一路被控設備均具有啟動、反饋和故障指示功能;
•控制盤的每一路都具有最大DC24V/1A的驅動能力,并具備過流保護功能。
型號 | V6111 |
名稱 | 手動控制盤 |
品牌 | 福賽爾 |
工作電壓 | DC 24V~28V |
單臺控制數量 | 62路 |
控制輸出電壓 | DC24V |
最大輸出電流 | 1A(單路) |
聯機方式 | CANBus通訊總線 |
環境溫度 | 0℃~45℃ |
環境濕度 | ≤95%RH |
安裝方式 | 標準4U面板 |
安裝尺寸 | 寬482mm*高177mm |
