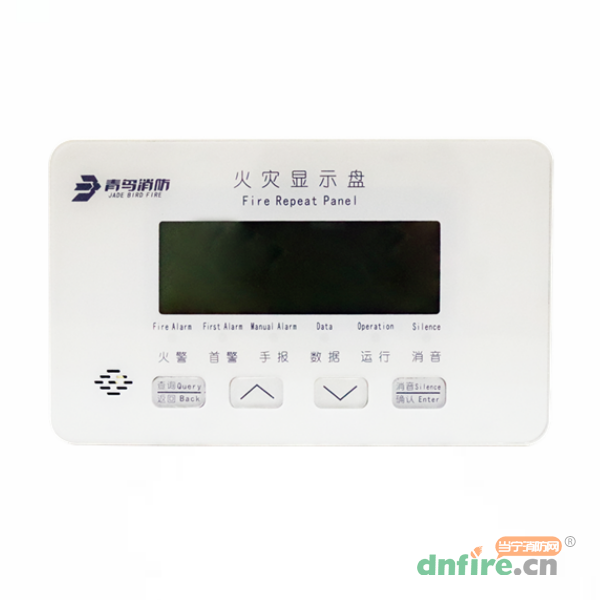

JBF5060采用無極性二總線,與JB-QB-JBF5009型、JB-QB-JBF5011型、JB-QB-JBF5012型火災報警控制器,JB-QB-JBF5010型、JB-QB-JBF5014型、JB-TG-JBF-11SF型、JB-TT-JBF-11SF型、JB-TB-JBF-11SF、JB-TG-JBF-11SF-H、JB-TT-JBF-11SF-H、JB-TB-JBF-11SF-S型、JB-TB-JBF-11SF-S8型火災報警控制器(聯動型)火災報警控制器連接。當有火警時,火災顯示盤能迅速接收火災報警控制器從探測總線發出的火警信號,發出聲音和紅色光報警信號。
低功耗,無極性二總線產品,支持遠距離通訊,通訊距離≤1000米;
可實現本回路、跨回路、跨機報警信息顯示功能;
回路帶載能力:單回路最多15臺;
采用段碼式液晶,顯示信息豐富,顯示效果清晰;
具有自檢功能,可自動檢測火災顯示盤上的狀態指示燈、液晶屏和揚聲器狀態是否正常。
型號 | JBF5060 |
名稱 | 火災顯示盤 |
品牌 | 青鳥消防 |
額定工作電壓 | DC17-28V |
監視電流 | ≤1mA |
報警電流 | ≤3mA |
編碼方式 | 通過火災顯示盤上的按鈕設定 |
編碼范圍 | 201-215 |
指示燈 | 火警(紅色)、首警(紅色)、手報(紅色)、數據(紅色)、運行(綠色)、消音(紅色) |
外形尺寸 | 180mm長*110mm寬*29mm高 |
線制 | L1、L2接線無極性 |
重量 | 305g |
外形示意圖如下:(單位:mm)

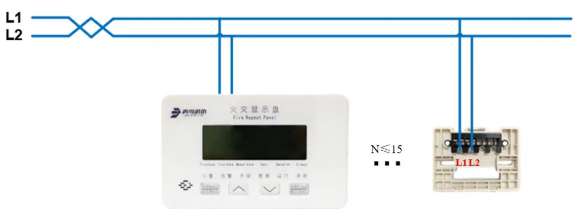

端子L1和L2分別接二總線L+和L-,接線不分極性。
