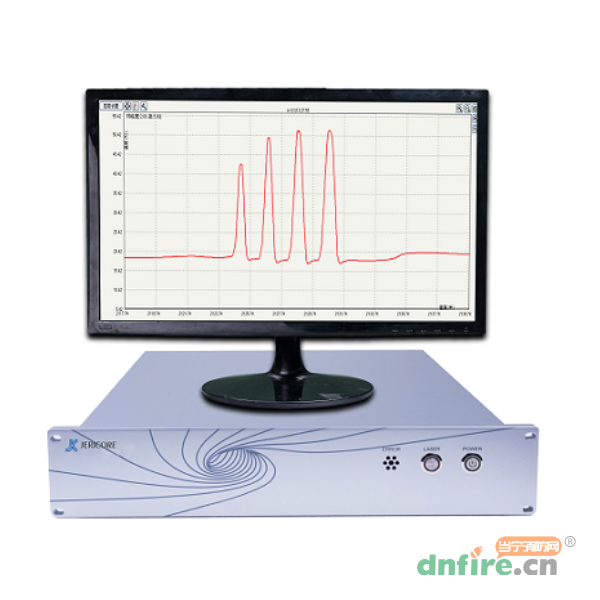

杰昆科技研制的DTS分布式光纖溫度測量系統集成了光學、機械、電子和軟件算法等組合成的復雜系統,具備優異的測量指標和友好的用戶界面。產品使用優質光放大器、超低噪音寬帶信號處理電路,結合杰昆科技公司自行研制的高速數據采集系統。
DTS測溫產品由于使用光纖作為信號傳輸和測量的媒介,本身具有抗干擾、本征防爆和抗化學腐蝕等優異性能,適合于化工、高壓、核電等危險或高干擾的場合。產品已廣泛應用于化工、高壓電纜、油氣管道、地鐵、水庫、隧道等重要項目的實時故障監控或火災預警。
單通道最高可達10公里
空間分辨率0.25~0.5米
溫度測量精度±0.5℃
溫度分辨率典型0.1℃
產品指標 | |
測量距離 | 單通道最高可達10km |
空間分辨率 | 0.25m(需定制),0.5m,1m |
定位精度 | 0.5m |
測量時間 | 低至1秒 |
溫度測量范圍 | -190℃~+700℃(取決于光纜種類) |
溫度測量精度 | ±0.5℃(10秒) |
溫度分辨率 | 典型0.1℃ |
硬件配置 | |
傳感光纖 | 50/125μm,62.5/125多模光纖 |
光輸出通道 | 1~16通道(FC/APC接頭),可定制 |
繼電器 | 外置繼電器模塊,可擴展至任意路 |
工作環境 | -10℃~+50℃(標準),0~95%RH(非冷凝) |
處理器和存儲器 | 1.33GHz多核CPU |
供電 | DC24V/24W |
尺寸 | 482.6*343.8*92.0mm(19寸機架式) |
重量 | 10kg |
軟件和接口 | |
標準軟件 | 嵌入式系統(Win 7),DTS專用軟件包 |
通信接口 | Ethernet×2,USB×2,RS232×1,VGA×1 |
通信協議 | ModbusTCP or RTU,IEC61850(可選) |
報警區域 | 每通道最多500個 |
診斷 | 系統實時自檢 |
