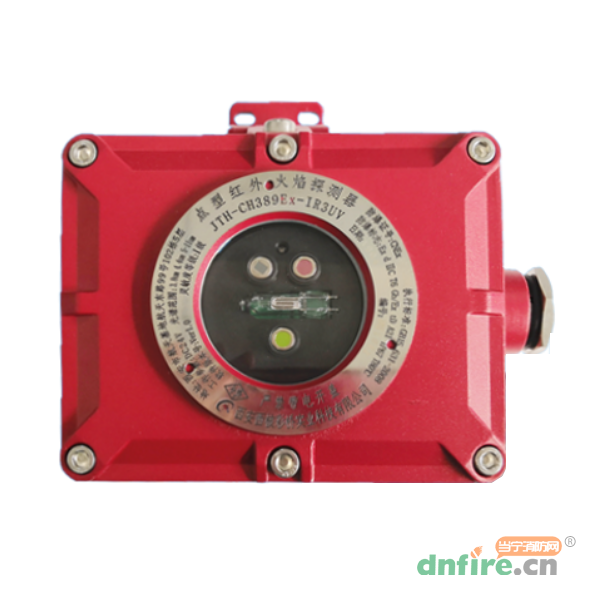

JTH-CH389Ex-IR3/UV點型紅紫外火焰探測器位為三波段紅外加紫外復合型火焰探測器。
JTH-CH389Ex-IR3/UV點型紅紫外火焰探測器適用于石油、化工、儲氣站、生產車間等可能出現的爆炸危險場所作為火災探測之用,探測器對于火災事故可進行安全檢測和預先報警。特別適合應用于一些有特殊安全要求的特殊場所。
型號 | JTH-CH389Ex |
名稱 | IR3/UV點型紅紫外火焰探測器 |
品牌 | 西核彩橋 |
工作電壓 | DC24V |
功耗 | <1W |
光譜范圍 | 紅外3.8μm 4.4μm 5~11μm 紫外180~290μm |
探測角 | ≤120° |
旋轉角 | 180° |
火災靈敏度 | I 級 |
防爆標志 | Exd CT6 Gb/Ex tD A21 |
防護等級 | IP67 |
環境溫度 | -10℃~+40℃ |
環境濕度 | 0~95%RH(無凝露) |
殼體材質 | 鑄鋁 |
安裝螺紋 | NPT3/4" |
重量 | 1.6Kg |
外形尺寸 | 140*109*135mm |
輸出信號 |
報警繼電器輸出(常開)、 故障繼電器輸出(常閉) |
4~20mA 選配 | |
Rs485 選配 | |
壓力范圍 | 86Kpa~106Kpa |
端子標示 | 電路特征 | 去向 |
24V+ | 電源輸入 | 供電電源 |
24V- | 電源輸入 | 供電電源 |
報警輸出 | 無源觸點 | 火警繼電器輸出(常開) |
報警輸出 | 無源觸點 | 火警繼電器輸出(常開) |
故障輸出 | 無源觸點 | 故障繼電器輸出(常閉) |
故障輸出 | 無源觸點 | 故障繼電器輸出(常閉) |
