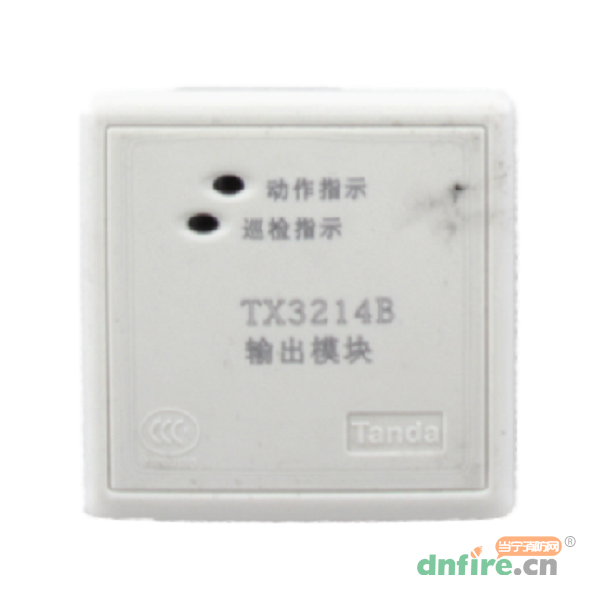

TX3214B輸出模塊,符合最新國家標準GB 16806-2006《消防聯動控制系統》及國家標準化管理委員會批準GB 16806-2006《消防聯動控制系統》國家標準第1號修改單。本產品用于總線制消防廣播系統中消防廣播間的切換控制。
本產品外形美觀,采用插拔式結構,方便施工安裝,接線方便牢靠,采用性能卓越的單片機,具有強大的分析判斷能力,可自動對所連接的廣播傳輸線的斷路、短路進行監測,并通過控制器給出狀態指示。
1.二總線,無極性
2.內置微處理器
3.具有消防廣播輸入線故障檢測功能
4.可檢測廣播音箱斷路或短路故障
5.采用軟硬件濾波技術,提高模塊的抗干擾能力
6.抗潮濕能力強,PCB三防工藝,可適應各種不同的環境
7.采用插拔式結構設計,接觸可靠,方便安裝、更換,便于施工
8.總線控制端與音頻信號端采用隔離設計

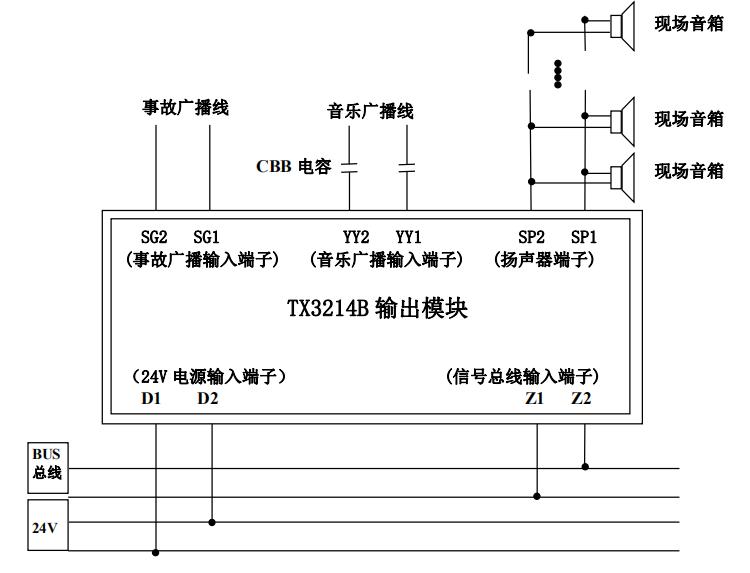

D1 D2:24V電源輸入端子,無極性。
Z1 Z2:信號總線輸入端子,無極性。
SG1 SG2:事故廣播輸入端子。
YY+YY-:音樂廣播輸入端子。
SP1 SP2:與揚聲器連接的輸出端子。
注意:音樂廣播輸入端子需要接CBB電容,建議耐壓450V,容量4.7uF。
