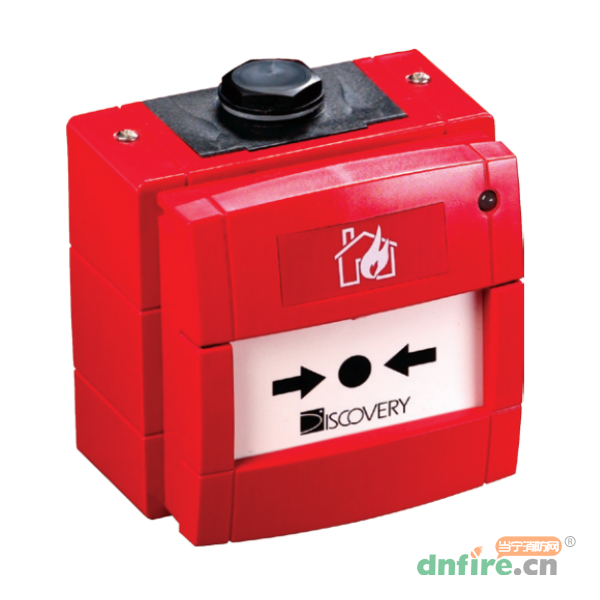

Discovery船用防水型手動報警按鈕(MCP)是基于KAC公司的非編址手動報警按鈕衍生而來。該產品的電子和機械結構方面，都能與阿波羅以前生產的基于KAC World系列的手動報警按鈕兼容。
通過7位二進制的撥碼開關，可為每個手動報警按鈕設定地址。
手動報警按鈕一經啟動，就會中斷正常協議通訊，快速報警響應。
手動報警按鈕上安裝了一只雙色LED燈。該LED燈可由火災報警控制器獨立于手動報警按鈕單獨控制，可以設定成巡檢指示燈，正常工作時閃爍。手動報警按鈕報警后，LED燈會發出紅光。對集成隔離器的手動報警按鈕，LED燈發出琥珀色(黃色)表明手動報警按鈕所在的回路發生短路故障。
通過火災報警控制器發送信號，可以對手動報警按鈕進行遠程測試，手動報警按鈕反饋一個與控制器發送信號相對應的信號進行響應?；馂膱缶刂破髂軌蜃R別該響應為測試信號，因此不會發出警報。
Discovery船用手動報警按鈕有集成隔離器或不集成隔離器二種版本型號。每種版本都標配有可恢復的報警壓片和安裝底盒。如需玻璃式報警壓片，可按客戶要求另外提供。
為便于安裝，供貨時，Discovery船用手動報警按鈕配有插入式接線端子和導通金屬件。這樣能在手動報警按鈕安裝前進行線路的通斷測試。
為防止誤操作及為手動報警按鈕提供額外保護，該手動報警按鈕可以安裝一個鉸鏈結構的透明保護蓋，產品編號為26729152。請注意，一旦裝上并鎖緊保護蓋，該手動報警按鈕就不再符合EN54-11:2001標準。
| 報警按鈕類型 | 可復位元件 |
| 工作原理 | 開關控制 |
| 報警指示燈 | 紅色二極管(LED燈) |
| 故障指示燈 | 琥珀/黃色二極管(LED燈) |
| 電源線 | 總線，有極性 |
| 回路連接 | 接線盒，L1-ve/L2+ve |
| 工作電壓 | 17-28VDC |
| 通信協議 | Apollo Discovery 5-9V峰間值 |
| 靜態電流 | 100uA |
| 上電電流 | 1mA |
| 最長上電時間 | 1s |
| 報警電流 | 4mA，LED燈亮 |
| 正常狀態的模擬量值 | 16 |
| 報警狀態的模擬量值 | 64 |
| 環境溫度 | -20℃~+60℃ |
| 相對濕度 | 0-95%(無冷凝、無結冰) |
| 防護等級 | IP24D IP67(防水型) |
| 尺寸 | 89mmx93mmx26.5mm(手動報警按鈕) |
| 87mmx87mmx32mm(安裝底盒) | |
| 重量 | 嵌入式安裝款:110g |
| 表面安裝款:160g | |
| 材質 | 外殼：紅色(單色)聚碳酸酯/ABS |
