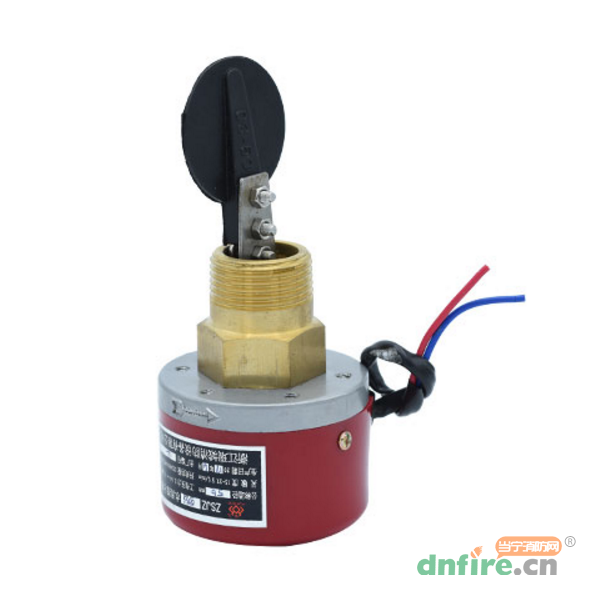

水流指示器是自動噴水滅火系統的組成部分,利用噴淋管網內水的流動推動葉片,觸動微動開關,從而將水流信號轉化為電信號,與控制器連接以啟動火災自動報警系統,可用于檢測自動噴淋系統運行及確定火災發生的區域。適用于濕式、干式、循環及閉式自動噴水-泡沫聯用系統中。
產品標準:GB5135.7《自動噴水滅火系統第7部份:水流指示器》
設計規范:GB50084《自動噴水滅火系統設計規范》
驗收規范:GB50261《自動噴水滅火系統施工及驗收規范》
(1)公稱通徑:DN50
(2)額定工作壓力:1.2MPa
(3)密封實驗壓力:2.4MPa
(4)連接形式:螺紋式
(5)報警流量范圍:15L/min~37.5L/min
(6)開關容量:AC220V/1A,DC24V/0.5A
(7)使用環境條件:4℃~50℃
(8)接線方式:紅色線—電源線、藍色線—信號線
(9)接口螺紋:R21″
