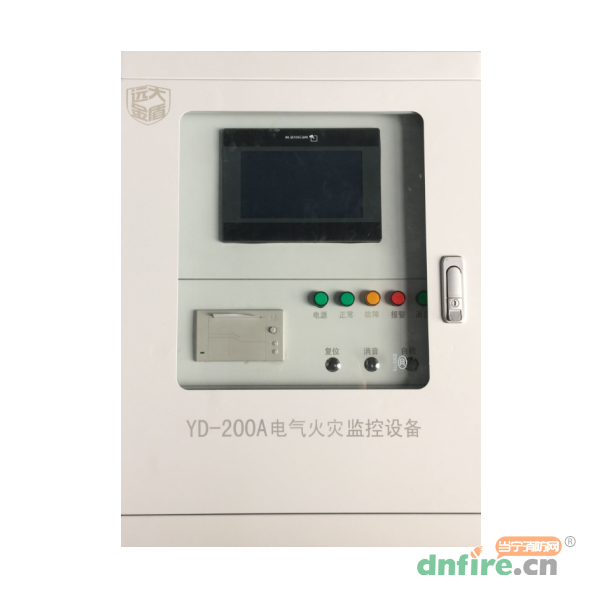

YD-200A電氣火災監控設備是遠大金盾結合多年技術積累及系統集成的經驗，獨立研發的一整套服務于供電網絡，以實現對保護電氣線路的報警、監視、控制、管理的工業級硬件/軟件系統。監控系統應用于大型購物中心、生活小區、基礎設施、辦公大樓、商業酒店等區域的消防控制中心，對分散在建筑內的探測器進行遙測、遙調，方便實現監控與管理。
YD-200A電氣火災監控系統立足于保障低壓系統配電及用電安全，采用集散監控的設計理念，把過去對電氣火災的消極防范變?yōu)橹鲃宇A(yù)防，大量實踐及應用已經證明其具備智能化分析能力。作為新型電氣火災監控系統，硬件/軟件系統已具備用電安全管理、控制、保護、分析、顯示、記錄于一體的智能化優點，可在區域內自由組網，集中監控，進而充分保障用電系統的電力安全與正常運行。
電氣火災監控系統由電氣火災監控設備、電氣火災監控設備、測溫式電氣火災監控探測器、剩余電流式電氣火災監控探測器組成。電氣火災監控設備設置在消防控制室；探測器應用于變配電室低壓柜出線處及建筑樓各樓層重要配電箱的出線處。各探測器通過CAN總線將現場回路的實時信息上傳到電氣火災監控設備，監控設備將收集到的現場信息同步顯示，可對漏電流、溫度越限的回路以及故障回路發出聲光報警，并保存報警記錄，以備查詢、打印。
電氣火災探測器完成區域內信號的采集、管理及上傳，其具有本地顯示、參數設定和聲光報警功能。電氣火災監控設備由觸摸屏、智能采集器及必要的附件組成，能夠完成數據集中監控、故障處理和各種管理功能，并可實現與其它智能系統通信。當受監控的饋線回路剩余電流、溫度超過預設值時以及傳感器斷線、短路時，探測器會在規定的時間內發出聲光預警信號，電氣火災監控設備根據用戶需求可以在規定的時間內切斷被監控回路的供電電源。
安裝在戶內，無導電塵埃，無對金屬和絕緣物有腐蝕作用的氣體；
海拔高度：≤1000m；
環境溫度：-25℃～+45℃；
空氣相對濕度：日平均相對濕度≤95%，月平均相對濕度≤90%。無凝露；
年平均溫度：25℃；
最大日溫差：15℃；
抗震能力：地面水平加速度：2.5m/s²，地面垂直加速度：1.25m/s²，安全系數1.67；
爬電比距：2.5cm/kV。

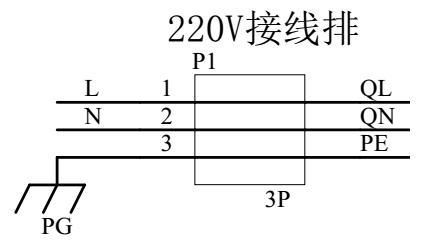

主電源輸入接線示意圖
L和N端子接交流220V電源。PE接保護地線。

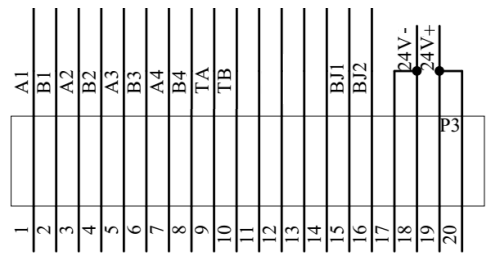

總線通信接線示意圖
A1-A4接CAN總線的正極端，與電氣火災探測器模塊正極通信端子連接。
B1-B4接接CAN總線的負極端，與電氣火災探測器模塊負極通信端子連接。
TA和TB接消防中心圖形顯示裝置。
