JTW-LD-KC82001/105纜式線型感溫火災探測器（俗稱感溫電纜）是一種不可恢復式纜式線型感溫火災探測器產品，該探測器以中華人民共和國國家標準GB16280-2014《線型感溫火災探測器》為其主要設計依據，具有定溫火災探測報警特性。該探測器由感溫電纜、信號處理單元、終端單元組成，采用繼電器無源觸點方式輸出，可方便地與不同廠家的火災報警控制器配套使用，廣泛應用于冶金、電力、石化等工業場合的火災早期探測。

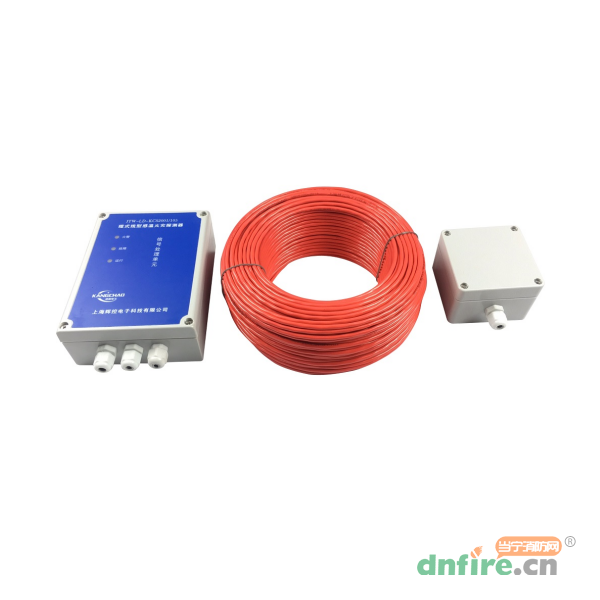

探測器由感溫電纜、信號處理單元、終端單元組成。感溫電纜采用兩芯纜式結構，其芯線采用直徑為0.6mm的金屬絲，金屬絲的外部有感溫材料，芯線之間的阻抗隨其周圍溫度的變化而改變；信號處理單元內設信號處理電路，其中包括信號采集、信號放大轉換電路、顯示電路等。信號處理單元與一定長度的感溫電纜和終端單元連接使用，信號處理單元對感溫電纜進行連續的監視，對于異常情況造成的溫度升高和斷線、短路進行報警。
1.符合中華人民共和國國家標準GB16280-2014《線型感溫火災探測器》的相關要求。其動作性能的受熱長度為1米。
2.具有定溫報警功能，定溫報警閾值為105℃。
3.最大使用長度≤200m。
4.具有火災報警、故障報警兩組獨立無源繼電器觸點輸出。
5.可以監視感溫電纜的開路、短路故障。
6.感溫電纜采用絞合纜式結構，抗機械損傷、抗電磁干擾能力強。
| 型號 | JTW-LD-KC82001/105 |
| 名稱 | 纜式線型感溫火災探測器 |
| 品牌 | 輝控電子 |
| 報警溫度 | 105℃±10％ |
| 環境溫度 | -40℃～+70℃ |
| 相對濕度 | ≤95％，無凝露 |
| 工作電壓 | DC24V |
| 工作電流 | 最大靜態監視電流≤90mA |
| 最大報警狀態電流≤160mA | |
| 最大工作電流≤200mA | |
| 自恢復保險絲工作電流 | 400mA |
| 火警輸出形式 | 繼電器（報警時閉合）輸出 |
| 故障輸出形式 | 繼電器轉換觸點輸出 |
| 繼電器觸點容量 | 1A/24VDC |
| 信號處理單元外形尺寸 | 160mmx120mmx57mm |
| 終端單元外形尺寸 | 80mmx82mmx56mm |
1.電纜隧道、電纜廊道、電纜夾層等電纜類區域；
2.皮帶輸送機或系統等；
3.液壓站及潤滑油庫、油管廊及其它供油系統場所；
4.電力分布系統：變壓器、變電站（所）、馬達控制中心以及其它電力切換裝置系統等；
5.酒庫、倉庫及貨架庫等；
6.工業過程及材料輸送系統；
7.化學品儲存工廠；
8.計算機房、電氣控制室以及其它潔凈廠房等。
