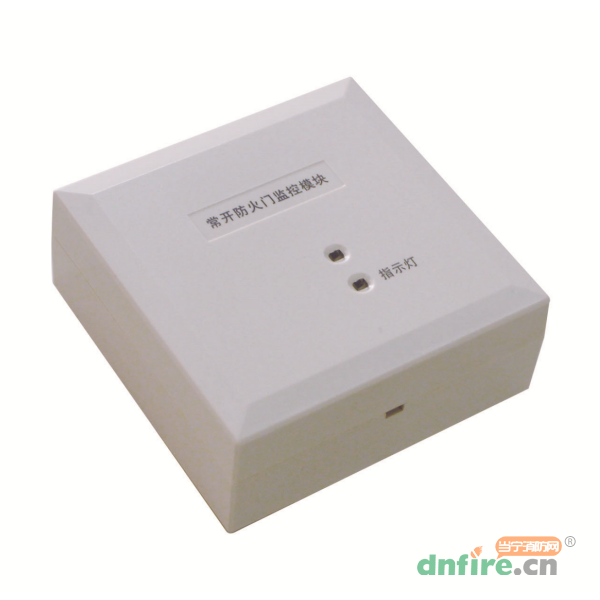

YDJD101常開防火門監控模塊主要作用為實時監控和反饋防火門的工作狀態,接收控制指令控制常開防火門關閉,一般安裝在防火門附近。根據使用的防火門類型分為常開式防火門監控模塊和常閉式防火門監控模塊,再細分為單門或雙門用的監控模塊。
常開式防火門監控模塊實時監視常開式防火門的工作狀態,發生火災時控制常開式防火門關閉??蛇B接電磁釋放器、電動閉門器、門磁開關。
YDJD101常開防火門監控模塊與電磁釋放器、電動閉門器的連接線路應受到監視,開路、短路可報故障。
YDJD101常開防火門監控模塊實時監視常開式防火門的工作狀態,發生火災時控制常開式防火門關閉。
輸入輸出參數 | 連接主機 | 4根線,兩根信號線,兩根電源線 |
輸出電壓 | DC24V正常時穩態輸出,火災發生后聯動控制脈沖輸出,脈沖持續時間3S | |
通訊線 | ZR-RVS 2×1.5mm² | |
通訊距離 | 距離主機或分機最遠不超過1000m | |
電源線 | ZR-BV 2×2.5mm² | |
供電距離 | 在滿載情況下,電源線最遠布線長度為200m | |
總線通訊方式 | 主機、分機到模塊間采用兩總線通訊,無極性 | |
技術參數 | 配接功能 | 可連接電磁釋放器、電動閉門器、門磁開關 |
輸入反饋信號 | 開關量信號 | |
靜態功耗 | 0.2W | |
環境溫度 | -0~+40℃ | |
環境濕度 | ≤95%RH | |
安裝方式 | 安裝于防火門門扇開啟一側附近,防火門上方10~20cm居中安裝為最佳 | |
外形尺寸 | 85(長)mm×85(寬)mm×36(厚)mm |
