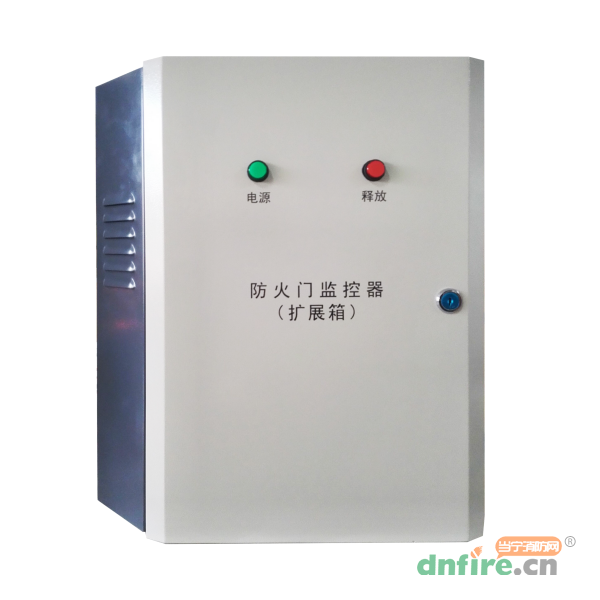

防火門監控器(擴展箱)主要為各類防火門提供現場工作電源,接收防火門監控器的控制命令,下發至監控模塊控制常開防火門關閉,同時接收監控模塊的回答信息,上傳至防火門監控器。防火門監控器(擴展箱)采用壁掛式結構,一般安裝在樓層弱電配電間內。
?。?)為防火門提供工作電源,確保防火門在正常狀態下和火災發生時可靠工作。
(2)輸入電壓AC220V/50Hz,自帶備用電池,確保不間歇供電。
?。?)輸出電壓DC24V,輸出電流4.5A。
?。?)工作環境溫度為0~+40℃,相對濕度≤96%RH。
(5)壁掛式結構。
輸入輸出參數 | 輸入電壓 | AC220V/50Hz,自帶備用電池,備電可保證連續工作3h以上 |
輸出電壓 | DC24V,輸出電流4.5A | |
通訊線 | ZR-RVS2×1.5mm² | |
通訊距離 | 小于1000m | |
總線通訊方式 | 主機、分機到模塊間采用兩總線通訊,無極性 | |
技術參數 | 供電功能 | 確保防火門在正常狀態下和火災發生時可靠工作 |
環境溫度 | -0℃~+40℃ | |
環境濕度 | ≤95%RH | |
安裝方式 | 安裝于樓層配電間,壁掛式安裝 | |
外形尺寸 | 430(高)mm×300(寬)mm×115(厚)mm |
