1、滿足國標GB29364-2012《防火門監控器》的要求;
2、采用無極性二總線與防火門監控模塊、一體化門磁開關通訊
3、可對防火門開、閉及故障狀態有效的監測,并將信息傳輸?shù)?a href="http://www.yqtse.cn/category-187-b0.html">防火門監控器主機統一管理
4、延長防火門監控器的供電距離,給防火門監控終端執行機構集中供電,
5、分布式設置在樓層配電間等處,實現對就近控制,便于系統布線,降低工程造價,提高系統可靠性延長通訊距離形成更加完善穩定的監控網絡;
6、內置備用電源,主備自動切換。
7、分機通訊容量為2×128臺防火門監控終端設備;
8、系統采用CAN總線作為通訊平臺,結合AN專用通訊協議作為保障,接收主機命令,下達至防火門終端執行機構。

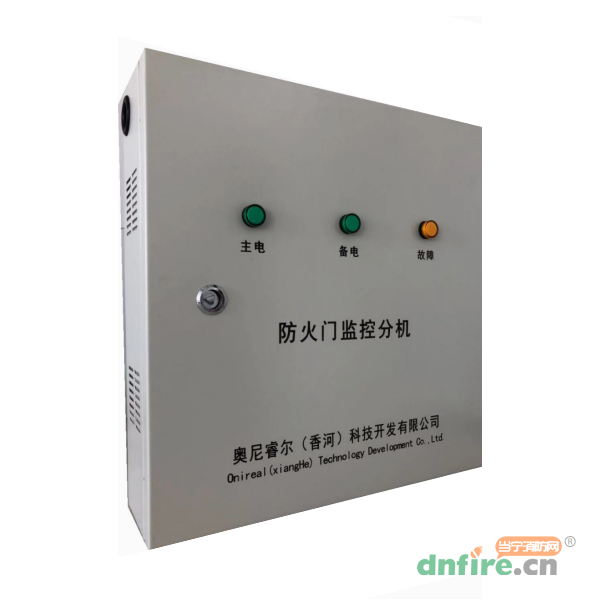

型號 | AN-FC-1000 |
名稱 | 防火門監控分機 |
品牌 | 奧尼睿爾 |
輸入電源 | 消防專用電源AC220V/50Hz |
輸入功率 | 150W/300W |
輸出電壓 | DC24V |
輸出電流 | 5A/10A |
報警功能 | LED光報警 |
備用電源 | 斷電后≥3小時 |
總線通訊方式 | CAN總線 |
通訊線要求 | NH-RVS-2×1.5mm² |
電源線 | NH-BV2×2.5mm² |
通訊容量 | ≤2X128臺防火門終端執行機構 |
通訊距離 | 可靠通訊距離為1500m |
供電距離 | 配接30臺常開終端執行機構≤200m |
環境溫度 | -20℃~+70℃ |
環境濕度 | 相對濕度≤95% |
海拔高度 | <4500m |
防護等級 | IP41 |
安裝方式 | 單面壁掛 |
外形尺寸 | 450mm×380mm×140mm |
產品名稱 | 產品型號 | 產品尺寸 | 安裝方式 |
防火門監控分機 | AN-FC-1000/150 | 450×380×140mm | 單面壁掛、底部距地1.3~1.5m |
防火門監控分機 | AN-FC-1000/300 | 450×380×140mm | 單面壁掛、底部距地1.3~1.5m |
