JTW-LD-JF6226纜式線型感溫火災探測器（俗稱感溫電纜）是一種新型的具備定溫報警功能、可重復使用的探測器，其主要性能指標達到發達國家同類產品先進技術水平，執行標準：GB16280-2014《線型感溫火災探測器》。

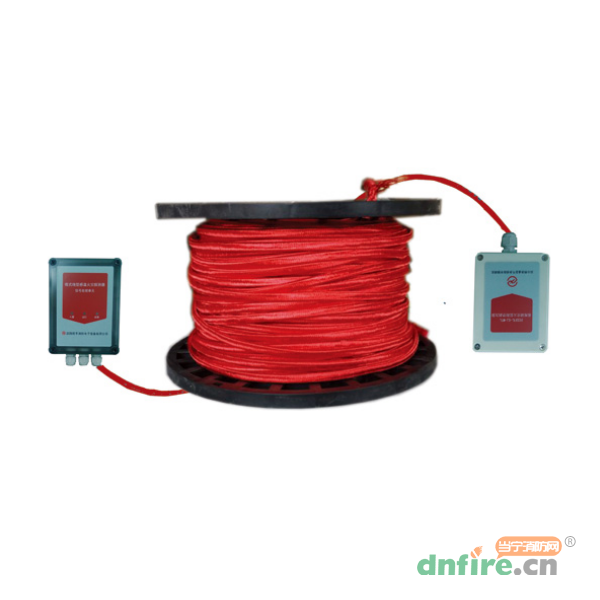

纜式線型感溫火災探測器由可恢復式差定溫感溫線纜、信號處理單元和接續部件三部分組成。探測器信號輸出采用繼電器無源觸點方式，可以和國內外任何種類的火災報警控制器連接，構成火災自動探測報警系統。
纜式線型感溫火災探測器的感溫線纜為溫度敏感元件，JTW-LCD-JF6226感溫線纜由三根分別擠塑有熱敏絕緣材料線芯絞合而成，（其中一根包有鋁箔的紅色線芯起抗拉作用）能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測，具備定溫報警可準確可靠的發出火警信號，有利于火情的及時發現避免造成更大的損失。
纜式線型感溫火災探測器工作原理是：當溫度上升至響應值時，感溫線纜線芯間的阻值躍變，導線間就會產生相應信號，再經過單片機微控制器利用模糊數學的計算方法做出火警判斷。
感溫線纜結構穩定，抗干擾性能良好材質柔軟方便施工。
采集模擬量信號綜合判斷。
在安全溫度范圍內探測器報警后不損壞感溫線纜，感溫線纜可重復使用。
滿足GB16280-2014中4.18條小尺寸高溫響應性能試驗要求和GB50116-2013中12.3.3條響應火焰規模不大于100mm的要求。
具有開路、短路兩種故障報警。
信號處理單元和接續部件外殼采用阻燃材料，抗腐蝕、抗老化。
帶手動火警模擬功能。
探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。
| 型號 | JTW-LD-JF6226 |
| 名稱 | 纜式線型感溫火災探測器 |
| 品牌 | 君豐 |
| 定溫報警溫度 | 85℃ |
| 最大使用長度 | 200m |
| 工作電壓 | DC24V |
| 允許電壓范圍 | DC20V～DC28V |
| 狀態指示 | 運行：綠色指示燈閃亮 |
| 火警：紅色指示燈常亮 | |
| 故障：黃色指示燈常亮 | |
| 報警復位 | 火警斷電復位、故障自動復位 |
| 靜態電流 | ≤15mA |
| 報警電流 | ≤25mA |
| 過流保護動作電流 | ＞50mA |
| 感溫線纜芯線絕緣電阻 | ≥10MΩ |
| 外殼防護等級 | IP65 |
| 適用溫度 | -10℃～+50℃ |
| 適用濕度 | ≤95%，不凝露 |
| 執行標準 | GB 16280-2014 |
信號處理單元接線端子定義：
感溫電纜終端盒接線端子定義：
