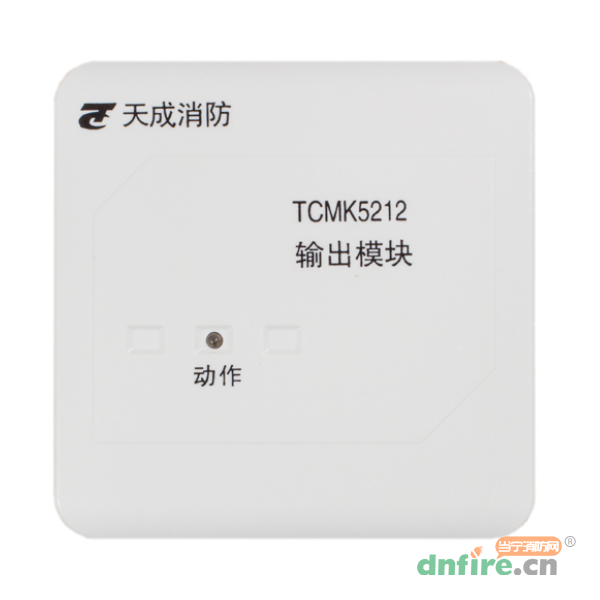

TCMK5212輸出模塊用于總線制消防廣播系統中正常廣播和消防廣播間的切換。
?線制:與控制器的信號二總線和電源二總線連接;可接入兩根消防廣播線及兩根音頻輸出線
?輸出容量:每只模塊最多可帶負載60W
?外形尺寸:86mm×86mm×40mm(帶底殼)
說明:
L1(7)、L2(8):總線輸入、無極性;
D1(9)、D2(10):電源輸入、無極性;
ZC1(2)、ZC2(1):背景廣播信號輸入端、無極性;
XF1(6)、XF2(5):消防廣播信號輸入端、無極性;
SP1(4)、SP2(3):連接音箱輸出端、無極性。
