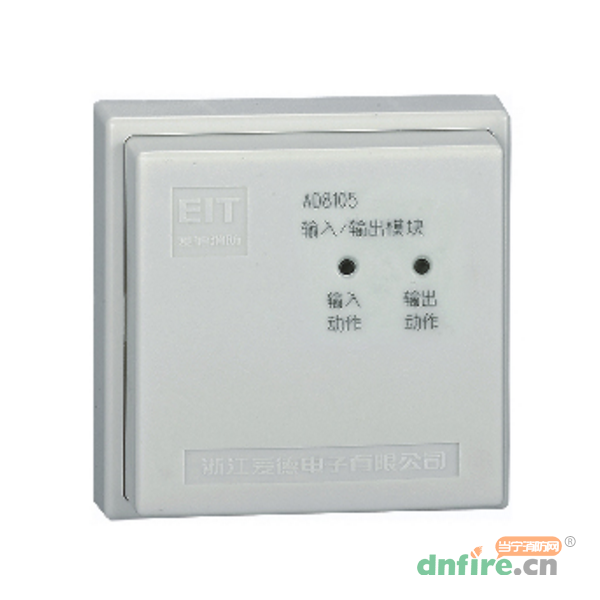

AD8105輸入輸出模塊用于控制消防聯動設備的啟動或停止,同時向消防控制中心傳送聯動設備動作時的回答信號。
1.二總線無極性,動作觸點輸出無需24V電源:
2.采用SMT表面貼裝工藝生產,自動化程度高,質量可靠。
3.電子編碼方式,抗潮濕能力強,編碼快捷可靠;
4.查拔式結構,易于安裝、調試;
5.輸出一組常開觸點與常閉觸點,觸點容量為DC24V/3A;
6.具有一個動作信號(無源觸點)反饋輸入端;
7.具有設備輸入端斷線監控功能(需要接接10K監控電阻)。
型號 | AD8105 |
名稱 | 輸入輸出模塊 |
品牌 | 愛德消防 |
工作電壓 | DC19V-26V總線提供(不需24V電源線) |
工作電流 | ≤0.4mA |
動作電流 | ≤3mA |
環境溫度 | -10~+50℃ |
相對濕度 | ≤95%不凝露 |
線制 | 二總線制、無極性 |
輸出觸點容量 | 24V/3A,110V/0.5A |
確認燈 | 紅色動作指示燈正常微亮,接收到啟動指令確認燈閃亮 |
紅色反饋指示燈正常狀態閃亮,設備反饋輸入后頻閃 | |
外形尺寸 | 110mm×90mm×46mm |
