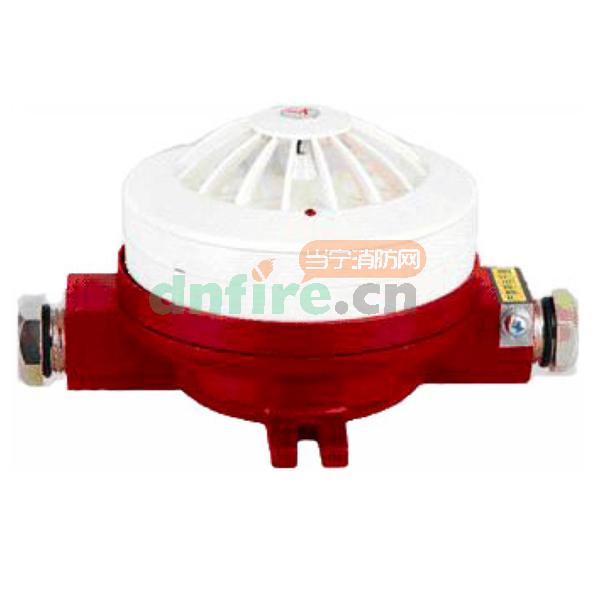

特別提醒:JTW-BCD-3005-B防爆差定溫火災探測器現已停產。
1、工作電壓:DC24V(由控制器主機經報警總線供給)
2、工作電流:靜態監控電流<240uA,報警電流3mA
3、防爆標志:ExdibIICT4
4、關聯設備:YA9401齊納安全柵
5、使用環境:溫度-10℃~50℃相對濕度可大于95%(40℃±2℃)
6、外形尺寸:150×119×86mm
7、安裝尺寸:合體下側左右對稱距離為94mm的安裝口
8、接線要求:信號總線BV線>1.0m㎡
1、總線制,帶地址。
2、安裝在防爆區,避開通風口及熱源位置。
旋轉取下本安感溫火災探測器,松開隔離防爆部分的固定螺絲,打開探測器的隔爆腔,按照如上接線試圖,S+、S-端子接火災報警控制器的報警總線,LZ+、LZ-接本質安全型探測器底座的S+、S-(一般情況,出廠時LZ+、LZ-與本質安全型探測器的S+、S-連線已接好),安裝時應注意不要將連線弄斷。連線接好后,設置探測器地址號,探測器地址設置采用2進制撥碼開關,前7位有效,地址范圍1~127,同一回路地址號唯一,不得重號。然后將探測器的防爆上蓋上好,防爆上蓋緊固螺釘應均勻擰緊,注意防爆面不要夾雜導線或其它異物。
