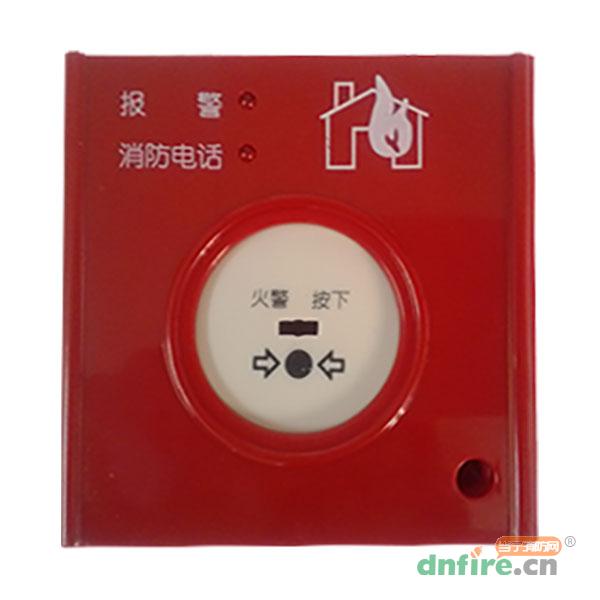

連接在火災報警控制器的信號總線上,提供一組可人為按下式開關,當開關被按下時,發出火災報警信號,并將該信號傳輸至火災報警控制器。
靜態電流 | <200μA | 環境溫度 | -10℃~+50℃ |
火警電流 | <2mA | 環境濕度 | ≤95%RH(40℃±2℃) |
工作電壓 | DC13V~24V | 外形尺寸 | 85*85*35mm |
·采用電子編碼方式進行編碼,占用回路單元一個編址點,編址點在1-255范圍內可設。
·可直接安裝在工程預埋的86系列的安裝盒上,也可采用明裝方式,安裝在手報明裝盒上。
·采用兩總線無極性工作方式。
·具有報警和電話線路(如果用)通斷狀態的指示。
·不用拆卸,采用專用鑰匙對觸發器件進行復位。
·將一字形螺絲刀插入手報右側的槽孔中,旋轉螺絲刀,打開手報外殼。

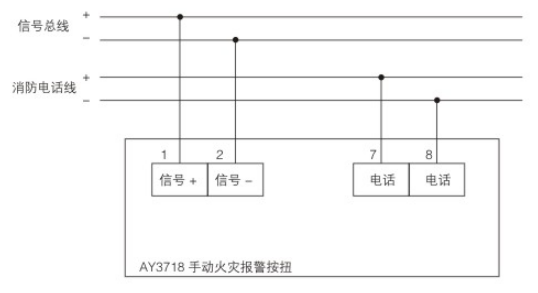

·對手動火災報警按扭進行編碼。·將連接線從引線孔中引出,按要求接在相應的端子上。
·用兩個ST2.9×10自攻螺絲釘將手動火災報警按鈕固定。
·將外殼扣上即可。布線要求同JTY-GD-AY3880點型光電感煙火災探測器。
