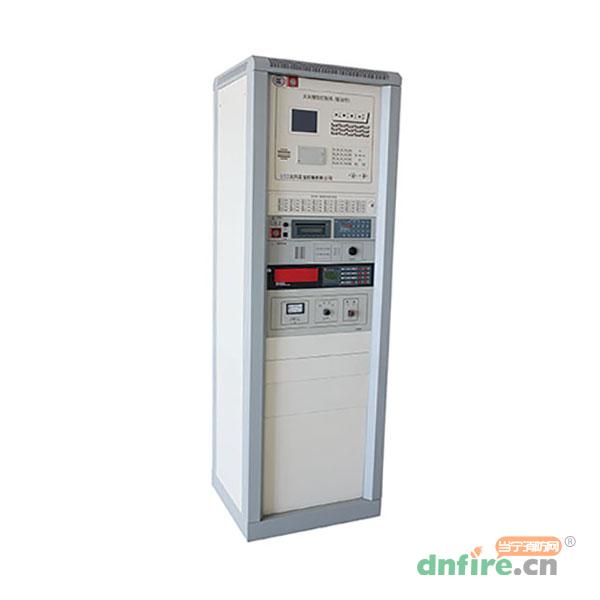

JB-TG-USC4000G火災報警控制器(聯動型)是一種適用于安裝在一般工業與民用建筑的立柜式火災報警控制器??梢杂糜诮M成區域報警系統、集中報警系統、控制中心報警系統??刂破骷嬗新?lián)動功能,可配接各類消防聯動系統。其性能指標滿足國家標準GB4717-2005《火災報警控制器》及國家標準GB16806-2006《消防聯動控制系統》的技術要求。
外形尺寸 | 555mm×600mm×1800mm |
負載容量 | 1~16回路,每回路最大254點,單一系統最大容量4064點總線設備 |
可以多臺控制器聯網使用,聯網控制器數量最多為16臺,聯網系統最大容量為65024點 | |
直控輸出點 | 可配接1~16回路USC4611多線控制盤,每個多線控制盤有16個直控點,最多256點 |
總線手動控制點 | 可配接1~16個USC4612總線控制盤,每個總線控制盤有32個控制點,最多512點 |
配接火災顯示盤數量 | 單臺主機最大數量為64個 |
通訊端口 | RS485口2個,一個用于多臺控制器聯網,另一個接火災顯示盤;RS232口一個,用于接CRT圖形顯示系統 |
環境溫度 | -10℃~40℃ |
相對濕度 | ≤RH95%(40℃) |
電源 | 主電源AC220V / 50HZ,備電DC24V/38Ah免維護鉛酸蓄電池 |
功耗 | ≤2000W |
總線通訊距離 | 1500m |
聯網通訊距離 | 1000m |
安裝要求參照國家標準GB50166-2007《火災自動報警系統施工及驗收規范》。
與總線設備連接的信號總線宜采用RVS-2×1.5mm²的雙絞銅芯線,穿金屬管或阻燃管敷設,為聯動設備提供電源總線宜采用RVS-2×2.5mm²的雙絞銅芯線,穿金屬管或阻燃管敷設。
