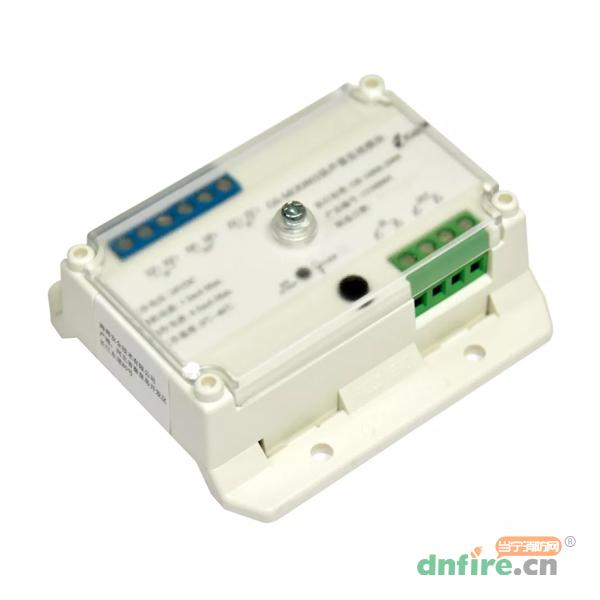

凱德GS-MOD802揚聲器監視模塊，用于總線制消防廣播系統中正常廣播和消防廣播間的切換。模塊在切換到消防廣播后自回答，并將切換信息傳回火災報警控制器，以表明切換成功。
GS-MOD802揚聲器監視模塊，用于總線制消防廣播系統中正常廣播和消防廣播間的切換。模塊在切換到消防廣播后自回答，并將切換信息傳回火災報警控制器，以表明切換成功。
微型化設計，節約空間，適合集中安裝（符合當前新設計規范需求）
軌道安裝和表面安裝兩種安裝方式
模塊與消防廣播主機間線路或模塊與音箱間線路發生短路、斷路，模塊向控制器發送故障信號
電子編碼，方便現場改寫
2線制，總線供電
低功耗
| 型號 | GS-MOD802 |
| 工作電壓 |
總線24V 允許范圍16V～28V |
| 工作電流 |
監視電流≤1.3mA 啟動電流≤4.5mA |
| 線制 | 與控制器用信號二總線連接；可接入兩根正常廣播線、兩根消防廣播線及兩根揚聲器線 |
| 容量 | 每只模塊最多可配接50個揚聲器 |
| 編碼方式 | 電子編碼方式，占用一個總線編碼點，編碼范圍可在1～252之間任意設定 |
| 使用環境 |
溫度：0℃～+40℃ 相對濕度：≤95%，不凝露 |
| 外殼防護等級 | IP30 |
| 外形尺寸 | 85.3mm×78mm×33mm |
| 執行標準 | GB16806-2006 |
GS-MOD802揚聲器監視模塊的外形尺寸及結構與GS-MOD8041輸入/輸出模塊相同，安裝方法也相同，其對外端子示意圖如下圖：
接線說明如下：
Z1、Z2：信號總線輸入端，無極性。
ZC1、ZC2：正常廣播線輸入端子。
XF1、XF2：消防廣播線輸入端子。
SP1、SP2：與揚聲器連接的端子。
布線要求：Z1、Z2可選用RVS雙絞線，截面積≥1.0mm2；正常廣播線ZC1、ZC2，消防廣播線XF1、XF2及揚聲器連接線SP1、SP2均采用RV線，截面積≥1.0mm2。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

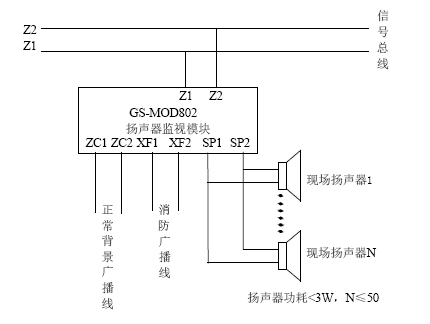

凱德GS-MOD802模塊在總線制消防廣播系統中的應用方法如圖下圖所示：
由于揚聲器內部有電阻，不需要單獨的終端電阻。
模塊上電初期會對揚聲器線路進行標定，需要保證揚聲器線路的穩定。大概10s左右。
