GS-PW-08智能電源盤是專門用來為消防系統供電的DC24V現場電源輸出設備。具有輸出噪聲小、穩定性強及安裝使用方便等特點,具有主備電自動切換、備電充電、備電保護功能。主備電自動切換保證了在主電掉電情況下,系統仍然能夠正常工作;完善的備電充電功能和備電保護功能,可確保蓄電池的循環使用。電源盤有三路輸出,輸出1為DC24V,輸出電流為2A,輸出2、3路為DC24V,輸出電流為8A,輸出2、3路內部并聯。
電源盤有三路輸出,輸出1路為DC24V,輸出電流為2A,輸出2、3路為DC24V,輸出電流為8A;輸出2、3路內部并聯
專門用來為消防系統供電的現場電源輸出設備
具有主備電自動切換、備電充電、備電保護功能
柜式安裝
型號 | GS-PW-08 |
額定輸出容量 | DC24V、10A |
使用環境 |
溫度:0℃~+40℃ 相對濕度:≤95%,不結露 |
電源 |
主電為交流220V+10% -15% 內裝DC24V 24Ah密封鉛酸電池作備電 |
外形尺寸 | 482.6mm×150.0mm×44.4mm |

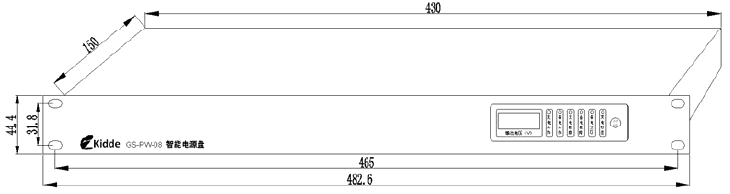

GS-PW-08智能電源盤外形示意圖如下:

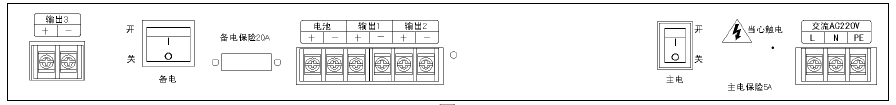

本電源盤采用面板式結構安裝,其接線板外接端子示意圖如下:
其中:
L、N、PE:交流220V電源端子(PE為機殼保護地線端子);
輸出1、輸出2、輸出3:DC24V輸出端子;
電池+、-:備電端子;
布線要求:建議DC24V電源輸出線采用RV2.5的電纜線。
