凱德GS-8102B火災聲光警報器，是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，由消防控制中心的火災報警控制器啟動警報器。警報器發出強烈的聲光信號，以達到提醒現場人員注意的目的。
GS-8102B火災聲光警報器，是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后,由消防控制中心的火災報警控制器啟動警報器。警報器發出強烈的聲光信號，以達到提醒現場人員注意的目的。
多只超高亮紅色發光二極管作為光源，顯示醒目
高分貝數聲音指示
電源掉電檢測功能
3種工作模式
4種音調可調
警報器和底座采用卡接方式
電子編碼，方便現場改寫
低功耗、壽命長
支持同步
| 型號 | GS-8102B |
| 工作電壓 |
總線電壓：總線24V，無極性 允許范圍：16V～28V 電源電壓：DC24V，無極性 允許范圍：DC20V～DC28V |
| 工作電流 |
總線監視電流≤0.24mA 總線動作電流≤1mA 電源監視電流≤0.6mA 電源動作電流≤30mA |
| 聲壓級 | 80dB～115dB（正前方3m水平處（A計權）） |
| 閃光頻率 | 1.12Hz~1.68Hz |
| 指示燈 |
紅色，正常監測狀態熄滅，報警時閃亮； 光指示周期：0.25S亮，0.5S滅 |
| 編碼方式 | 采用電子編碼方式，占一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 線制 | 四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接 |
| 使用環境 |
溫度：-10℃～+55℃ 相對濕度≤95%，不凝露 |
| 使用場所 | 室內 |
| 外形尺寸 | 92.4mm×164.5mm×56mm（帶底座） |
| 外殼防護等級 | IP30 |
| 殼體材料和顏色 | ABS，紅色 |
| 重量 | 約245g（帶底座） |
| 安裝孔距 | 60×60mm |
| 執行標準 | GB26851-2011 |

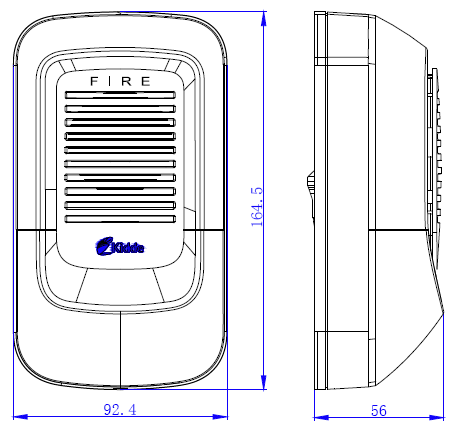

1、警報器外形示意圖如圖下：
2、安裝方法：
警告：安裝設備之前，請切斷回路的電源并確認全部底座已安裝牢靠且每一個底座的連接線準確無誤。
（1）安裝前應首先檢查外殼是否完好無損，標識是否齊全。

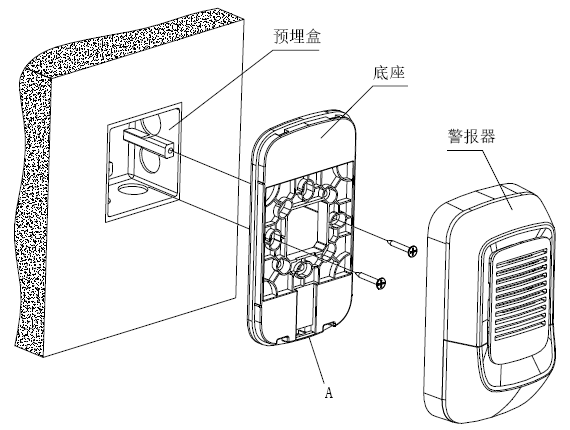

（2）警報器采用明裝方式，在普通高度空間下，以距頂棚0.2m處為宜，安裝方式如下：
◆安裝時，先用兩個螺釘將警報器底座固定在墻上的86H50型預埋盒上。
◆從警報器底座的進線孔中穿入電纜接在相應端子上，然后將警報器上部與底座卡接，再將警報器下方與底座卡接。
◆拆卸時，用一字螺絲刀從警報器后殼下方“A”處缺口向下插入，向下用力撬動，即可將警報器拆下。

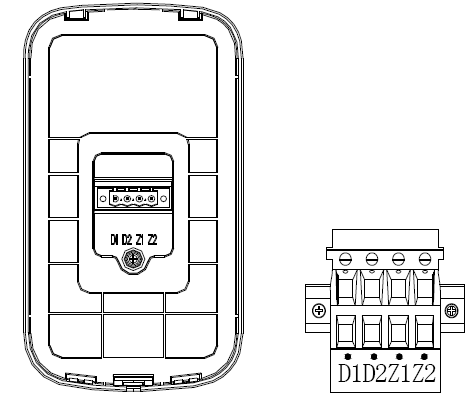

警報器端子標識示意圖如下：
端子接線說明如下：
D1、D2：接DC24V電源，無極性；
Z1、Z2：接控制器信號總線，無極性；
3、布線要求：
信號總線Z1、Z2采用RVS型雙絞線，截面積≥1.0mm2；電源線D1、D2采用BV線，截面積≥1.5mm2。
