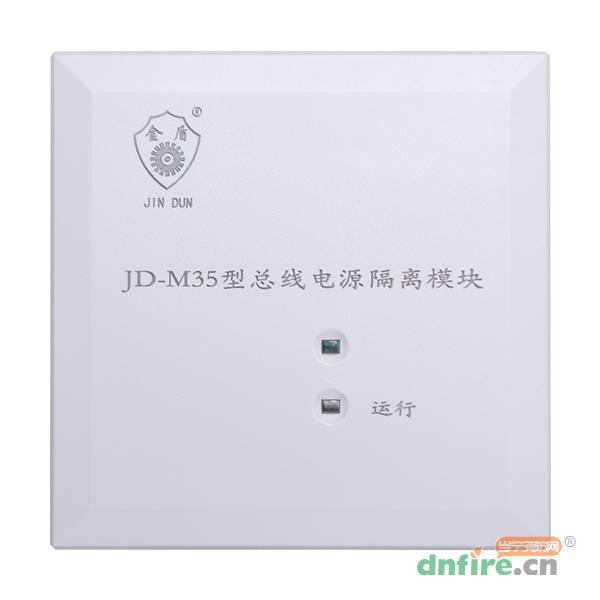

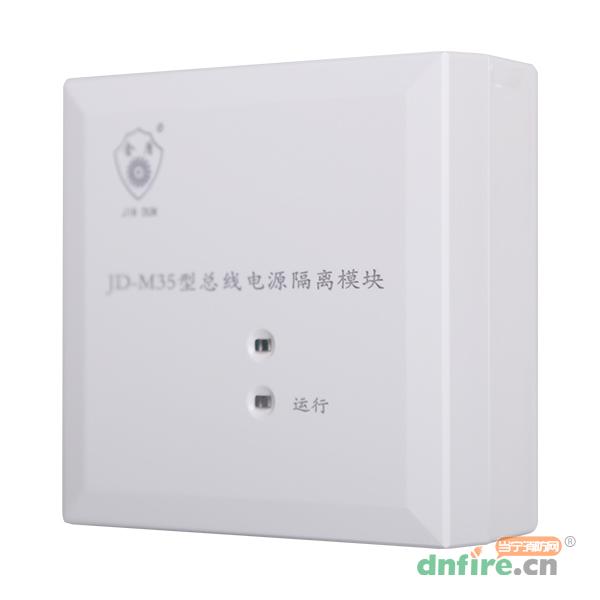

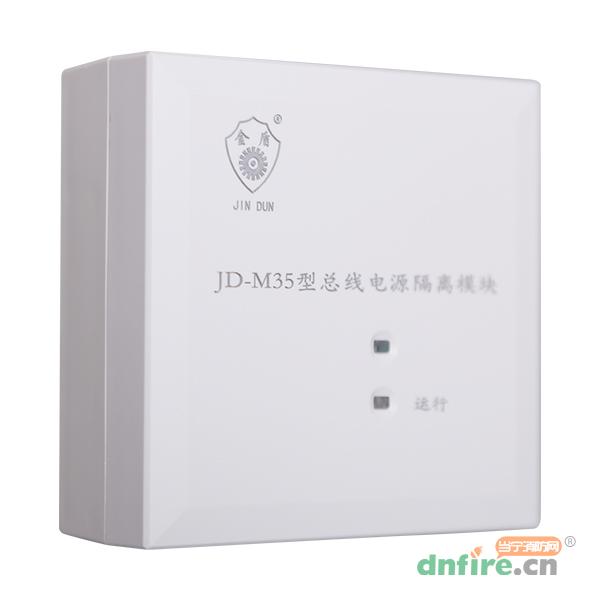

JD-M35總線電源隔離模塊是上海金盾消防公司研發的新一款模塊,能與火災報警控制器回路配套使用(如F11、F21、F61控制器等),工作穩定可靠,具有較強的抗干擾能力。主要用于隔離總線上發生短路部分的設備,保證總線上的其他設備工作正常。當故障部分的總線修復后,隔離模塊可自行恢復工作,將被隔離出去的部分重新納入系統(不占回路地址)。
電源:24V電源供電
工作電壓:DC24V
工作電流:短路隔離電流≤1.4mA;
運行燈:綠色,正常運行時運行燈閃爍,發生故障則運行燈無響應。
使用環境:
溫度:-10℃~+50℃
濕度:5%~95%RH,無凝水

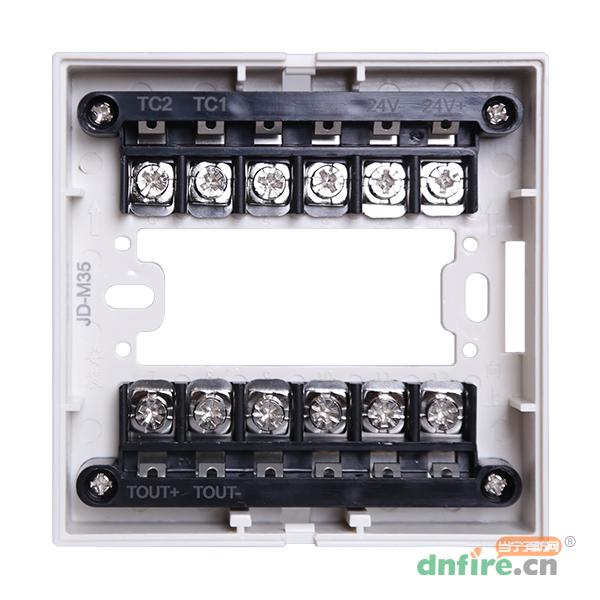

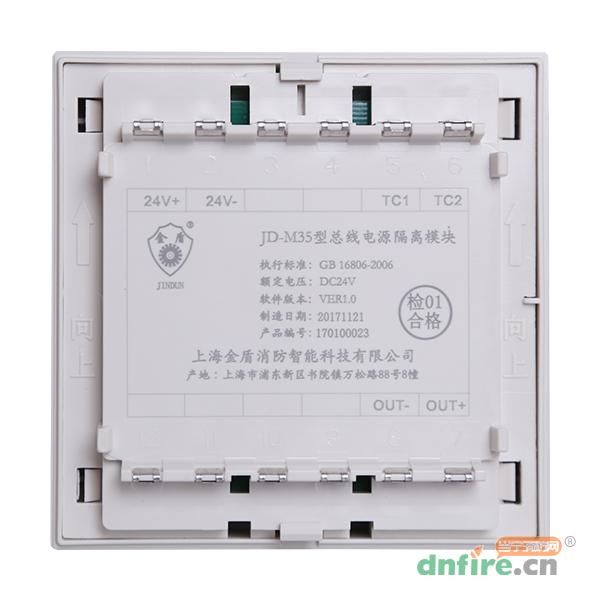

?。?)TC1,TC2:為報警回路總線輸入接線端子。
?。?)TOUT+,TOUT-:為報警回路總線輸出接線端子。
注:相同總線需要并接線,應盡量接在同一接線端子上!
