內置微處理器。
操作簡單,用手按下操作面板,即能實現向控制器報火警。
消火栓按鈕在報警后需要使用配套的專用鑰匙進行復位。
消火栓按鈕按下報警的同時有一組無源觸點輸出,觸點容量為DC30V/0.1A,用來控制消防水泵。
火災報警控制器確認消防水泵正常啟動運行后,向本消火栓按鈕發出命令點亮按鈕回答燈(綠色)。
二總線,無極性,功耗低。最遠傳輸距離1500m。報警總線采用ZR-RVS-2×1.5mm2雙絞線。
插拔式結構,易于施工、維護方便。
采用SMT表面貼裝工藝。
內容 | 技術參數 |
工作電壓 | DC19-28V控制器提供,調制型 |
工作溫度 | -10…+60℃ |
貯存溫度 | -30…+75℃ |
使用環境 | 室內型,采用防水濺設計 |
相對濕度 | ≤95%(40±2℃) |
監視電流 | ≤0.3mA (24V) |
報警電流 | ≤1mA (24V) |
編碼方式 | 使用專用電子編碼器 |
編碼范圍 | 1~200 |

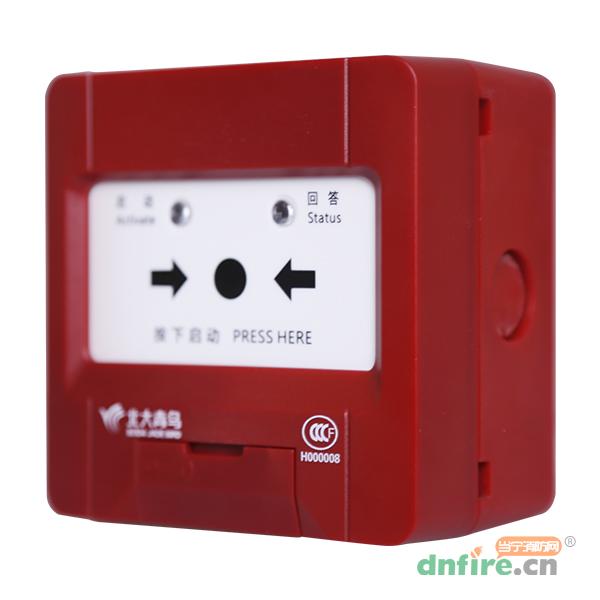

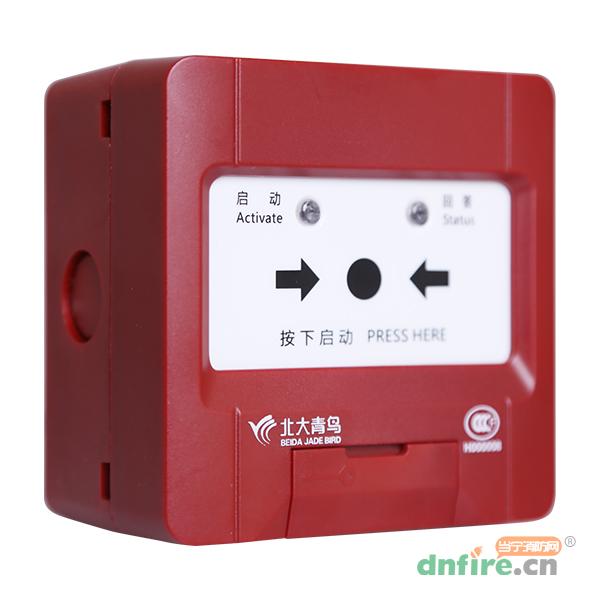

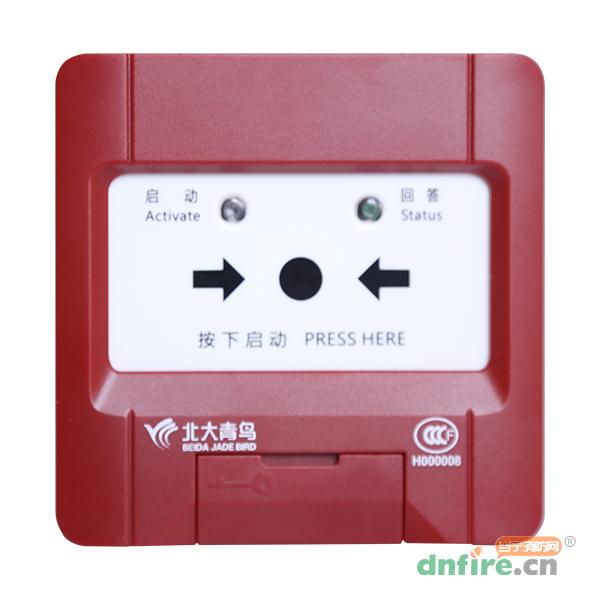

確認燈 | 監視狀態時啟動燈紅色閃亮,報警狀態時啟動 燈紅色常亮,消防水 泵啟動后回答燈綠色常亮 |

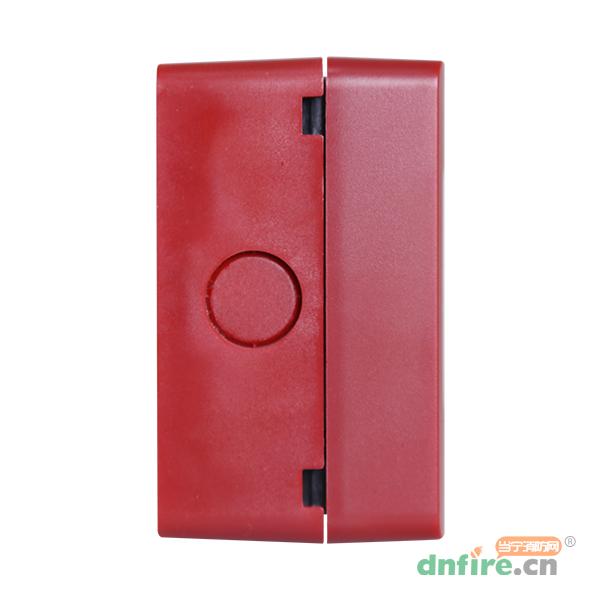

外形尺寸 | 90mm長×90mm寬×54mm高 |
線制 | 二總線,無極性 |
執行標準 | GB16806-2006《消防聯動控制系統》 |

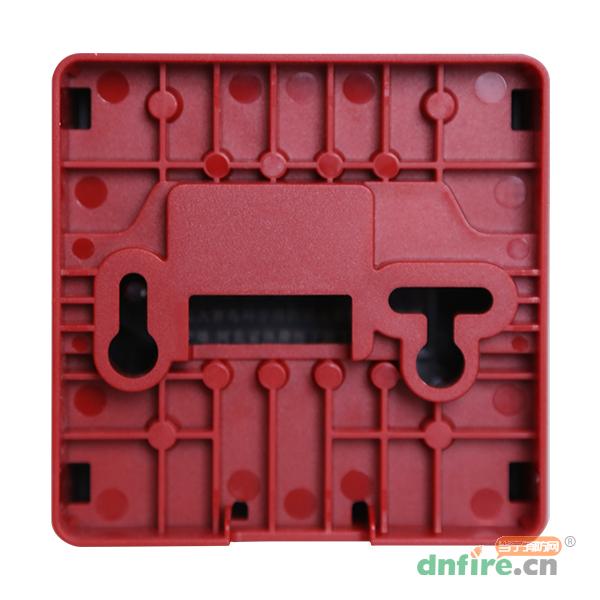

布線施工后,通過預埋盒或使用膨脹螺栓將底座固定在消火栓箱內的墻上,安裝孔距為 60mm(兼容 50mm 安裝孔距)。
探測總線采用 ZR-RVS-2×1.5mm 2 雙絞線。
安裝之前用專用電子編碼器對其寫入相應地址碼(1-200)。
說明 :

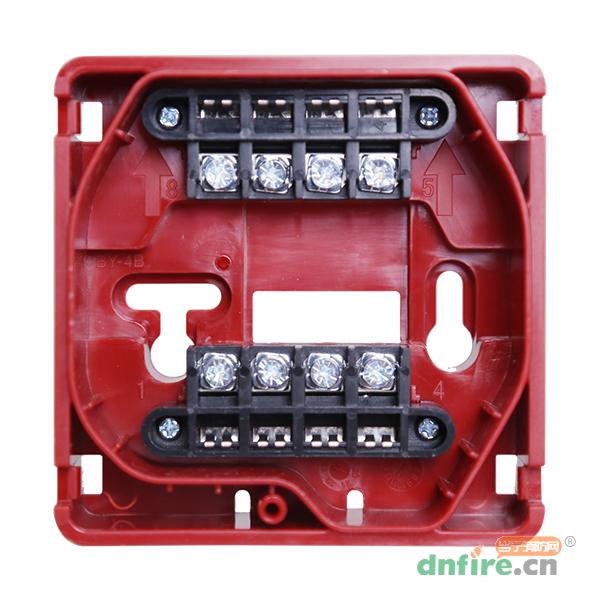

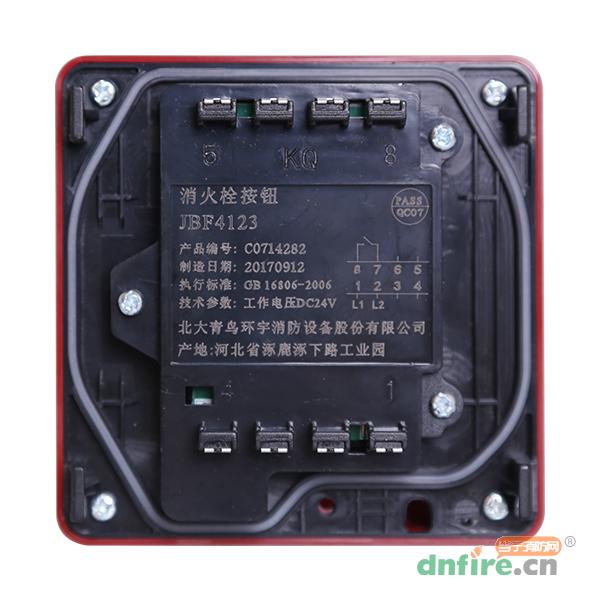

端子 1、2 分別接二總線 L1 和 L2,無極性。
端子 7、8 正常時為常開觸點,消火栓按鈕按下時閉合,用于輸出啟泵信號。
如現場需要消火栓按鈕直接啟泵則按上述示意圖接線,如不需則端子 7、8 端不需接電源線。
使用注意事項 :
通過專用電子編碼器對消火栓按鈕編碼,將其接入 JBF-11SF 系列火災報警控制器(聯動型)回路中。
在主機操作【自動登記】項后再進行手動登記,將其改為【消鈕】類型。
進入主機【安裝設置】項子菜單第 7 項【設置多線登記及故障檢測】項,將所對應控制消火栓泵的專線回路【外部設備為消防泵】項設置為“1”。此狀態下消火栓泵啟動并應答后,報警主機自動發出命令點亮消火栓按鈕回答燈。
