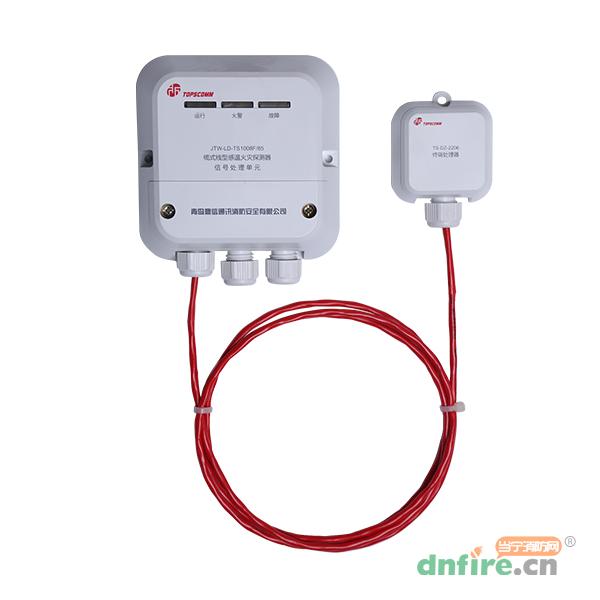

JTW-LD-TS1008F/85纜式線型感溫火災探測器（以下簡稱探測器）為可恢復式纜式線型定溫火災探測器，報警溫度為定溫85℃。該產品由信號處理單元、終端處理器、線型溫度傳感器三部分構成，可配接JB-QB-TS100N等火災報警控制器。
主要應用于以下場所：
?電纜設施：電纜隧道、電纜豎井、電纜夾層，電纜橋架等。
?電力設施：配電裝置、開關設備、變壓器，電抗器等。
?皮帶傳輸設施：運煤、運料皮帶，自動化生產線等。
?布線方便：無極性，二總線，無需單獨供電。
?強電保護：總線錯接AC220V﹢20%防護設計。
?通訊可靠：自主設計專用通訊芯片。
?低功耗：電源算法智能調控電路模塊工作。
?可重復使用：在安全溫度范圍內探測器報警后不損壞線型溫度傳感器。
?高防護等級。
| 工作電壓 | 總線16V～28V |
| 工作電流 | 監視電流≤1.5mA，動作電流≤2mA |
| 報警溫度 | 85℃ |
| 探測器類別 | 纜式、定溫、可恢復式、探測型 |
| 使用長度 | ≤200m |
| 防護等級 | IP66 |
| 線制 | 與火災報警控制器無極性二線制連接 |
| 殼體顏色 | 灰色（色號：Pantonecoolgray1U） |
| 適用環境 | 適用溫度：-10℃～+50℃ |
| 適用濕度(相對濕度)≤95%，不凝露 | |
| 信號處理單元安裝孔距 | 106.8mm |
| 外形尺寸 |
信號處理單元：120.0mm×120.0mm×42.5mm 終端處理器：60mm×60mm×30mm |
| 重量 | 信號處理單元約265克；終端處理器約48克 |
| 執行標準 | GB16280-2014 |

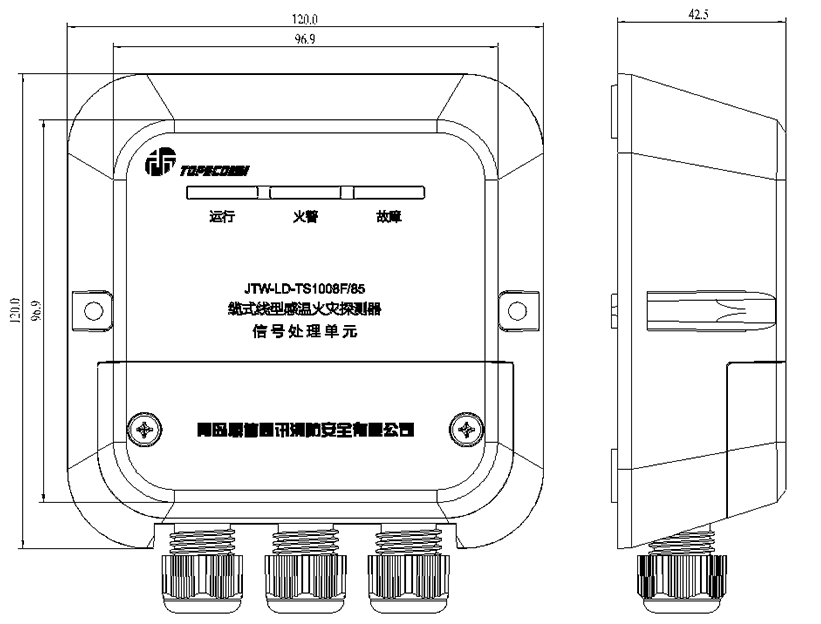

1.信號處理單元與終端處理器外形示意圖
2.工作原理
線型溫度傳感器結構為兩根包覆NTC熱敏特性材料的金屬導體相互絞合在一起，當傳感器受熱時，NTC熱敏特性材料電阻率會發生變化，從而導致兩根金屬導體間的電阻發生變化；信號處理單元定時檢測線型溫度傳感器阻值的變化，傳感器阻值的變化對應溫度的變化，當溫度達到設定值時發出火災報警信號。
1.安裝
探測器可以接入火災報警控制系統中，系統接線圖如圖
2.接線
信號處理單元接線端子：
B1、B2：總線輸入，無極性。
紅線L1、黑線L2：接線型溫度傳感器，其中L1接線型溫度傳感器紅色線，L2接線型溫度傳感器黑色線。
終端處理器接線端子：
L1、L2：接線型溫度傳感器，無極性。
布線：B1、B2宜采用帶護套雙絞線，截面積≥1.0mm2。為保證防水性能達到要求，電纜應采用外徑為6mm～8mm的護套電纜，并擰緊電纜接頭。
3.布線
探測器與被保護對象之間的布置方式一般可采用接觸式、懸掛式。其中接觸式又可采用正弦波平鋪、環繞或直線鋪設等方式，使線型溫度傳感器與被保護對象有盡可能多的接觸面積，增加系統的可靠性，接觸式布線方式如圖所示。懸掛式將線型溫度傳感器用固定支架懸掛在被保護對象的周圍，用于在被保護對象發生火災，其周圍溫度升高時的火災報警，懸掛式布線方式如圖
4.調試
探測器地址設定后，接入線型溫度傳感器及終端處理器，連入控制器。注冊操作后，檢查探測器工作狀態，運行指示燈應處于正常巡檢閃亮狀態。短接信號處理單元內的“故障”測試插針，探測器上報故障信息，故障指示燈常亮。短接信號處理單元內的“火警”測試插針，探測器上報火警信息，火警指示燈常亮，控制器發出火警信號。測試結束后，將測試插針插接在“正常”狀態。然后通過控制器進行復位操作，探測器恢復正常巡檢狀態。
1.參數設置
將線型感溫探測器和TS-BM-9502電子編碼器連接后即可對設備信息寫入或讀出。設備信息包括以下內容：
|
設備信息 |
設備信息 |
讀出 |
|
設備ID |
- |
√ |
|
設備LA |
√ |
√ |
|
設備UC |
√ |
√ |
|
描述信息 |
√ |
√ |
詳細操作請見TS-BM-9502電子編碼器安裝使用說明書。
2.指示說明
運行：綠色，運行時閃亮（周期約6s）；火警：紅色，報警時常亮；故障：黃色，故障時常亮。
?通信故障：檢查總線電壓是否正常，接線是否連接牢固。
?輸出斷路、短路故障：檢查線型溫度傳感器接線是否牢固，檢查線型溫度傳感器絕緣阻值是否正常。
?探測器應在即將調試前安裝，安裝前應采取相應的防塵、防潮、防腐蝕措施。
?探測器安裝結束后若需進行測試或維護，應先通知相關部門，以免造成不必要的報警聯動。
?定期進行模擬試驗，測試探測器是否工作正常。
