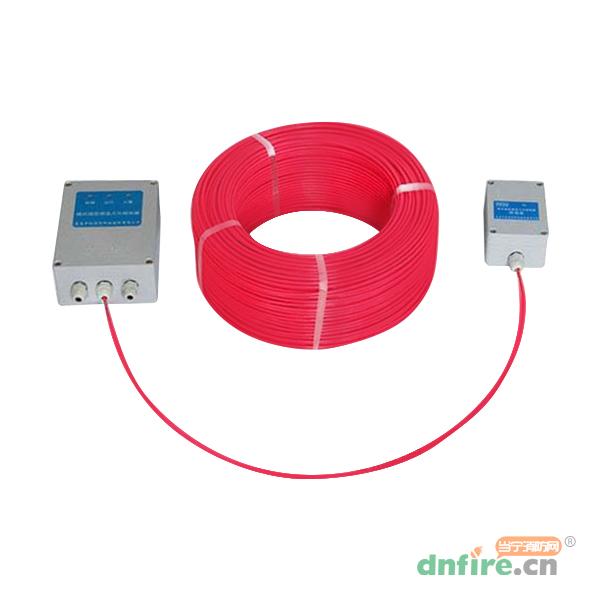

JTW-LCD-SF901纜式線型感溫火災探測器(以下簡稱探測器)是一種集差溫、定溫于一體的新型可重復使用的監測環境溫度變化的消防產品，主要由信號處理單元（微電腦處理器）、感溫線（電）纜、接續部件（終端盒）組成，探測器具有差溫定溫報警信號分別輸出的功能。探測器具有良好的環境適應性，能夠近距離或貼近保護，在各種潮濕、污染、粉塵的消防探測場所能夠高可靠地工作，所以被廣泛地應用在倉庫、貨場、油氣輸送管道、變壓器、皮帶輸送機及機車、配電盤等消防探測場所。特別適用于電纜隧道、電纜橋架、電纜井內的動力電纜及控制電纜的火警早期預報。
探測器的感溫線纜為溫度敏感元件，JTW-LCD-SF901感溫線纜由四根分別擠塑熱敏絕緣材料線和一根合金絲及一股金屬絲絞合而成（金屬絲為四根絲），能夠?qū)ρ刂浒惭b長度范圍內任意一點的溫度變化進行探測，除具備定溫報警外，還具有差溫報警特性，即環境溫度變化速率過大時，可迅速的發出火警信號，大大提高了探測器對溫度的響應速度，克服了傳統單一定溫探測器報警遲緩的弊端，有利于火情的及時發現避免造成更大的損失。工作原理當溫度（升溫速率）上升至響應值時，感溫線纜線芯間的阻值躍變，導線間就會產生相應信號，再經過單片機微控制器模糊數學的計算方法做出火警判斷。
其主要特點簡述如下：
1.感溫線纜結構穩定，抗干擾性能良好材質柔軟方便施工。
2.采集模擬量信號綜合判斷。
3.滿足GB16280-2014中4.18條小尺寸高溫響應性能試驗要求和GB50116-2013中12.3.3條響應火焰規模不大于100mm的要求。
4.在安全溫度范圍內探測器報警后不損壞感溫線纜，感溫線纜可重復使用。
5.定溫85℃、差溫10℃∕min、20℃∕min、30℃∕min。
6.具有開路、短路兩種故障報警。
7.微電腦處理器和終端盒外殼采用阻燃材料，抗腐蝕、抗老化。
8.帶手動火警模擬功能。
9.探測器抗干擾能力強，采用隔離檢測以及軟件抗干擾技術，可應用于強電磁場干擾的場所。
1.探測器類別：纜式、可恢復式、差溫、定溫
2.定溫、差溫報警溫度、環境溫度
| 型號 | 動作溫度℃ | 感溫線纜最高環境溫度℃ | 信號處理單元、接續部件環境溫度范圍℃ |
|
JTW-LCD-SF901 |
85±10% | 60 | D（-10~50） |
| 升溫速率 | 響應時間 | ||
| 10℃∕min | ≤180 | ||
| 20℃∕min | ≤95 | ||
| 30℃∕min | ≤70 |
3.最小報警長度：1m
4.最大使用長度：150m
5.感溫線纜芯線絕緣電阻：≥10MΩ
6.工作電壓：DC24V（85-110%）
7.靜態電流≤15mA
8.報警電流≤25mA
9.過流保護動作電流＞50 mA
10.報警復位：火警斷電復位、故障自動復位
11.狀態指示：運行：綠色指示燈閃亮火警：紅色指示燈常亮故障：黃色指示燈常亮
12.使用環境：相對濕度≤95%，不凝露
13.繼電器無源觸點輸出：火警DC24V/1A、故障DC24V/1A
14.外殼防護等級：IP66
15.執行標準：GB 16280-2014

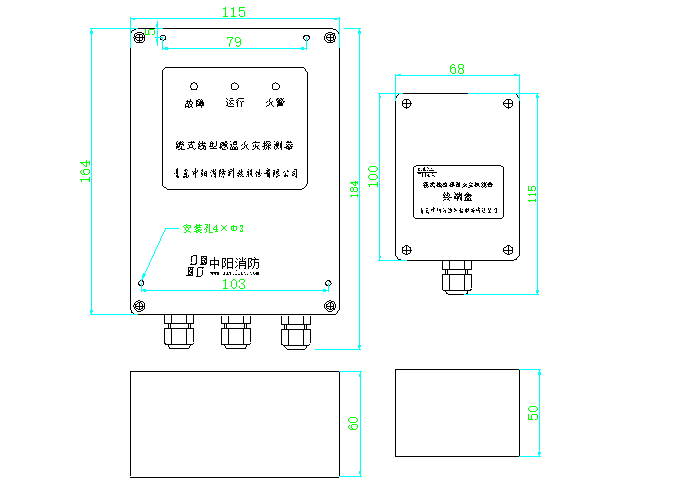

微電腦處理器和終端盒外形示意圖如圖1所示。
圖1 微電腦處理器和終端盒外形示意圖
