| 型號 | JTGB-UF-YJLH101Ex |
| 工作電壓 | DC24±5V |
| 監控電流 | 25mA±3mA |
| 報警電流 | 35mA±5mA |
| 光譜波段范圍 | 1.1～1.7、2.1～2.7、3.2um |
| 動作時間 | 5秒～10秒 |
| 靈敏度 | 1m～40m處能響應（火焰高數度0.1m～1.3m晃動火焰） |
| 監視范圍 | 正對探測器，視錐角約90° |
| 工作環境 |
溫度：-40℃～85℃ 濕度：≤98％（45±2） |
| 出線接口 | 4＂(φ20ｍｍ)螺母防爆軟管術 |
| 線制 | 紅黑電源線，黃白報警線，藍綠故障線 |

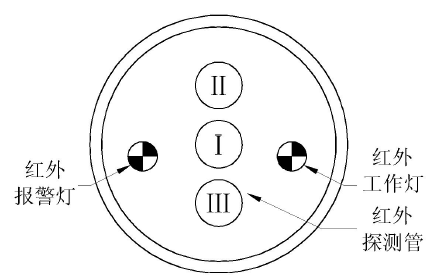

| 視窗指示燈 | 綠燈為工作燈、紅燈為報警燈 |
| 重量 | 0.7kg |
| 外形尺寸 | φ60×170（mm） |
| 輸出方式 | 報警繼電器、故障繼電器觸點輸出 |
| 外殼防護等級 | IP66 |
JTGB-UF-YJLH101Ex點型紅外火焰探測器正常工作時綠色工作指示燈常亮，故障繼電器態閉合藍綠線導通。發現火情時紅色預警指示燈常亮，當火指情強度達到報警時，綠色工作指示燈滅紅色預警指示燈保示持常亮同時火警繼電器閉合黃白線導通輸出火警信號。
該探測器是非編碼探測器，與總線制系統配接時，需通過編碼報警模塊（接口）轉接。
檢測時，根據驗收規范可采用模擬火源距探測器1米處晃動產生報警。

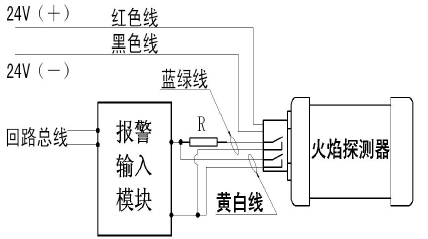

接線使用：接線如圖所示，其中紅黑線接24v電源正負極。使黃白線為報警繼電器觸點輸出，報警時閉合/正常時打開。
用藍綠線為故障繼電器觸點輸出，正常時閉合/故障時打開。
與將黃白線并接終端電阻、藍綠線串接終端電阻。
維日常維護：為保證探測器能量好的工作，應至少每三個月護對探測器進行一次測試。一旦發現探測器損壞應盡快維修或更換。不宜明火測試時可使用火源模擬器進行。
JTGB-UF-YJLH101Ex點型紅外火焰探測器適用場所：
1．易燃物品的運輸、儲存、生產等場所；
2．變電設施、發動機房、發電站等環境；
3．嚴禁明火的場地，如：液化氣站、汽車庫、加油站等地方；
4．惡劣環境及其它探測器難以發揮作用的。
JTGB-UF-YJLH101Ex點型紅外火焰探測器不適用場所：
1．火災初期有明顯的陰燃階段；
2．經常有強電弧光，放射性物質及有強紅外輻射的地方；
3．較強空氣對流，如有較大風場合；
4．通常情況下風速大于3級的場所。
