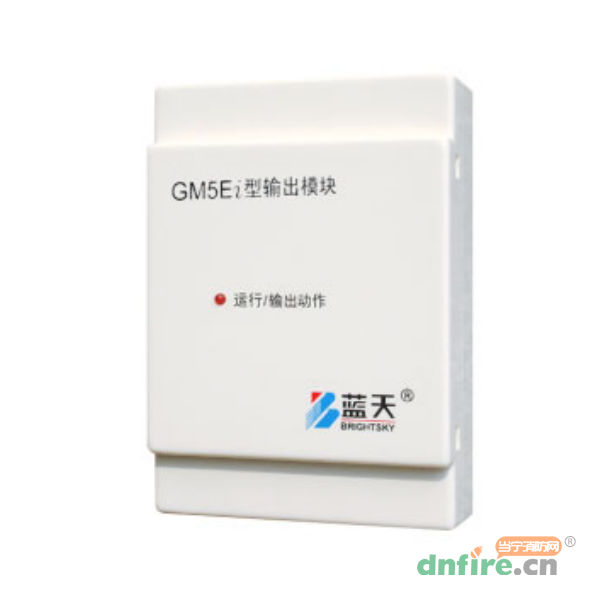

GM5Ei型輸出模塊是專門針對各種使用環境面而設計的可地址編碼的具有廣播信號切換功能的輸出模塊。控制器發出的啟、停信號通過報警總線可控制現場輸出模塊動作,若啟動則將相應的廣播信號經模塊切換輸出到被動型設備(喇叭)上。GM5Ei型輸出模塊可將正常監視、故障信號傳輸?shù)綀缶偩€上,它是以開關量方式傳輸信號及繼電器觸點轉接輸出的。該模塊具有斷線、短路故障檢測功能。
低功耗、總線制(四總線、有極性),可視同一個火災探測器掛在報警總線上,施工方便,使用靈活
既可作控制器與被控設備的聯動控制執行部件,又可檢測被控設備(喇叭)及輸入信號的斷線、短路故障信號
繼電器輸出二對常開、常閉轉換觸點(AC125V/1A),可切換背景音樂信號和消防廣播信號
技術要求 |
符合GB16806-2006標準要求 |
工作電壓 |
DC18~26V |
監視電流 |
報警總線(T+、T-)≤390uA |
報警電流 |
報警總線(T+、T-)≤2.6mA |
確認燈 |
運行/輸出動作燈(紅色):正常為紅色閃亮,啟動時為常亮 |
線制 |

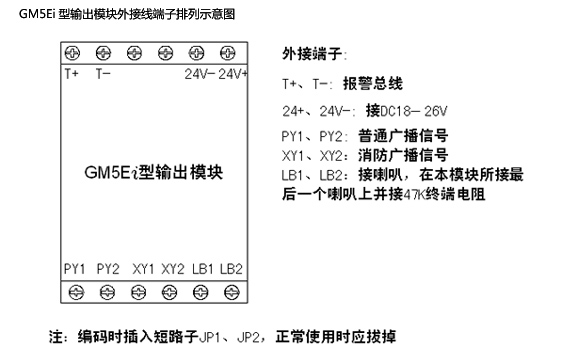

二根報警總線:T+、T-;二根電源總線:DC24V |
觸點容量 |
DC24V 2A (AC125V 1A) |
觸點數量 |
二付常開、常閉觸點同步轉換 |
工作溫度 |
-10℃~+55℃ |
相對濕度 |
≤95% |
外形尺寸 |
85mm*34mm*120mm(L*W*H) |
重量 |
約220克 |
顏色 |
乳白色 |
