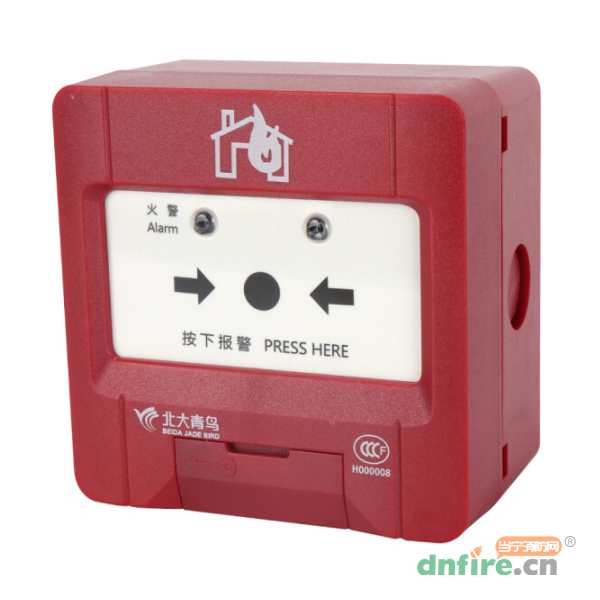

JBF4121內置微處理器。
操作簡單,用手按下操作面板,即能實現向控制器報火警。
手動報警按鈕在報警后需要使用配套的專用鑰匙進行復位。
有一組無源觸點輸出,觸點容量DC30V/0.1A,用于控制現場聲光警報裝置。
二總線,無極性,功耗低,最遠傳輸距離1500m。采用ZR-RVS-2×1.5mm2雙絞線。
插拔式結構,易于施工、維護方便。
采用SMT表面貼裝工藝。
內容 | 技術參數 |
工作電壓 | DC19-28V |
工作溫度 | -10~+60℃ |
貯存溫度 | -30·+75℃ |
使用環境 | 室內型 |
相對濕度 | ≤95%(40±2℃) |
監視電流 | ≤0.3mA (24V) |
報警電流 | ≤1mA (24V) |
編碼方式 | 使用專用電子編碼器 |
編碼范圍 | 1-200 |
確 認 燈 | 監視狀態瞬時閃亮,報警時紅色常亮 |
外形尺寸 | 90mm長 × 90mm 寬 × 54mm 高 |
線 制 | 二總線,無極性 |
布線施工后,通過預埋盒或使用膨脹螺絲將底座固定在墻上,安裝孔距為60mm。
探測總線采用ZR-RVS-2×1.5mm2雙絞線。
安裝之前用專用電子編碼器對其寫入相應地址碼(1-200)。
手報部件應在布線檢查后、調試之前安裝,以防止因不恰當安裝作業造成損失。

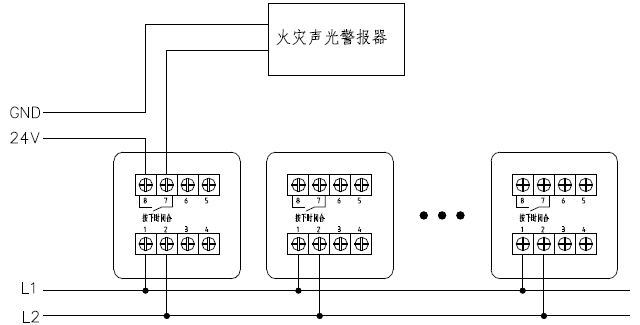

端子1、2 分別接二總線L1 和L2,無極性。
端子7、8 正常時為常開觸點,手動報警按鈕按下時閉合,可用來控制現場聲光報警器,需另接24V 電源。嚴禁使用此觸點控制大功率設備和強電設備。
