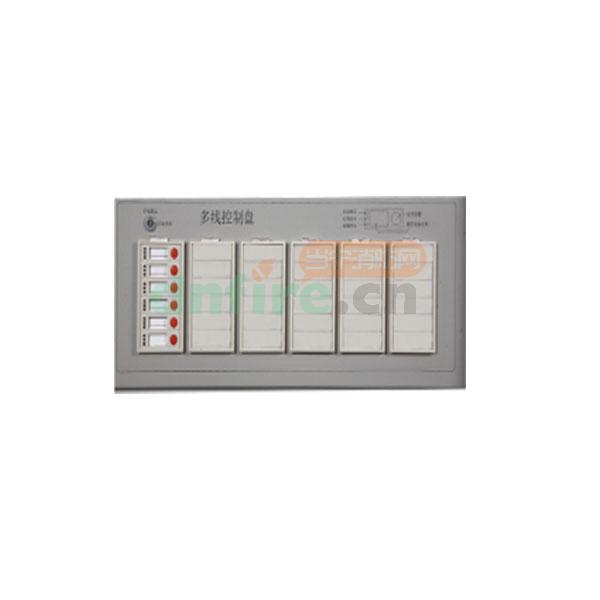

一、TX3518多線控制盤概述：

TX3518多線控制盤實際是火災報警控制器上直控單元的一個擴展，以下簡稱控制盤?？刂票P通過RS485與火災報警控制器進行通訊，RS485接收到控制器的通訊幀，解析數據，根據命令收集直控點狀態、啟動和停止直控點等等。
控制盤具有如下主要特點：
1) 內置微處理器；
2) RS485通訊方式，地址由撥碼開關編碼，最大可連接16個控制盤設備；
3) 直控點點數6--36任選擴展；
4) 操作簡單，外觀整潔，使用方便，高可靠性
控制盤它實現的基本功能如下：
1) 按鍵可直接控制直控點啟/停操作，并以無源方式輸出；
2) 電鎖直接對直控點進行手動允許和禁止操作；
3) 直控點設有啟動狀態、反饋狀態和故障狀態指示，將狀態信息傳送至控制器；
4) 編輯控制器聯動邏輯對每個直控點進行聯動操作；

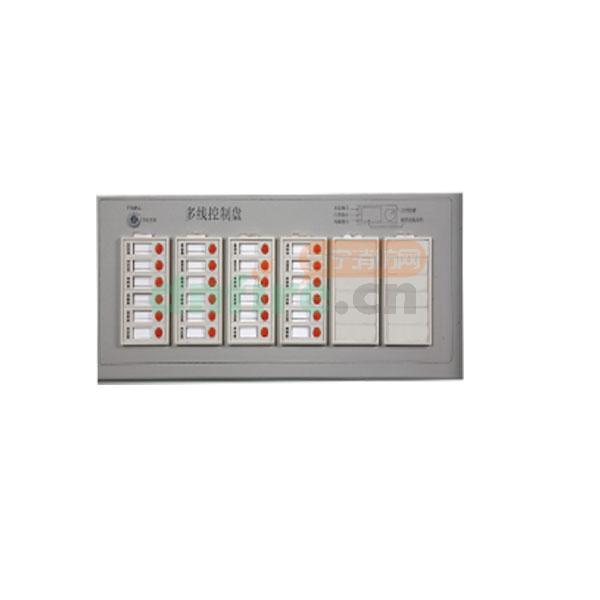

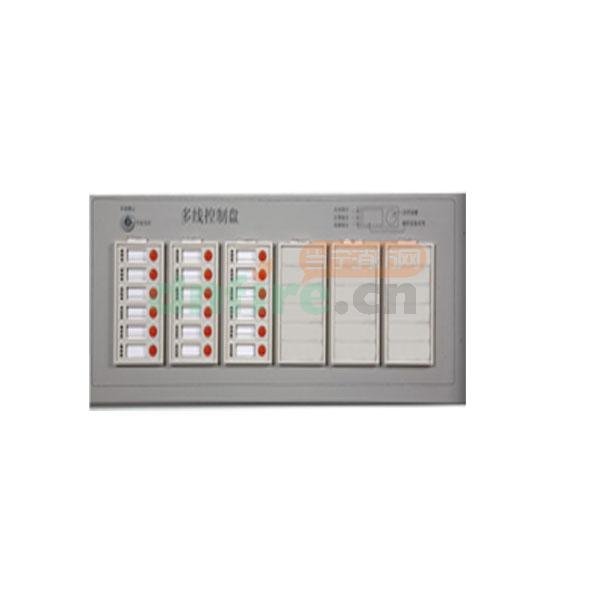

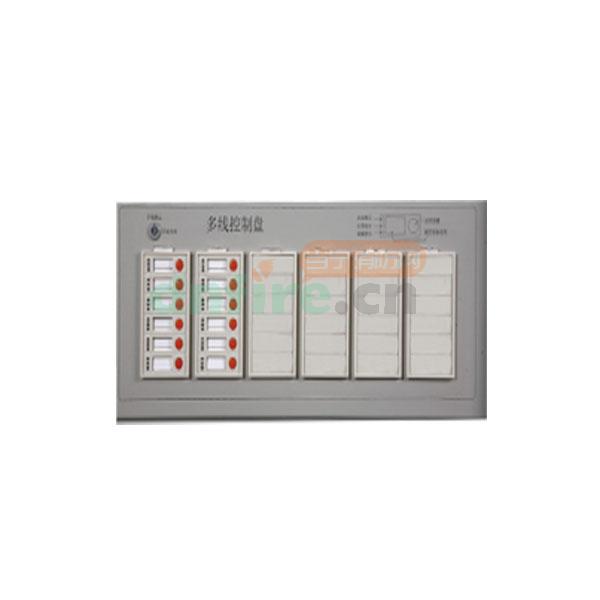

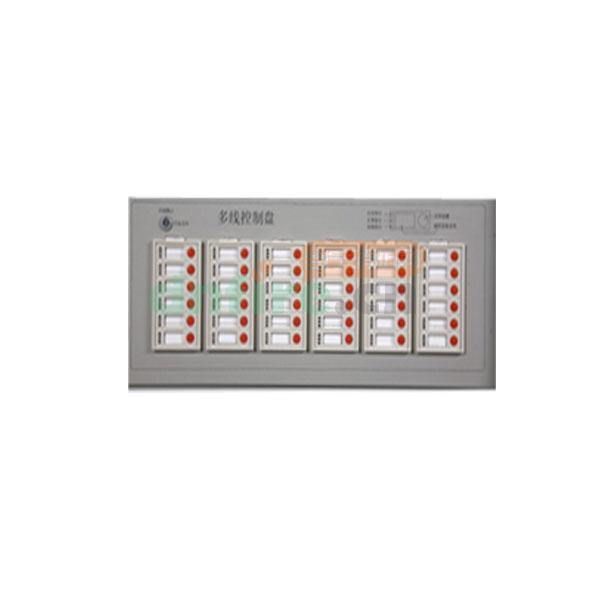

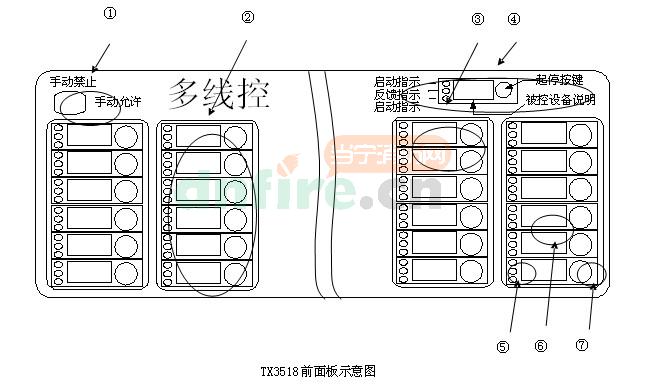

① 電鎖
② 多線控制盤單元

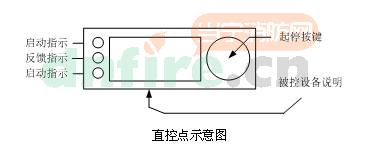

③ 多線控制直控點
④ 多線控制直控點標識示意圖
⑤ 狀態指示燈
⑥ 多線控制直控點標識卡位置
⑦ 操作按鍵

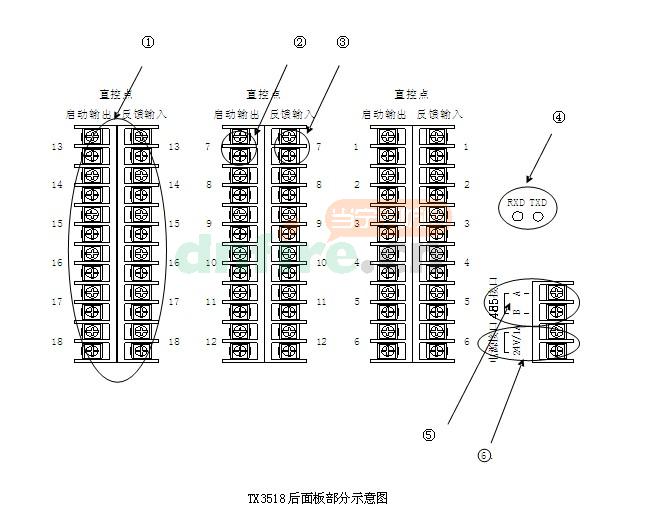

① 多線控制盤直控點輸入輸出單元端子
② 直控點啟動輸出
③ 直控點反饋輸入
④ RS485通訊指示
⑤ RS485通訊A\B接口
⑥ 24V輸入電源接口

二、TX3518多線控制盤技術參數：

1) 工作電壓: 24V±10%；
2) 工作電流: ≤500mA；
3) 直控點數: 6～36路，可選；
4) 反饋直控點: 無源輸入，反饋終端電阻范圍為5K～15K；
5) 輸出直控點: 無源輸出，負載容量為2A /30VDC，阻抗≤100mΩ；
6) RS485通訊方式，9位，多機通訊方式，CRC校驗；
7) 最大容量為 16個控制盤設備；
8) 使用環境：溫度： -10℃～+50℃，相對濕度：≤95%，不凝露；
9) 監控線制:采用RVS-2X1.5mm2雙絞線；
10) 外形尺寸(長×寬×高)：480mm×177.5mm×253mm。

三、TX3518多線控制盤設備布線：

布線要求：
1) RS485線采用RVS雙絞線，截面積≥1.0mm2；
2) 電源線采用截面積≥1.5mm2的阻燃線。
3) 導線應有顏色標識以防接錯。

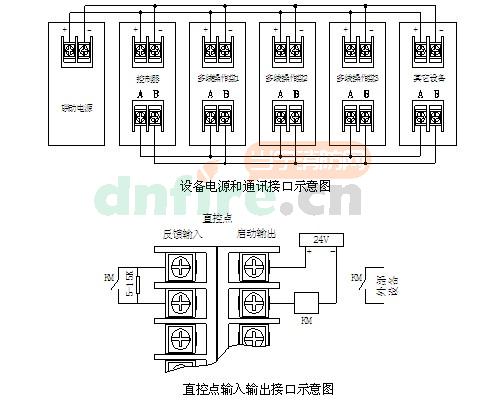

設備電源電源線從機柜24V電源端子引出，接入電源接口中，連接電源時應注意電源正負極性，以及設備電源的標識，防止接反。
通訊接口采用雙絞線連接方式，注意保證各個RS485設備為手拉手的拓撲連接方式。

四、TX3518多線控制盤使用方法：

1) 本機地址確定

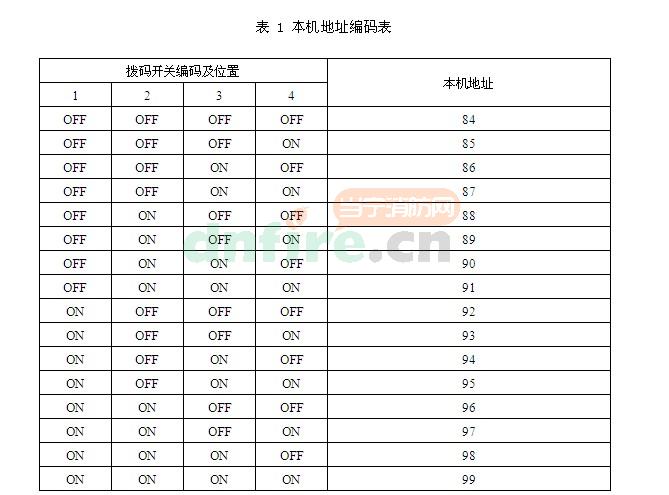

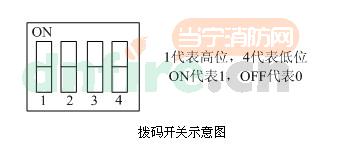

控制盤本機地址由通訊板SW撥碼開關確定，編碼規則如下：
l 1位置代表高位，4位置代表低位；
l ON位置代表1，OFF代表0；
l 設備本機地址 = 撥碼開關編碼值 + 84。

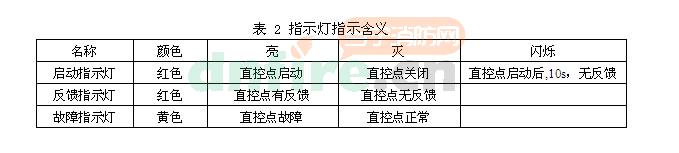

2) 指示燈

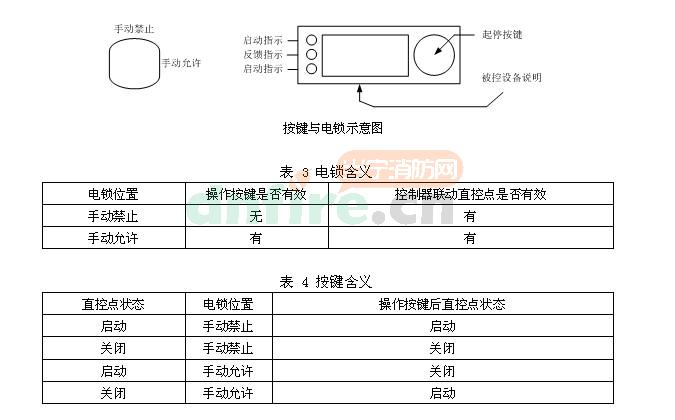

3) 按鍵與電鎖

4) 與控制器聯動設置
請參考控制器相關章節，進行聯動設置。
