一、QH100可燃氣體報警控制器概述

　　◆QH100型可燃氣體報警控制器是專門為工業場所設計的產品，可以連接多路可燃氣體探測器，同時顯示多路探測器所在區域的可燃氣體濃度，當任何被保護區域可燃氣體濃度超過設定的報警閥值時候，控制器可以發出相應的聲光報警信號，并繼續監視報警區域燃氣濃度動態。

　　◆可為任何一路探測器設置兩個報警閥值（低限報警和高限報警），從而實現分級控制。

　　◆QH100型控制器設置有總的報警繼電器（低限報警繼電器和高限報警繼電器），當被保護區中任一區域的燃氣濃度達到報警時，對應的總報警繼電器動作。

　　◆QH100型控制器設置有總的故障繼電器。

　　◆可實現多路氣體探測器的同時監視和控制。

　　◆QH100型控制器裝有一塊128×64點陣液晶指示器，用于實時顯示各個區域的可燃氣體濃度、報警和故障信息，中文顯示，直觀明了。

　　◆QH100型控制器依據中國國家標準GB16808-2008可燃氣體報警控制器設計。

 二、QH100可燃氣體報警控制器產品技術指標

　　●執行標準：GB16808-2008可燃氣體報警控制器；

　　●主電：220VAC（+10%、-15%）；

　　●備電：2*12VDC7Ah鉛酸電池（選配）；

　　●功耗：整機功耗≤20W；

　　●探測器接口方式：總線方式：4線制（+24VP、GND、L+、L-）；

　　●系統容量：總線回路連接16只可燃氣體探測器；

　　●信息顯示：128*64點陣LCD藍色背光（報警信息、濃度信息、故障信息、屏蔽信息）；

　　●狀態顯示：LED指示燈；

　　●報警級別：一級（低限）報警、二級（高限）報警

　　●聲響顯示：故障、報警聲，90dB；

　　●歷史記錄：內置存儲器，可以記錄報警、故障、操作記錄1000條；

　　●總繼電器輸出：一級報警繼電器、二級報警繼電器、故障繼電器；

　　●通訊接口：Modbus(RS485),Canbus；

　　●繼電器觸點容量：3A@30VDC3A@125VAC；

　　●安裝方式：壁掛；

　　●工作溫度：-10～50℃；

　　●工作濕度：≤95%RH不結露；

　　●防護等級：IP4X；

三、QH100可燃氣體報警控制器產品技術指標安裝與接線

　　掛裝　　

　　如圖所示，QH100型控制器采用壁掛式安裝。按機箱上安裝孔的位置，在墻面鉆二個直徑10毫米，深度40毫米的孔，用直徑6毫米的膨脹螺栓將機箱固定在墻面上。

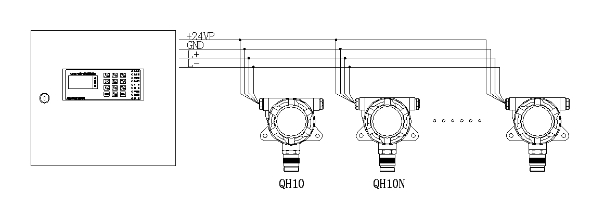

　　系統構成　

　　如圖所示QH100型控制器輸出四總線與QH10或QH10N型測量范圍為0～100%LEL的點型可燃氣體探測器連接構成保護區域。QH100型控制器總線回路可攜帶16只可燃氣體探測器。

　　端子接線

　　供電端子　

　　+28V、GND是控制電路的供電端子，有開關電源輸入（僅供設備內部使用）。

　　B+、B-是控制電路的蓄電池供電端子（僅供設備內部使用），同時控制電路對蓄電池充電（AC220V時開機上電），有用戶選配。

　　注意：QH100型控制器在AC220V開機上電后，控制電路對電池充電，當失去AC220V時，自動切換蓄電池供電。蓄電池不具備上電開機功能。蓄電池是易耗品。

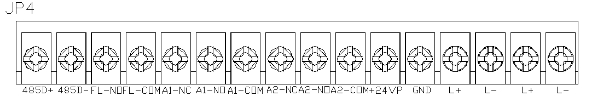

　　輸出端子

　　485D+、485D-是ModBus端口；

　　FL-NO、FL-COM是總報故障繼電器的輸出，當有故障時，有常開轉常閉。故障消失常閉轉常開。

　　A1-NC、A1-NO、A1-COM是一級報警繼電器的輸出，NO與COM為常開觸點，NC與COM為常閉觸點，當報警時，常開轉常閉，常閉轉常開。

　　A2-NC、A2-NO、A2-COM是二級報警繼電器的輸出，NO與COM為常開觸點，NC與COM為常閉觸點，當報警時，常開轉常閉，常閉轉常開。

　　+24VP、GND是總線供電輸出，最多可接16只探測器。

　　L+、L-是總線數據線。
