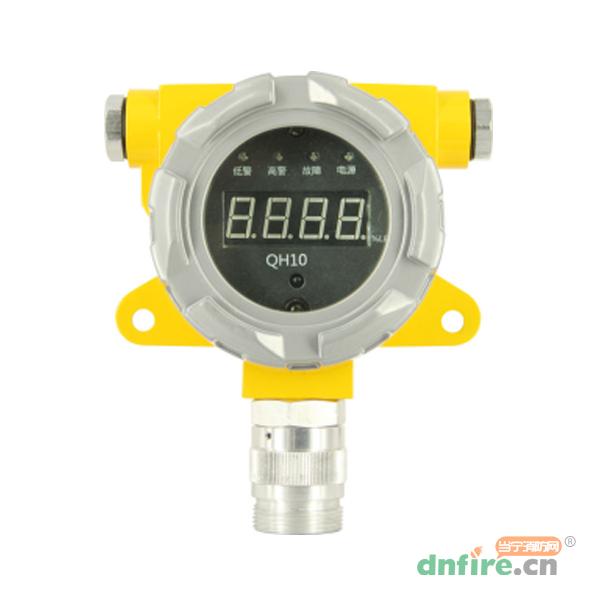

一、 QH10型測量范圍為0～100%LEL點型可燃?xì)怏w探測器概述

　　QH10型測量范圍為0～100%LEL的點型可燃?xì)怏w探測器采用催化燃燒式傳感器。紅外遙控編程和控制。傳感器組件內置微控制器和軟件線性溫度補償算法，可實現現場一人標定。

　　QH10型測量范圍為0～100%LEL的點型可燃?xì)怏w探測器可在以下爆炸環境對氣體進行檢測：

　　電氣設備Ⅰ類或Ⅱ類爆炸環境，及Ⅱ類電氣設備中A、B、C類爆炸環境，T6組設備（ExdIICT6)；

　　探測器的傳感器組件部分可以整體拆卸，便于更換傳感器；

　　探測器所有接線都是通過探測器機殼內部端子完成。機殼上蓋可以取下，便于接線或其他安全操作。

二、 QH10型測量范圍為0～100%LEL點型可燃?xì)怏w探測器產品技術指標

三、 QH10型測量范圍為0～100%LEL點型可燃?xì)怏w探測器安裝與接線

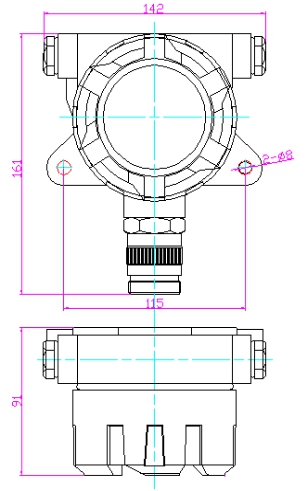

　　探測器外形及安裝尺寸

　　QH10型測量范圍為0～100%LEL的點型可燃?xì)怏w探測器由主體殼體、智能傳感器套件組成。其殼體主要由底殼、上蓋、O形圈及電纜引入組件等組成，殼體起到隔爆和防護的作用。智能傳感器由氣敏傳感器電路及外殼組成，與殼體之間采用澆封及隔爆螺紋聯接。

　　檢查

　　安裝前進行下列檢查，若不符合要求，不允許使用

　　●防爆級別、組別須符合爆炸性混合物場所的需要。

　　●所有防爆零部件無裂紋和影響性能的缺陷，防爆外殼和各零部件間連接可靠。

　　3.3安裝

　　3.3.1安裝位置

　　可燃及有毒氣體探測器的安裝位置應根據國家標準GB50493-2009中的相應規定及設計圖紙確定的位置安裝。

　　探測器安裝位置應選在潛在泄漏點或氣體聚積處，建議安裝在可能有可燃性氣體泄漏的地點處一米范圍內（視氣體種類或高或低），這樣探測器實際反應速度較快。探測器的安裝位置還應綜合考慮空氣流動的速度、方向、潛在泄漏源的相對位置和通風條件而定，并便于維護和標定。注：禁止將探測器直接安裝在熱源或振動源上。

　　當探測器安裝在室外時，可依據泄漏點布置探測器，但必須將探測器置于泄漏點的下風口處。可燃?xì)馓綔y器的安裝位置應視氣體比重確定安裝在易泄露部位1.5m以內（因圍墻處易聚集可燃?xì)怏w，也可選擇在圍墻附近安裝）。

　　室外安裝，若無法滿足安裝高度時，應根據安裝高度制作支架。

　　3.3.2安裝方法

　　探測器安裝時，氣體傳感器應朝下，避免灰塵或雨水在傳感器上堆積或進入傳感器內，通常可將探測器安裝在墻面上或通過U型卡環安裝直徑為70mm～100mm的水平或垂直立柱上?！　?/p>

3.4接線

　　3.4.1電纜選擇

　　探測器電源電壓要求在18VDC～32VDC之間。鑒于電線電阻會導致壓降，應確保電源線到探測器的端口最小供應電壓為18VDC。

　　建議電纜選用RVV（或KVV）聚氯乙烯護套控制電纜或RVVP（或KVVP)聚氯乙烯絕緣、聚氯乙烯護套屏蔽層與控制器機殼相連并接地。當采用RVV電纜時，應穿金屬管并將金屬管與控制器機殼相連再可靠接地。屏蔽層在探測器端可接在探測器外殼體的接地柱上，請務必注意探測器和控制器的單端接地。

　　3.4.2總線型最大電纜長度

　　總線長度：≤1500m（滿載16個探測器）

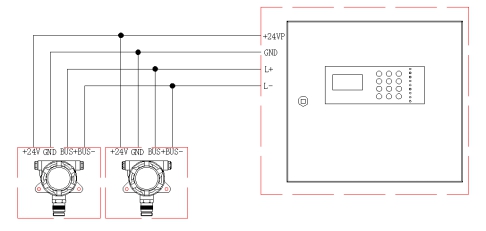

　　3.4.3接線圖

　　QH10型探測器通過兩排端子與外部接線。+24V、GND為供電電源，BUS+、BUS-為總線輸出端;R-C1、R-NO1是低限報警繼電器中常開觸點；R-C2、R-NO2是高限報警繼電器常開觸點。

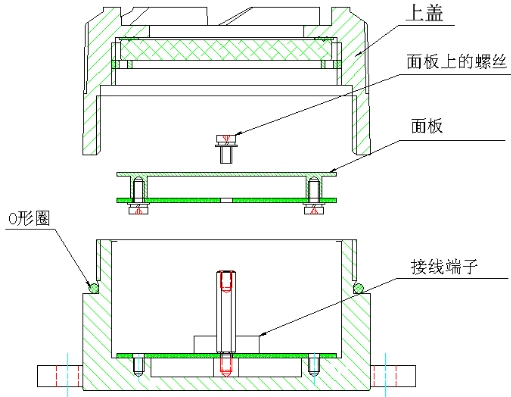

　　接線步驟：

　　1）沿逆時針方向旋開探測器上蓋；

　　2）用十字螺絲刀拆下面板上的兩顆螺絲，用手輕輕的向上提起面板；

　　3）即可見到探測器接線端子；

　　4）用十字螺絲刀接線；

　　5）接線操作完成后，將顯示板和面板裝回探測器，將螺絲鎖緊；

　　6）面蓋沿順時針方向旋緊（注意面蓋上的O型密封圈應無破損，以保證面蓋與殼體之間的密封可靠）；

　　7）探測器接線完畢。
