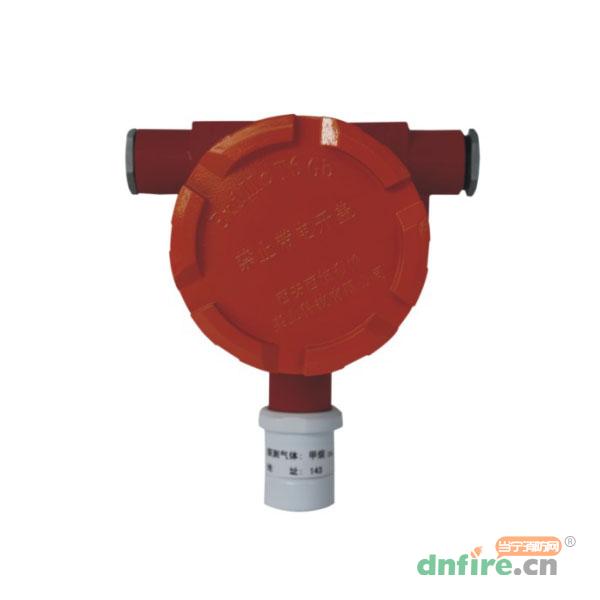

本產品為防爆產品,適用于石油、化工、儲氣站、生產車間等可能存在有毒有害氣體泄漏或爆炸危險環境的1區和2區,不適用于0區及煤礦井下環境。探測器對于可燃?xì)怏w泄露事故可進行安全檢測和預先報警。具有三線制4-20mA輸出和RS485總線通信(ModbusRTU協議)功能。
檢測原理 | 催化燃燒式 | 采樣方式 | 自然擴散 |
檢測范圍 | 0~100%LEL | 檢測精度 | ±3%F.S. |
響應時間 | ≤30 秒 | 測量誤差 | 滿量程±3%LEL |
低限報警值 | 25%LEL | 高限報警值 | 50%LEL |
適用氣體 | 天然氣 | ||
信號傳輸方式 | 標準 RS485 接口,報警繼電器輸出 | ||
信號總線傳輸距離 | ≤1000m | ||
工作電壓 | 16~32VDC(額定:24VDC) | 功耗 | <2W |
溫度范圍 | -20℃~+55℃ | 濕度范圍 | 0~95﹪RH(無凝露) |
壓力范圍 | 86KPa~106 KPa | 殼體材質 | 鑄鋁 |
整機重量 | 1.6Kg | 防護等級 | 達到 IP66 |
安裝螺紋 | G3/4" | 外型尺寸 | 188mm*88mm*226mm |
●采用高性能催化燃燒式氣體傳感器,可以將被測氣體濃度轉換成電壓信號輸出。
●具有零點校正功能,可避免因零點漂移而引起的測量誤差。
●基于Modbus(RTU)協議的標準RS485接口。
●可以與我公司生產的GBQB-CH210可燃?xì)怏w報警控制器、PLC、DCS等系統配套使用。
●采用單片機處理系統,穩定性抗干擾能力強,耗小。
●反性保護功能。

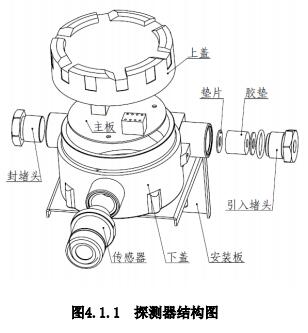

本探測器結構設計達到了隔爆型產品 要求,殼體、螺旋套等零件配合的隔爆螺紋、 隔爆接合面參數全部達到隔爆要求。(結構 圖見下圖)

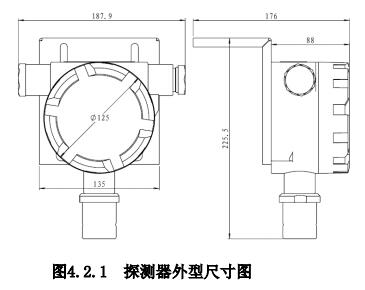

探測器外型尺寸圖(見下圖)
安裝原則:
●本探測器必須由經過專業培訓的人員安裝、調試、維護和使用。
●電纜接線口密封套、各個連接部位的連接狀態必須確保其密封效果,不得漏水。
●探測器外殼必須可靠接地,防止外來射頻及電磁噪聲的干擾。
●保證每一個探測器的接地點和控制器的接地點通過屏蔽層連接到一處可靠接地,禁止同一系統的探測器和控制器在不同處獨立接地。
●通過擴散方式采樣的探測器,其傳感器必須接觸到目標氣體才能進行響應和檢測。
●禁止將儀器直接安裝在熱源或振動源上。
安裝位置:
本探測器可安裝于室內,也能安裝于室外。參照GB50493-2009《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》及SY6503-2000《可燃?xì)怏w檢測報警器使用規范》、GB50028-2006《城鎮燃?xì)庠O(shè)計規范》、CJJ/T146-2011《城鎮燃?xì)鈭?bào)警控制系統技術規程》建議按以下位置安裝:
●探測器應安裝在能最大可能探測到目標氣體的位置。
●當被測可燃?xì)怏w比空氣輕時(如甲烷等),探測器應安裝在高于泄露點0.5m的下風側,最好有集氣罩等設備;如果安裝區域封閉或者局部通風不良,還應在最高點容易集氣處再安裝探測器。
●當被測可燃?xì)怏w比空氣重時(如液化氣等),探測器應安裝在低于泄露點0.5m的下風側.
●安裝時需要注意外界環境因素,如雨水飄淋和積水、注水等因素對探測器的影響。
●安裝過程中若遇到升溫、壓變,流向、風速的影響無法確認安裝位置的,請咨詢具有氣體彌散專業知識的工程人員、熟悉工藝過程的設備供應技術專家和工程安全人員?!?/p>
安裝注意事項:
●安裝時,應將探測器的傳感器朝下固定,避免被浸入水或其它液體而損壞。
●正確連線后,應完全蓋好探測器上蓋,以達到防爆要求。
安裝方式:

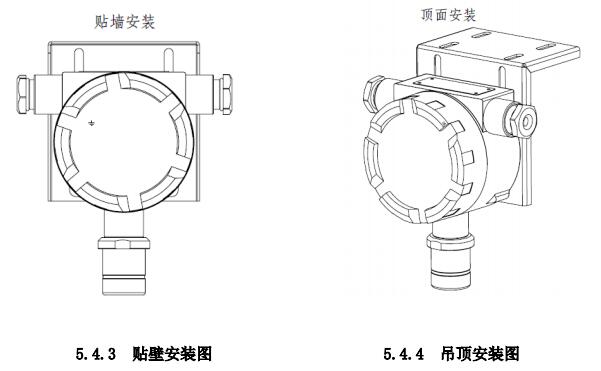

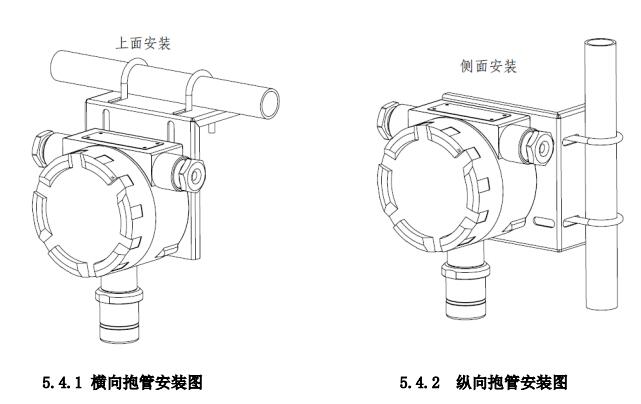

探測器安裝方式可根據現場情況選擇抱管安裝,吊頂安裝或貼壁安裝,安裝時應確保安裝牢固可靠。(安裝方式見下圖)
電纜連接及電纜說明:
●在確保安裝電纜一切正常的情況下,打開探測器上蓋。打開后可看到探測器底盒內線路板上的五位端子塊,按線路板端子絲印標示正確接線。(各端子功能如下)
端子標示 | 電 路 特 征 | 去 向 |
I | 4-20mA輸出 | 控制器4-20mA輸入 |
24V | 無極性電源輸入 | 控制器輸出電源 |
B | RS485通訊線 | 控制器通信B |
A | RS485通訊線 | 控制器通信A |
ON | 無源觸點2 | 被控制器件 |
COM | 無源觸點1 |
●根據探測器工作環境要求,本探測器在DC16V-DC32V之間都可以正常工作。根據回路線電阻壓降,必須保證最不利環境下供電電壓達到DC16V,因此,允許回路中的最大壓降則為DC8V。
●總線型系統中,由于受總線通信距離和回路壓降影響,建議通信距離不要超過1000m,電源線采用線徑1.5mm2以上銅芯電纜,通信線采用線徑1.0mm2以上銅芯電纜。
●隔爆氣體探測器必須與配套可燃?xì)怏w報警控制器或PLC相連構成可燃?xì)怏w監測報警系統,在1區和2區線芯截面應分別不小于2.5mm2和1.5mm2,所用電纜還應符合使用環境的其他要求,如耐熱、耐腐蝕、防火等。線路走向等都應符合相應爆炸危險環境的要求。電纜線路在爆炸危險環境中嚴禁有中間接頭。在特殊情況下,電纜線必須安裝中間接頭時,只允許在2區內采用相應的防爆接線盒加以保護,方可進行中間連接?! ?/p>
調試注意事項:
●探測器應在斷電情況下接線,確定接線正確后才能通電。
●開蓋調試探測器,應確?,F(xiàn)場無可燃?xì)怏w泄漏。
●禁止用純氣或打火機對探測器進行噴氣試驗,因?yàn)楦邼舛瓤扇細怏w在傳感器測量橋上產生的高熱會立即損壞傳感器或引起催化劑蒸發而降低其靈敏度。
調試方法:
探測器根據其輸出特性分為4-20mA多線型和RS485總線型,用戶根據對應輸出方式對對設備進行開通調試。
輸出方式 | 調試方法 |
4-20mA | 1、按照接線方式正確連接電源線。 2、探測器內部有吱吱的電流聲。 3、探測器在倒計時過程中用萬用表電流檔測IO與V-之間電流在4mA±0.5mA 為正常,如果輸出不正常參照“應用及操作”章節進行電流調整。 4、探測器倒計時完畢,在無可燃性氣體的環境下工作半個小時以后,探測 器的顯示值小于3%LEL為正常,如果顯示值不正常參照“應用及操作”章節 進行0點標定。 |
RS485總線 | 1、按照接線方式正確連接電源線和通信線。 2、探測器內部有吱吱的電流聲。 3、此探測器必須與GBQB-CH210可燃?xì)怏w報警控制器配套使用。 4、參照《GBQB-CH210可燃?xì)怏w報警控制器操作及使用說明書》進行登記操 作,查看探測器地址和控制器中的登記地址是否一致。 5、探測器在無可燃性氣體的環境下工作半個小時以后,探測器的顯示值小 于3%LEL為正常。如果顯示值不正常參照“應用及操作”章節進行0點標定。 |
日常維護:
●請嚴格按產品使用說明書正確安裝、操作、維護探測器。
●每季度對探測器進行清潔,宜用稍潤毛巾或吸塵器清潔,不能用酒精、香蕉水等化學溶劑或濕毛巾清洗;注意清潔探測器進氣裝置,應根據現場環境的清潔度,調整清潔時間,清潔后的進氣裝置需干燥后,方可安裝回原位。如進氣裝置因污染嚴重造成進氣阻塞,建議與廠家聯系更換探測器進氣裝置。
●本探測器建議標定周期為半年,為保證數據準確,建議每年對探測器進行一次檢定和校準。
傳感器更換:
●在更換傳感器前請斷掉探測器電源,嚴格操作。按照現場操作程序進行。
●在拆裝電路板和傳感器之前要做好靜電放電準備,有設備條件的用除靜電設備對操作人員進行人體靜電釋放,沒有設備條件的操作人員可以通過觸摸現場良好接地的金屬導體釋放人體靜電。
●任何人不得擅自拆卸傳感器,以免造成傳感器參數漂移。
●傳感器達到使用期限時應當通過專業人員集中銷毀,不得隨意丟棄。
●更換傳感器后必須對探測器重新標定,標定方法見相關操作章節。
●更換傳感步驟如下:
◆打開探測器面殼。
◆針擰下探頭罩。
◆拆掉電路板與傳感器連線。(傳感器接線在電路板的P3端子上固定)
◆拆掉一體化傳感器頭,重新裝入新的傳感器。
◆把電路板和傳感器連接在一起(連接時注意導線顏色和R、B、Y、G標識),擰緊傳感器罩,裝好電路板。
