注意：該型號產品已經停產，其替代產品為TX3304火災聲光警報器。

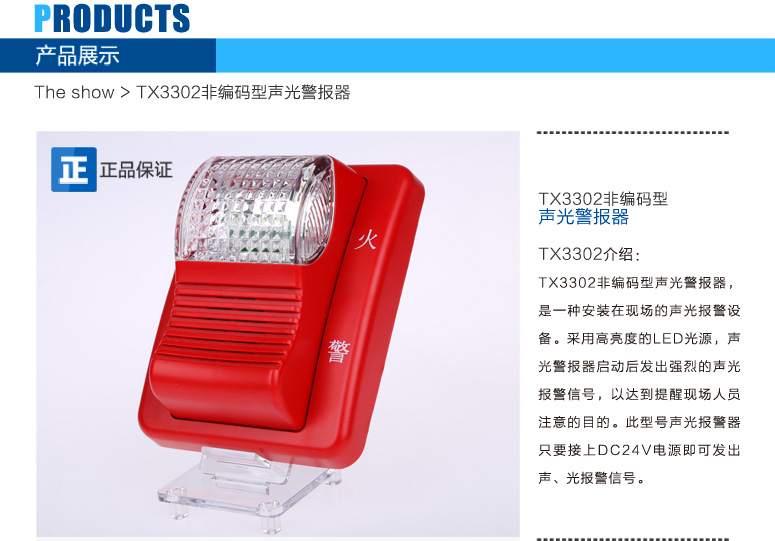

一、TX3302非編碼聲光報警器概述

　　TX3302聲光警報器(以下簡稱聲光警報器)，是一種安裝在現場的聲光報警設備。采用高亮度的LED光源，聲光警報器啟動后發出強烈的聲光報警信號，以達到提醒現場人員注意的目的。

　　特點：

　　(1)多只超高亮白光二極管作為光源，顯示醒目、壽命長、功耗低；

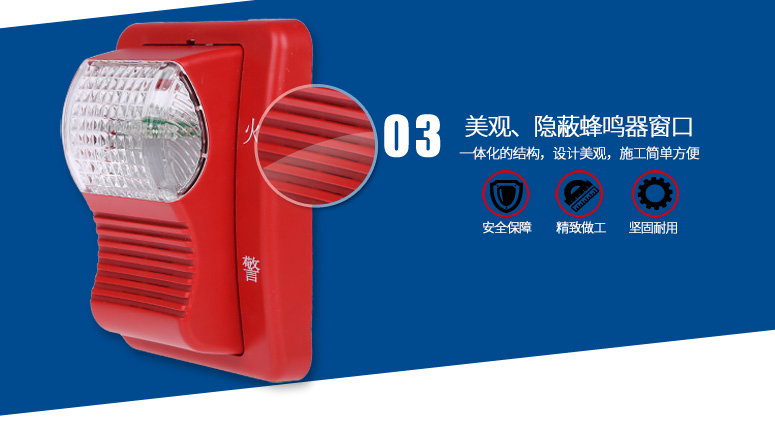

　　(2)一體化的結構設計，接觸可靠、便于施工。

二、TX3302非編碼聲光報警器技術特性

三、TX3302非編碼聲光報警器結構特征與工作原理

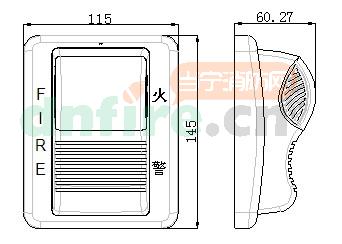

　　(1) TX3302非編碼聲光警報器外形示意圖如圖所示 ：

　　(2)工作原理

　　聲光警報器利用音效芯片經功率放大電路放大，推動揚聲器發出聲響；采用定時電路控制5只超高亮白光二極管發出閃亮的光信號。

四、TX3302非編碼聲光報警器安裝與布線

　　警告：

　　安裝設備之前，請切斷電源并確認底殼已安裝牢靠。

　　安裝位置應注意防雨防潮，避免陽光直射。

　　(1)安裝前應首先檢查外殼是否完好無損，標識是否齊全。

　　(2)聲光警報器端子示意圖如圖43所示。接線說明如下：

　　24V+/24V-：DC24V電源輸入端子（可不區分電源極性，其他端子不連接）。

　　端子及底座示意圖

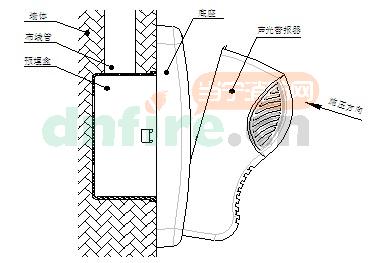

　　安裝示意圖

　　(3)布線要求:DC24V電源線采用BV-2X1.5mm2或2.5mm²線，正極為紅色，負極為黑色。

五、TX3302非編碼聲光報警器使用及操作

　　非編碼型設計，輸入24V電源聲光警報器立即啟動，可利用輸入輸出模塊直接控制，聲光警報器本身不占總線地址。

六、TX3302非編碼聲光報警器應用方法

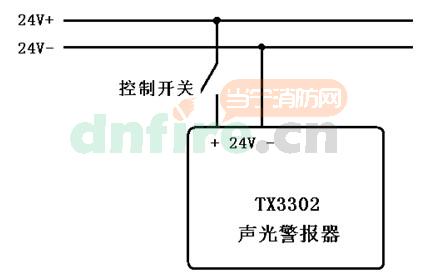

　　聲光警報器在火災報警系統中的應用方法如圖所示。

系統連線示意圖

七、TX3302非編碼聲光報警器注意事項

　　聲光警報器投入運行后應定期檢查，建議至少每半年進行一次功能試驗。
