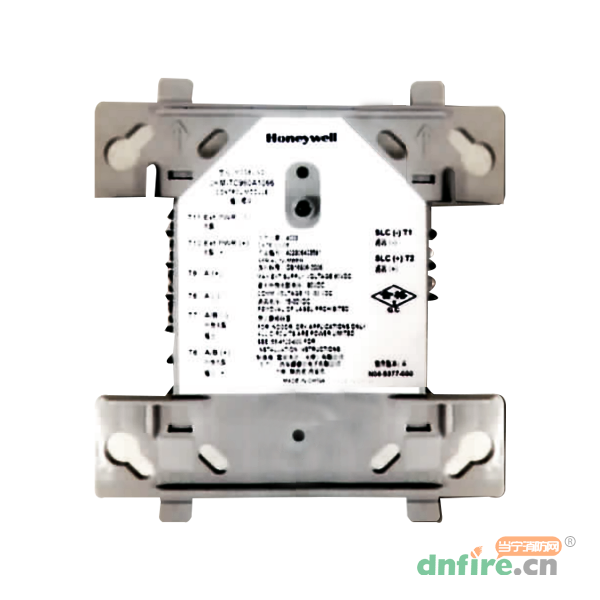

JKM-TC960A1066模塊輸出一組常開觸點,并對輸出連線和外部輸出電源進行監視。本模塊上的LED指示燈可通過控制器發命令碼顯示滅、閃亮或恒亮狀態。模塊里的繼電器通過控制器發命令使其動作或復位。此模塊地址由編址器CP900M寫入,地址設定范圍是100-199。
型號 | JKM-TC960A1066 |
電壓范圍 | 15~32VDC |
最大點燈電流 | 6.5mA |
靜態電流 | 500μA@24VDC(每5秒通訊一次,終端電阻為47K歐姆) |
最大輸出回路線耗 | 4VDC |
外部供電電壓(端子T10和端子T11之間) | 最大24VDC(直流輸出);最大80VDC(音頻輸出) |
最大直流輸出電流 | 2A@CLASSB;1A@CLASSA |
工作溫度范圍 | -10℃~55℃(14℉~131℉)(GB);0℃~49℃(32℉~120℉)(UL) |
工作濕度范圍 | 5%~95%RH相對濕度,無凝結(GB);10%~93%RH相對濕度,無凝結(UL) |
安裝尺寸 | 124.6mm(長)×124.6mm(寬)×33.5mm(高) |
輔助組件 | SMB500預埋盒;47K終端電阻 |
重量 | 約170g(約6盎司)(包括包裝材料) |
執行標準 | GB16806-2006&UL864 |
