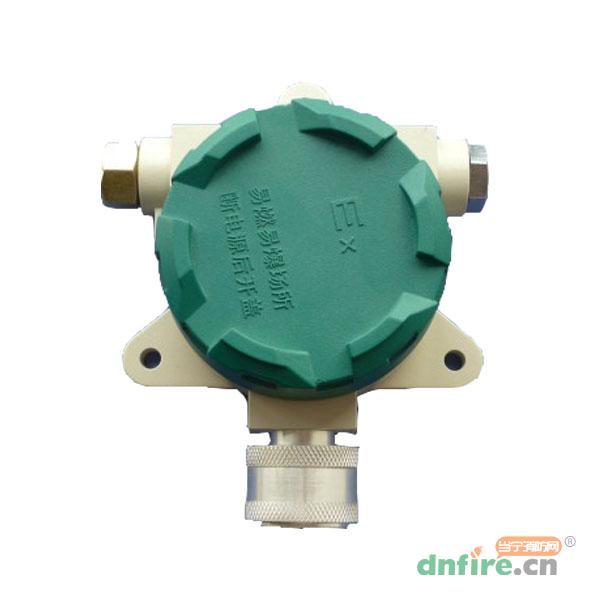

LW5603型點型可燃氣體探測器適用于可燃氣體生產,運輸,儲存,灌充和使用的環境中,檢測空氣中存在的可燃氣體的危險,極限濃度。該探測器,允許適用于具有防爆要求的場所。
★探測器的連接線必須使用屏蔽電纜,總線(BUS+、BUS-):單線橫截面≥1.0mm,電源線(+24V、GND):單線橫截面≥2.5mm耐壓大于5KV,接觸電阻小于5Ω。如果使用非屏蔽電纜,要求用金屬管穿線并接地,同時探測器外殼應可靠地。嚴禁帶電進行接線及撥碼。
★電源指示:探測器接入24V電源及總線,LED1綠色電源指示燈閃亮,表明探測器進入工作狀態,5分鐘后,方可進行通氣實驗。
★報警指示:當探測到空氣中的泄露氣體濃度達到一級報警濃度時,LED2紅色指示燈常亮;當氣體濃度達到二級報警濃度時,LED3紅色報警燈常亮。
★探測器必須安裝在燃氣容易滯留、容易檢測的地方,禁止安裝在通風良好的地方,禁止被懸掛物屏蔽隔斷、探測器禁止水滴滲入。室外使用時,需加裝防雨罩進行保護5.氣敏傳感器的設計使用壽命為3年,因使用環境的不同其檢測靈敏度亦有可能變化,應每年定期進行檢測維護。
型號 | LW5603 |
適用氣體 | 甲烷 |
報警設定值 | 低報25%±3%LEL、高報50%±3%LEL |
工作電壓 | DC24±15%V有極性 |
總線電壓 | DC15V--20V有極性 |
功率 | 監視≤50mA報警≤100mA |
報警方式 | 通過控制器進行報警 |
環境溫度 | -40℃~+70℃;濕度≤93% |
防爆等級 | ExdIICT6 |
防護等級 | IP65 |
