J-SAP-M（5）A手動火災報警按鈕是手動觸發火災報警信號的器件，內嵌單片機，其具有功耗低、抗干擾性強、可靠性高的特點?？偩€入口端設有干擾吸收電路，提高了手動報警按鈕的抗電磁、電網干擾的能力。
與系統二總線采用無極性連接，以周期脈沖數字化電流方式傳輸信號。線路板表面貼裝（SMT）工藝制造，并經過三防處理?！ ?/p>
外形設計為方形結構，觸發報警信號的開關為按壓式、可恢復。帶電話插孔，用于消防現場的通訊聯絡?！ ?/p>
正常情況下，面板上的綠燈閃亮，當確認現場發生火警時，按下面板開關，產生火警信號，紅色指示燈點亮，同時在火災報警控制器中顯示出具體報警部位。按鈕在報火警的同時輸出一對閉合觸點，可用于控制外部設備?！ ?/p>

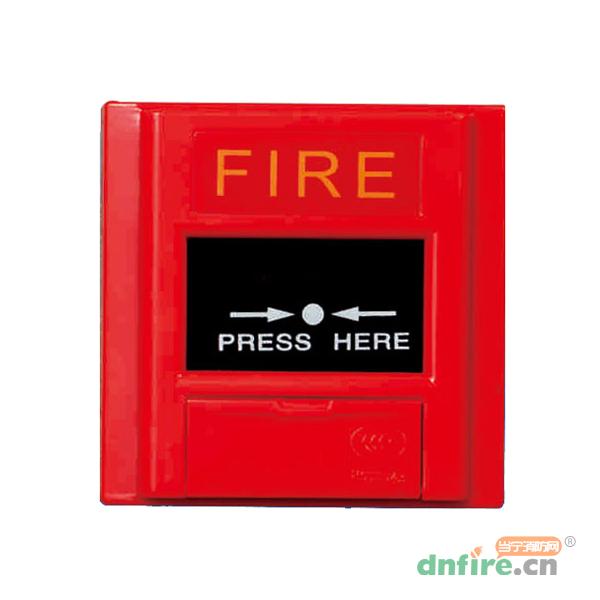

外殼顏色為紅色，薄式結構，美觀大方。它由按鈕底座和按鈕兩部分組成，插裝式連接，方便了工程的安裝和使用?！ ?/p>
J-SAP-M（5）A手動火災報警按鈕采用電子編碼器進行編碼。
| 型號 | J-SAP-M（5）A |
| 工作電壓 | 18-24V脈沖 |
| 工作電流 | 靜態電流≤300μA火警電流：1.5mA-3mA |
| 工作確認燈 | 紅燈閃亮 |
| 火警確認 | 紅燈常亮 |
| 輸出觸點容量 | DC30V0.5A |
| 環境條件 | -10℃～+55℃；相對濕度≤92%（40℃） |
| 線制 | 二總線無極性 |
| 外形尺寸 | 明裝86mm×86mm×43mm |
| 編碼方式 | 電子編碼 |
| 編碼范圍 | 1～254 |
| 電話插孔 | Φ3.5 |
每個防火分區至少要設置一只手動報警按鈕，且分區內任何一個位置到手動報警按鈕的距離不能超過30米。具 體參數應以《火災自動報警系統設計規范》（GB50116-2006）為準。
布線：盡可能加粗導線的線徑，避免線路上信號的衰減，信號衰減大易造成工作不穩定。通常選RVS-2×1.5mm²銅芯導線，穿金屬管或阻燃管敷設。保證線路的絕緣性、可靠性、防潮性，尤其注意導線的接頭部分的連接，一般為焊接，并作好防潮處理。布線避免與強電線路混穿。

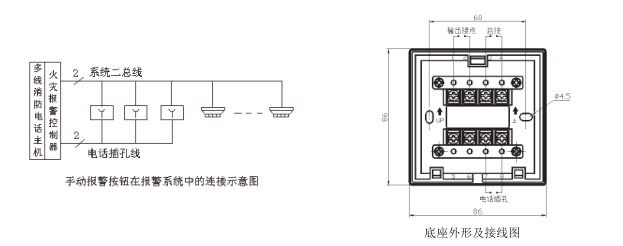

安裝：火災報警手動按鈕的安裝高度，一般是離地面1.5米，安裝在墻壁上。將安裝線接入按鈕底座相應的接線端子上，擰緊螺絲保證接線的牢固性，再把編好地址的按鈕插入底座中。
