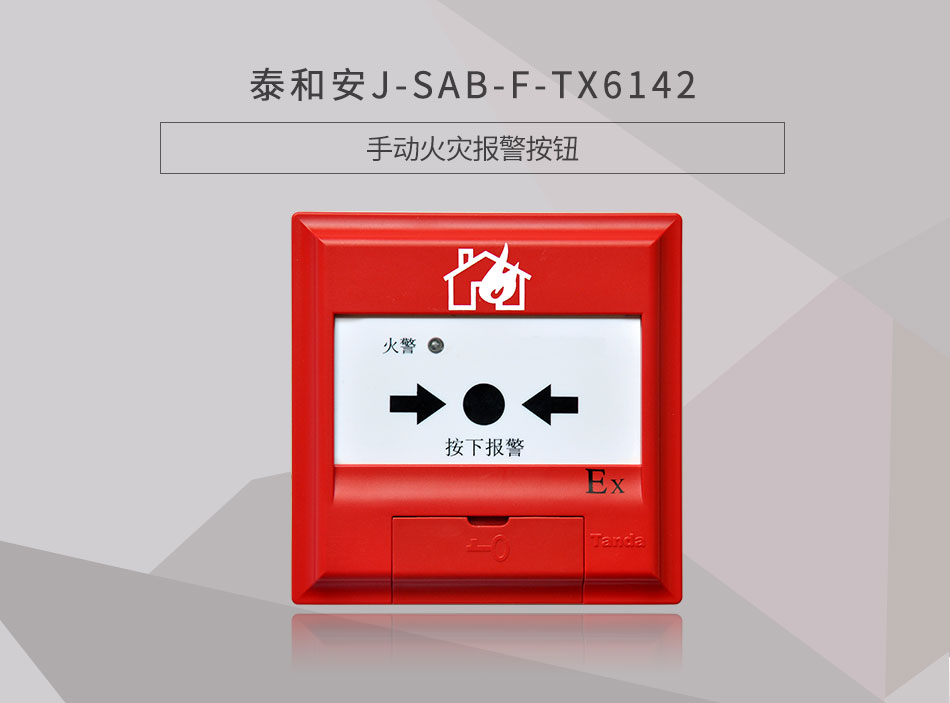

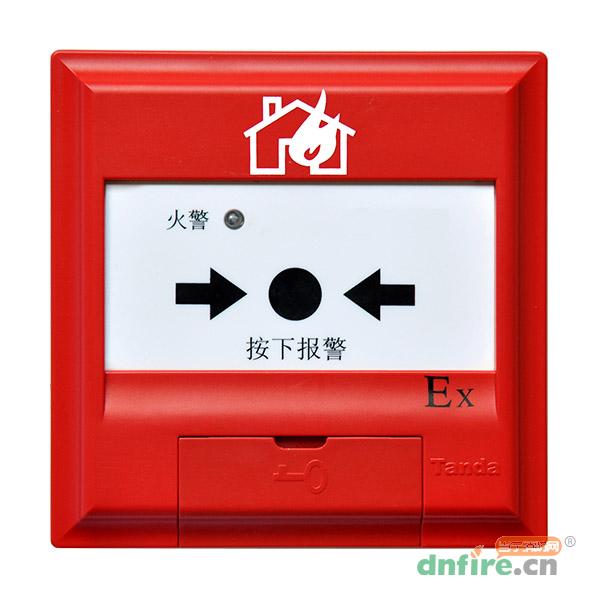

J-SAB-F-TX6142手動火災報警按鈕適用于爆炸性氣體環境的1區、2區。結構美觀大方,安裝接線方便牢靠,當人工確認發生火災后,按下手鈕上的按片,即可向控制器發出報警信號,控制器接收到報警信號后,將顯示出手鈕的編碼信息與安裝位置信息并發出報警聲響。

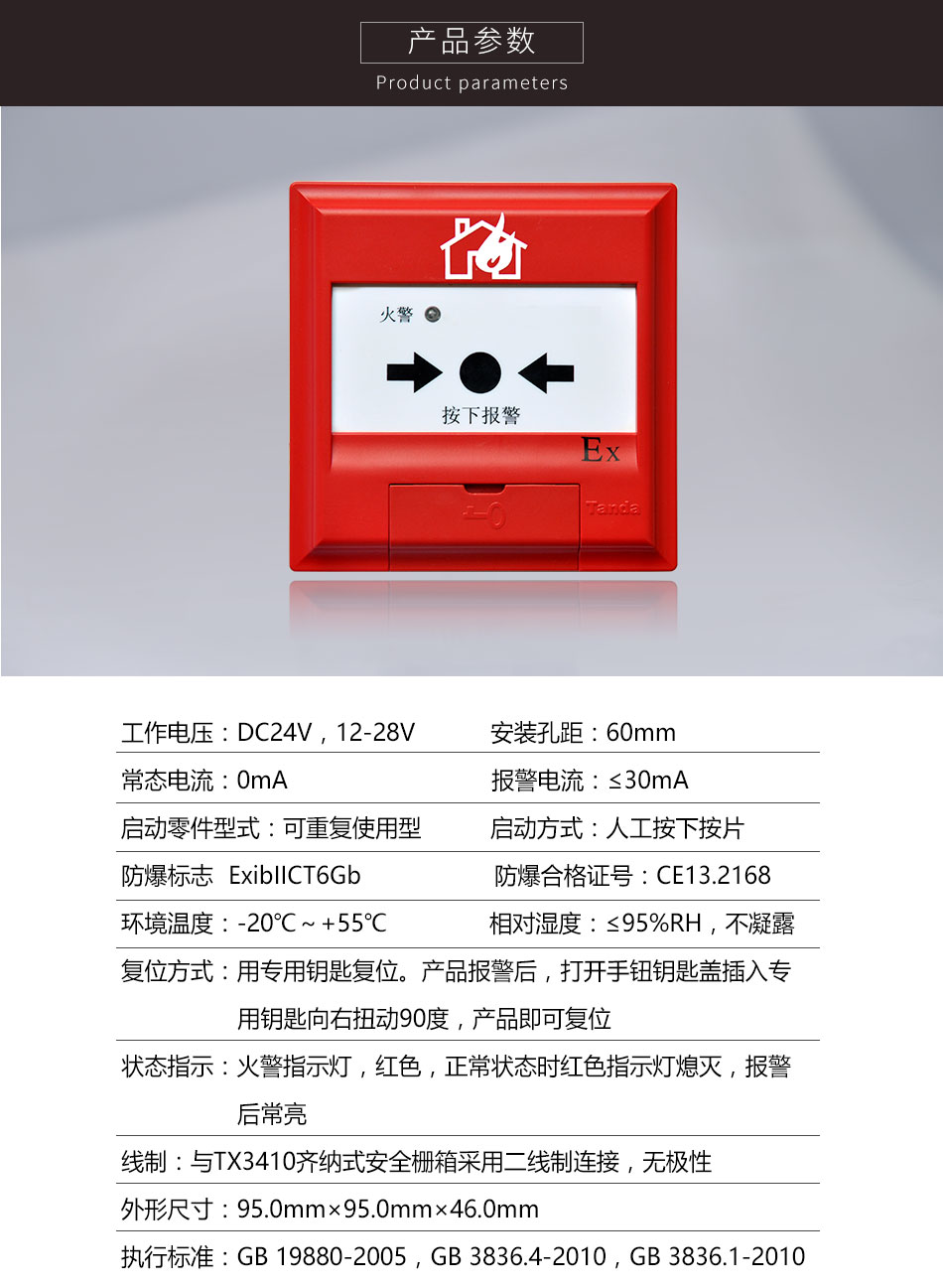

工作電壓 | DC24V,12-28V | 安裝孔距 | 60mm |
常態電流 | 0mA | 報警電流 | ≤30mA |
啟動零件型式 | 可重復使用型 | 啟動方式 | 人工按下按片 |
防爆標志 | ExibIICT6Gb | 防爆合格證號 | CE13.2168 |
環境溫度 | -20℃~+55℃ | 相對濕度 | ≤95%RH,不凝露 |
復位方式 | 用專用鑰匙復位。產品報警后,打開手鈕鑰匙蓋插入專用鑰匙向右扭動90度,產品即可復位 | ||
狀態指示 | 火警指示燈,紅色,正常狀態時紅色指示燈熄滅,報警后常亮 | ||
線制 | 與TX3410齊納式安全柵箱采用二線制連接,無極性 | ||
外形尺寸 | 95.0mm×95.0mm×46.0mm | ||
執行標準 | GB 19880-2005,GB 3836.4-2010,GB 3836.1-2010 |

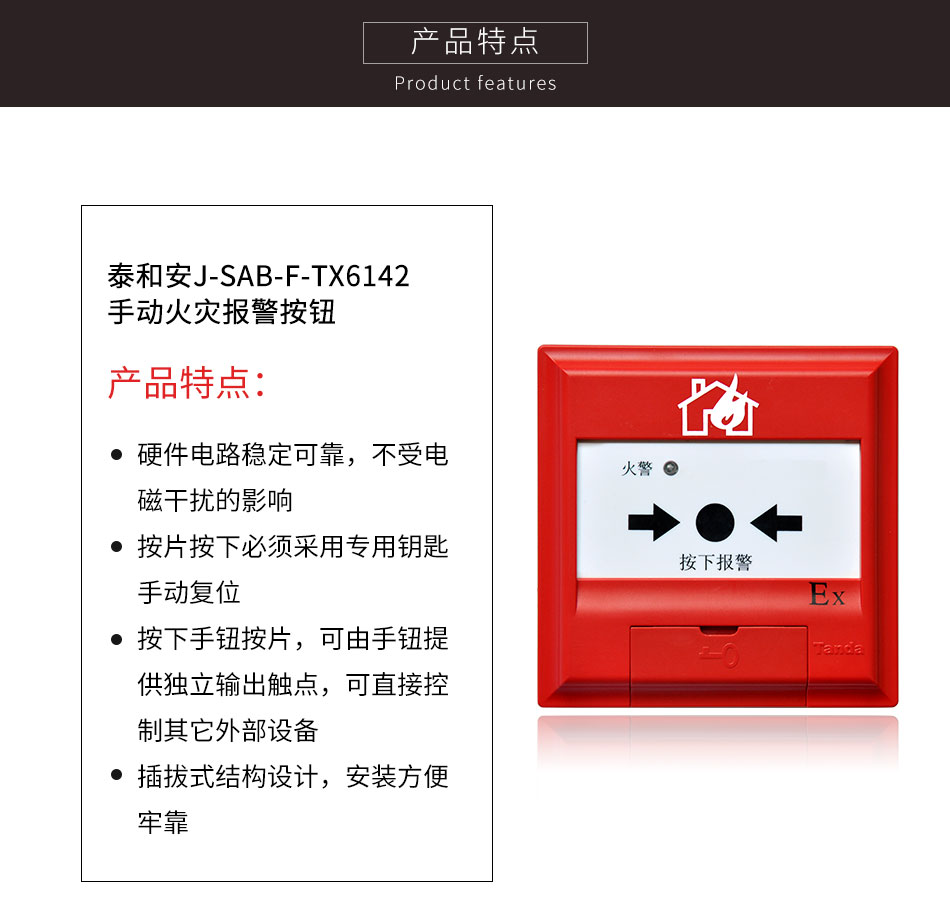

硬件電路穩定可靠,不受電磁干擾的影響
按片按下必須采用專用鑰匙手動復位
按下手鈕按片,可由手鈕提供獨立輸出觸點,可直接控制其它外部設備
插拔式結構設計,安裝方便牢靠
J-SAB-F-TX6142手動火災報警按鈕外形尺寸圖

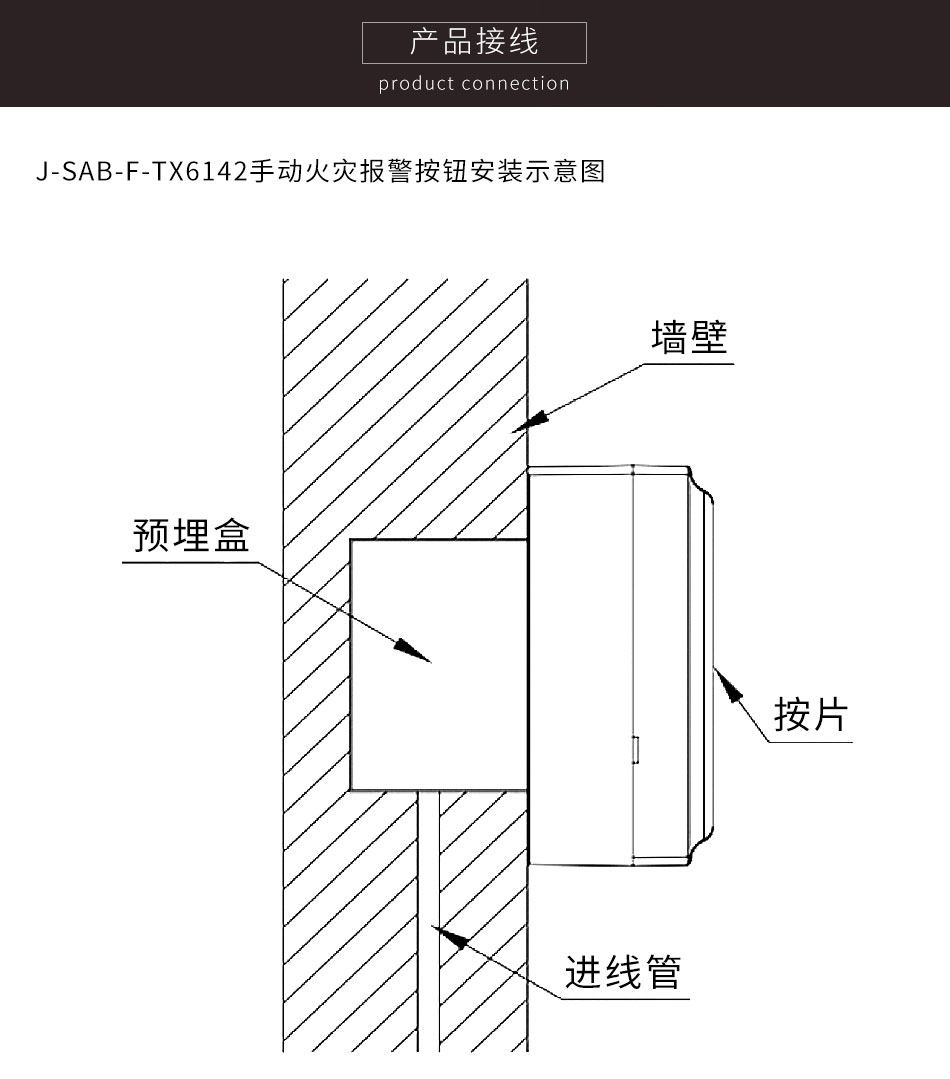

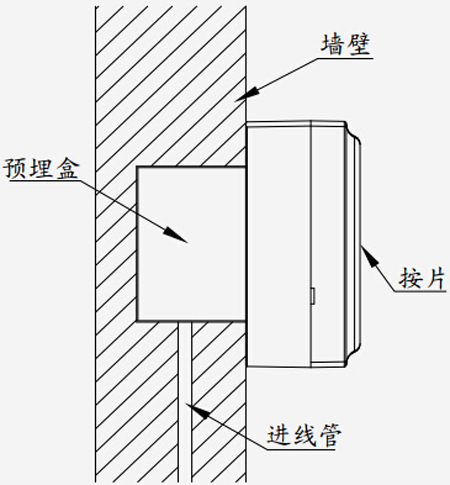

J-SAB-F-TX6142手動火災報警按鈕安裝示意圖
