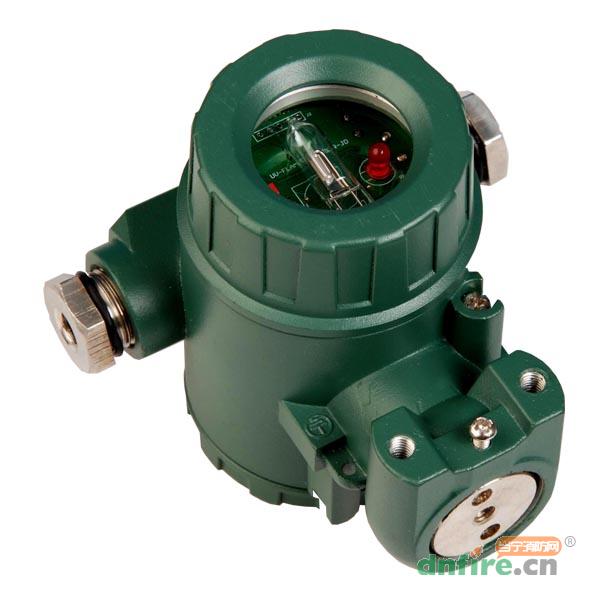

JDZW-1防爆點型紫外火焰探測器（簡稱探測器）為非編碼（繼電器輸出）感光型探測器，適用于安裝在含有ⅡC級T6溫度組別的爆炸性氣體環境場所，用于火災發生時宜產生明火的火災探測。JDZW-1防爆點型紫外火焰探測器結構合理、造型美觀、性能可靠、安裝方便，是一種可靠性高、抗干擾能力強的火災探測裝置。
JDZW-1防爆點型紫外火焰探測器符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》、GB3836.2--2000《爆炸性氣體環境用電氣設備第2部分：隔爆型”d”》的要求。經國家指定的檢驗單位檢驗合格，并取得了防爆合格證書。
JDZW-1防爆點型紫外火焰探測器是通過探測物質燃燒所產生的紫外線來探測火災的，適用于火災發生時易產生明火的場所，對發生火災時有強烈的火焰輻射或無陰燃階段的場所均可采用本探測器。JDZW-1探測器主要具有以下特點：
?。?）提供開關量接口與常規火災報警控制器連接。
（2）采用智能算法，既可以實現快速報警，又可以降低誤報率。
?。?）靈敏度可在現場調整，具有較強的環境適應能力。
?。?）傳感器采用進口紫外光敏管，具有靈敏、可靠、抗粉塵污染、抗潮濕及抗腐蝕性氣體等優點。
?。?）結構防爆，適用于易燃易爆工業場所。
| 工作電壓 | DC24V |
| 監視電流 | ≤30mA |
| 報警電流 | ≤40mA |
| 輸出方式 |
開關量 火警時，常開觸點變?yōu)槌ｉ]；故障時，常閉觸點變?yōu)槌ｉ_。 繼電器觸點容量：1.0A30VDC；0.5A125VAC |
| 保護面積 | S=（h×tgα）2πh=探測器距地面高度α=55° |
| 探測距離 | 20m（條件：1100C㎡（33㎝×33㎝），高為5㎝的正庚烷火） |
| 典型響應時間 | ≤6s |
| 報警確認燈 | 紅色，巡檢時閃爍，火警時常亮 |
| 使用環境 |
溫度：-20℃～+70℃ 相對濕度：≤95% |
| 防爆等級 | ExdⅡCT6 |

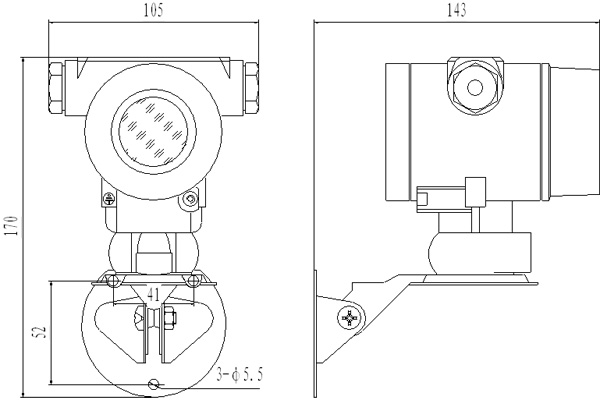

| 外形尺寸 | 143×105×170（mm） |
1、安裝：用M5螺釘將固定架安裝在墻壁上,再將防爆外殼連接在固定架上。

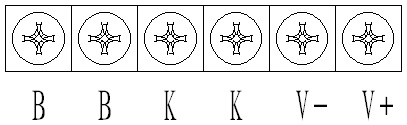

2、接線：旋開探測器接線腔（帶有“Ex及嚴禁通電時開蓋”字樣的蓋），將電纜線分別接在接線端子上（見下圖）。連線接好后，將蓋與體裝好。
V+：DC24V正極
V-：DC24V負極
K、K：火警輸出（常開觸點，火警時觸點閉合）
B、B：故障輸出（正常工作時觸點閉合，掉電或故障時觸點斷開）
