XE3124D剩余電流式電氣火災監控探測器設計、制造和檢驗符合以下國家標準：
GB14287.2-2005《電氣火災監控系統》第2部分：剩余電流式電氣火災監控探測器。
XE3124D剩余電流式電氣火災監控探測器具有體積小，集顯示、通訊、報警、地址編碼于一體的剩余電流式電氣火災探測器。能通過內置電路及軟件對電流互感器傳遞過來的信號進行智能分析處理，完成監控、報警。XE3124D剩余電流式電氣火災監控探測器具有傳感器故障診斷、報警精度高、可靠性強（能有效防止誤報、漏報）、小型化、簡單實用、安裝方便等特點。
鑫豪斯XE3124D剩余電流式電氣火災監控探測器廣泛應用于工礦企業、商場、寫字樓、機關、學校、醫院、民用建筑、高檔娛樂場所等重點消防區域的供電配電箱（柜）中。
a）環境溫度：-10℃～+65℃
b）相對濕度：濕度（10～93）％RH（非凝露）
c）安裝在無爆炸、無腐蝕、無雨雪侵襲、無破壞絕緣的氣體和導電塵的地方

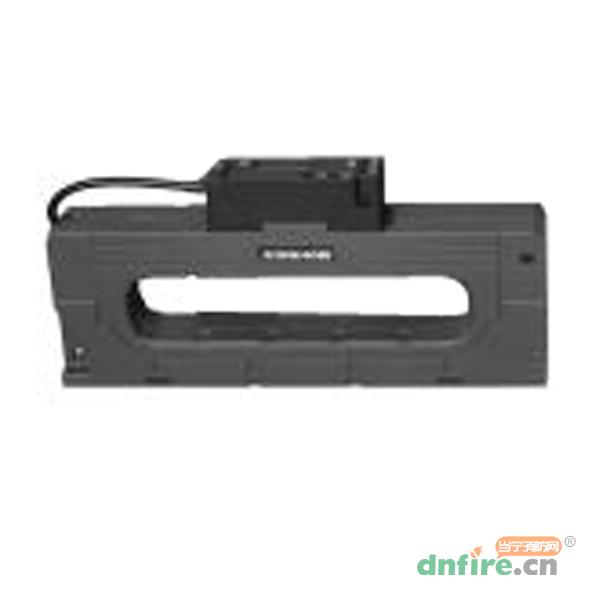

1、XE3124D探測器外形結構
2、XE3122D按鍵說明
| 按鍵名稱 | 正常狀態下 | 地址設置狀態下 |
| 功能鍵 | 短按【功能】鍵顯示探測器的當前地址 長按【功能】鍵進入地址設置 |
短按【功能】鍵個位數增加 長按【功能】鍵十位數增加 |
| 確認鍵 | 長按【確認】鍵進入模擬報警 | 短按【確認】鍵個位數減小 長按【確認】鍵保存退出設置 |
3、接線端口說明
| 端口名稱 | 功能 |
| 零序 | 電流互感器接線端 |
| S1 S2 | 探測器與監控設備信號通訊接線端 |
5、指示燈說明：綠燈閃爍（正常運行狀態）、紅燈閃爍（報警狀態）
1、主要性能
a）集測量、顯示、地址設定等功能于一體
b）兩總線無極性通訊模式，無需另外供電，通訊穩定可靠，布線簡便
c）雙色LED狀態指示，液晶實時顯示當前檢測值
d）小型化外形尺寸，適合于各種開關柜型
2、主要參數
| 檢測對象 | 剩余電流 |
| 檢測范圍 | 剩余電流（0～1000）mA |
| 報警設定值 | 剩余電流（50～1000）mA |
| 步距 | 1mA |
| 通訊方式 | DBUS兩總線制 |
| 傳輸距離 | ≤1500m（2×1.5mm²） |
| 額定功率 | ≤0.032W |
| 靜態工作電流 | ≤1mA |
| 報警方式 | LED指示燈顯示 |
| 產品尺寸 | 外形216×120×32內徑145×38 |
