友情提醒：松江云安JB-QB-YA1506火災報警控制器型號已替換為JB-QB-F1506，如有疑問，請咨詢?cè)诰€客服或致電 400-928-6119

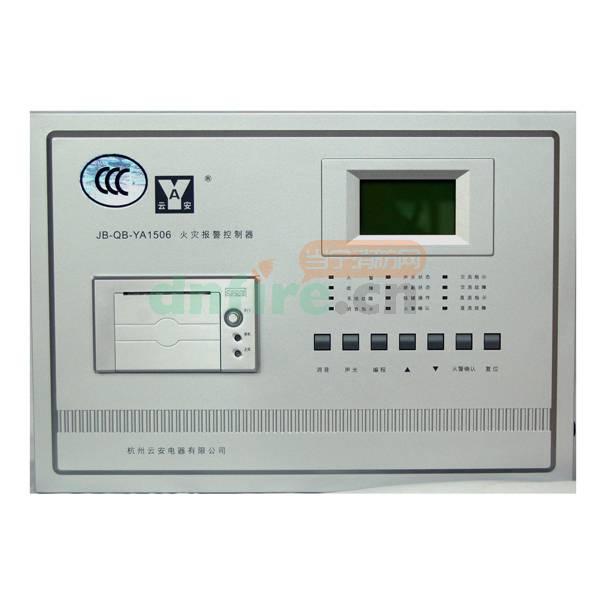

JB-QB-YA1506火災報警控制器適用于民用高層建筑、小區樓房、辦公室、集貿商場、公眾文化娛樂場所、餐廳旅社、學校、文物保護單位、工廠車間等區域早期的火災自動報警保護，但不適用于易燃易爆和強腐蝕性環境。
1、JB-QB-YA1506火災報警控制器體積小，極大方便了工程安裝，同時外形設計美觀，可很好的與安裝場所融合為一體；

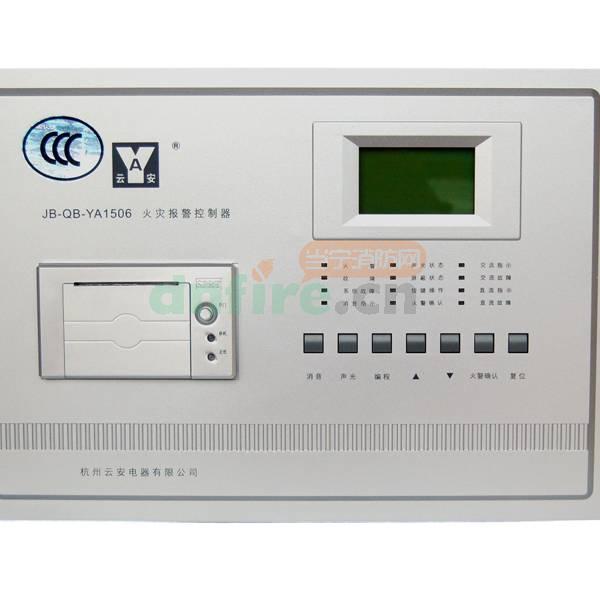

2、控制器具有漢字液晶顯示，可同時顯示兩種信息；
3、系統調試簡單，本控制器可自動識別總線設備；具有自動分區功能，也可手動調整分區；
4、控制器每一分區均具有預警功能，使用預警功能可以有效的減少在惡劣環境下誤報警；
5、具有現場提示功能，每個區域發生火警后，自動聯動本區和公共區域的警報器。
| 型號 | JB-QB-YA1506 |
| 交流電源(主電) | AC220V(+10%~-15%)，50±1Hz |
| 直流電源(備電) | DC24V，3.3Ah |
| 消耗功率 | ≤5W |
| 輸出電源 | DC24V |
| 環境溫度 | -10℃～+50℃ |
| 相對濕度 | ≤95%(42℃±2℃) |
| 系統配置 | 一個回路，最大地址：112點(其中探測器地址96點、控制模塊地址16點) |
| 最大報警容量 | 30%(一個回路) |
| 總線 | 2總線(DC24V載波傳輸300mA) |
| DC24V驅動輸出 | 600mA |
| 安裝方式 | 壁掛式(室內安裝) |
| 結構 | ABS阻燃塑料外殼 |
| 執行標準 | GB4717-2005 |

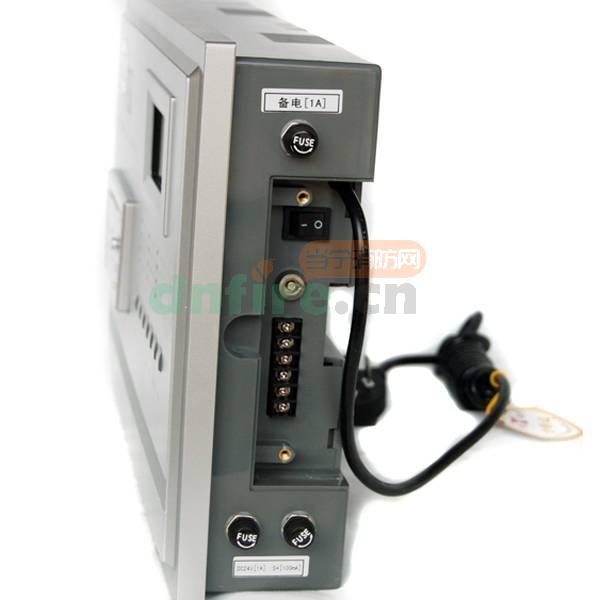

1.控制器接線端子示意如圖所示
.jpg)
接線端子示意圖
其中：
S+、S-：回路總線，最大輸出300mA
+24V、GND：DC24V輸出端子，最大輸出600mA
RXD、TXD：RS232/RS485通信端子
布線方式：回路總線宜選用截面積≥1.0mm2的RVS雙絞線，穿金屬管或阻燃管敷設；24V電源線采用阻燃BV線，截面積≥1.5mm2；RS232/RS485總線采用阻燃RVS線，截面積≥1.0mm2
