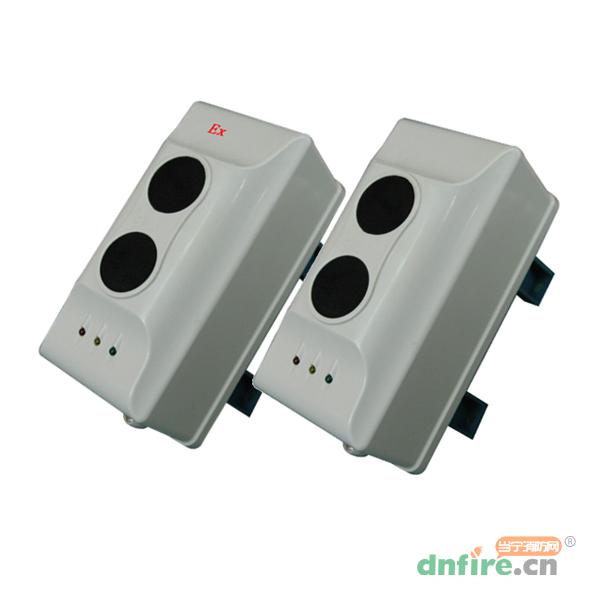

JTY-HS-BK801線型光束感煙火災探測器是一種長區間反射式光束感煙探測器，是為開闊區域的防火要求而設計的，博康JTY-HS-BK801探測器符合GB14003-2005國家標準。探測器由一個發射/接收器組合單元和一個反光板構成。當進入放射器/接收器和反光鏡之間區域的煙霧使接收器接收的光信號減弱，減光率到達設定閾值時，探測器就會發出報警信號。光束全被擋住，會產生故障信號。探測器對鏡頭上積聚的灰塵有自動補償功能，環境光線、日光影響的補償功能。在現場調試的過程中探測器通過狀態指示燈可自動顯示現場調試的工作狀態。
JTY-HS-BK801線型光束感煙探測器，經過特殊的本安防爆電路設計以及特殊的灌封工藝的處理，滿足國家本安防爆標準的技術要求。防爆標志為ExibⅡBT6Gb。
| 型號 | JTY-HS-BK801 |
| 環境溫度 | -30℃～55℃ |
| 相對濕度 | 10%～95%RH無凝露 |
| 工作電壓 | 12～32VDC |
| 靜態功耗 | ≤8mA/24VDC |
| 探測距離 | 6-100m |
| 報警電流 | ≤12mA/24VDC |
| 單塊反光板尺寸 | 100mm×122mm |
| 探測器安裝間距 | 14m |
| 反射鏡數量 | 6-50m兩塊6-100m四塊 |
| 報警輸出 | 火警、故障繼電器接點、4-20mA輸出 |
| 觸點容量 | 30V/2A |
煙葉庫、冷藏庫、營業大廳、飛機修理庫、冷凍倉庫、貨運庫、封閉式停車場、候機樓、競技場、電影院、歌舞劇院、大型運動場、音樂廳、谷倉等不宜安裝點型感煙火災探測器的超大空間場所。
JTY-HS-BK801本安防爆線型光束感煙探測器適合有可燃性氣體揮發、泄露的超大空間的防爆場所。
JTY-HS-BK801線型光束感煙火災探測器外形尺寸圖

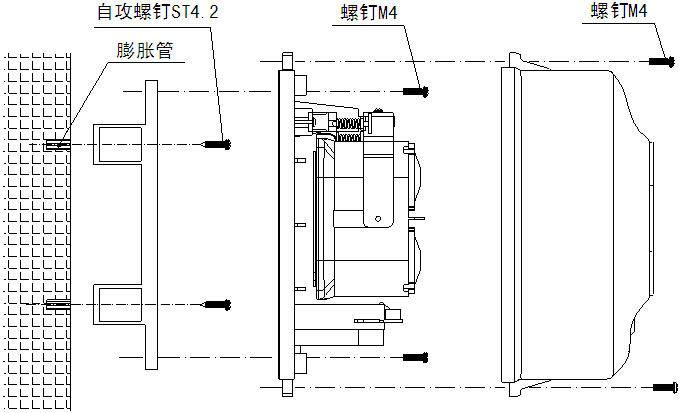

JTY-HS-BK801線型光束感煙火災探測器安裝圖

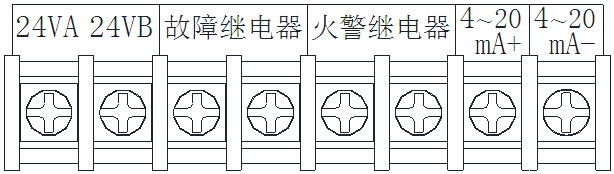

接線端子說明：
24VA、24VB：接DC24V電源，無極性
故障繼電器輸出：正常時常閉，故障時斷開
火警繼電器輸出：正常時常開，報警時閉合
4～20mA+、4～20mA-
JTY-HS-BK801線型光束感煙火災探測器接線示意圖
